一、工作原理

YJF-4喷淋、鼓泡式填料净化塔采用氢氧化钠溶液作为吸收中和液。废气由风机压入净化塔中，内筒形成压力室，再由压力室均配给各根鼓泡管，废气通过鼓泡管进入贮液箱的吸收中和液中产生鼓泡，然后气泡通过填料层，使气液再次得到充分接触，吸收后的废气继续向上流动，与喷淋管喷出的吸收中和液产生zui后反应，中和反应后的达标气体经除沫装置除雾，然后排入大气。

二、结构及特点

本净化塔塔体为玻璃钢整体缠绕的圆筒型塔体，无分段连接法兰。具体结构由压力室、贮液箱、填料、喷淋装置、除沫装置等组成。本净化塔的结构，(1)省去了一般净化塔的循环水泵系统；(2)采用废气直接进入水中的饱和接触，化学反应充分，净化效率高；(3}采用了比表面积大，孔隙率高、排列均匀的新型填料；(4}采用喷淋与鼓泡二种吸收工艺，吸收充分，净化效果好。

本塔可配备气体在线分析仪、PH控制计、差压变送器、液位控制计、电磁阀及控制柜等组成的控制系统，并设有故障报警，方便了操作管理与维护。

三、技术规格性能参数表

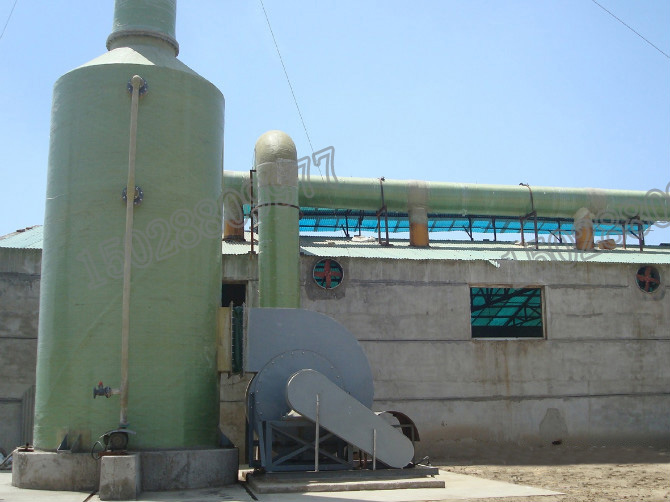

玻璃钢酸雾净化塔
   玻璃钢酸雾净化塔与国内外一般酸雾净化塔相比，它具有净化效率高，结构紧凑、外形美观、占地面积小、耐腐蚀搞老化、强度高、重量轻，运输安装方便、易于维护管理等特点，是目前国内外化工、机械、电子、冶金、仪表等行业电镀、酸洗废气处理的型净化设备。

    产品特点：
   1 、结构设计合理
    DGS 系列酸雾净化塔采用氢氧化钠溶液作为吸收中和液。酸雾废气由风机压入净化塔的中段内筒形成压力室，再由压加重室均配给各根鼓泡管，废气通过鼓泡管进入贮液箱的吸收中和液中产生鼓泡，气泡通过滤料环层，使气液再次得到充分接触后，经脱液风脱液，然后排入大气。根据以上设计原理，改进了一般玻璃钢净化塔的结构，采取了以下措施：
    （ 1 ）省去了一般净化塔的循环水泵系统；
    （ 2 ）采用了比表面积大，穿孔率高、洞孔均匀、排列有规则、沟留现象小的新滤料一圆纹花环，替代了国内常用的鲍尔环滤料。
    2 、玻璃钢塔体质量可信，性能良好。
    根据净化塔各部件的工作环境，分别选用了耐碱性能好和结构强度高的树脂，外表采用防水、防老化性能好的胶衣树脂。为增强塔体强度，塔体外壳采用了若干纵向加强盘，并根据各种型号的体型大小分别采用了圆筒形双筒体分段与分片相结合的综合结构。因净化塔*工作在酸碱性腐蚀气体的环境中，除随塔体自身压力及溶液压力外，还要随工作时的风压（风机全压在 200_250H 2 O ） , 要求全部玻璃钢制件既要有良好的耐腐蚀性能，又要保持较高的抗拉、抗压强度，因此，我公司在充分考虑和排除了强腐蚀下的强度折减系数及手糊成型工艺的离散性能因素后，针对塔型结构和使用环境特点，按zui恶劣的工作环境下，整个玻璃钢部件及保持富裕的储备强度。
