酸雾净化塔系统流程图
产品: 浏览次数:795酸雾净化塔系统流程图
单价: 电议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-02-13 15:26

详细信息

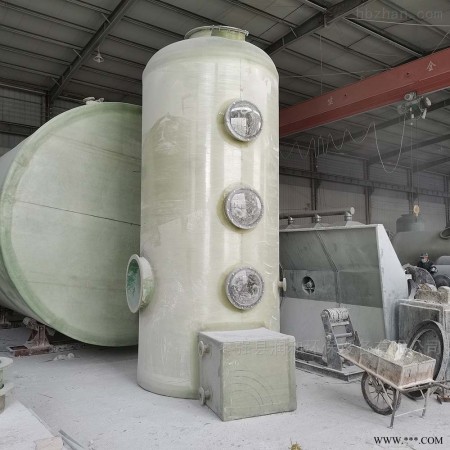

酸雾净化塔各层喷淋段均采用喷嘴式布水器,设置鲍尔环填料(或性能优于鲍尔环的填料)和玻璃检视孔,挡水段设有除雾层增加挡水的效果,减少吸收液外溢。酸雾净化塔由塔体、填料、液体分布器、气水分离器、喷淋系统、循环水泵、循环水池、药液储存投加系统等单元组成。酸雾净化塔系统流程图内按一定间距水平设置若干层泡罩塔板,液体靠重力作用自上而下经各层板后从塔底排出,各层塔板上保持有一定厚度的液层;气体则在压强差的推动下,自塔底向上依次穿过各塔板上的液层上升至塔顶排出。气、液在塔内逐板接触进行质、热交换。每层泡罩塔板上开有若干个孔,升气管上覆以泡罩,上升气体通过泡罩进入液层时,被分散成许多细小的气泡,为气液两相提供了大量的传质界面。

1、塔体

1.塔体内表面采用玻璃钢组成。

2.塔体外表面颜色有多种可供用户选择。

3.塔体可以按订货要求分段制作,在现场进行组装。

4.塔体可根据现场要求进行设计。

2、填料:多面球填料。

3、填料支架:支撑填料。

4雾化喷淋系统:由耐腐蚀的喷嘴、PVC管道、循环水泵和循环水池等组成。

5气水分离系统:由PVC网多层叠加组成。

6药液储存投加系统:由配药箱和配套输送泵等组成。

酸雾净化塔系统流程图

净化塔 (20).jpg

酸雾净化塔属两相逆向填料吸收塔。气体从塔体下方进气口进入净化塔,在通风机的动力作用下,迅速充满进气段空间,然后均匀地通过均段上升到一层填料吸收段。在填料的表面上,气相中污物与液相中物质发生化学反应。反应生成物(多数为可溶性盐类)随吸收液入下部贮液槽。
