BJS-x系列玻璃钢酸气净化塔
BSG-II型玻璃钢酸雾
BF型
DGS玻璃钢酸雾
DBS型玻璃钢酸性气体吸收塔
WYB系列玻璃钢酸雾吸收塔
BLF性氮氧化物废气效净化装置
JHT-I/II型酸雾
BJS-x系列玻璃钢酸气
BJS-X系列玻璃钢酸雾外形美观,结构紧凑,、强度,净化效率、阻力小、能耗,安装维护管理方便,效力、性强,噪声、耗电、体积小,轻巧耐用,外形美观大方等点,是当前内较的净化设备,净化后的酸雾废气于。
BJS-X系列玻璃钢酸雾,净化后的废气“(GB16297-1996)”,“”,号:产[2007]110号,是当前zui的较浓度、较温度酸碱废气净化设备。
BJS-X系列玻璃钢酸雾处理的主要有害气体为硫酸雾(H2SO4)、氯化氢(HCL)及氟化氢(HF)气体、铬酸雾(CrO3)、氰氢酸(HCN)气体、氨气(NH3)、碱蒸气等水溶性气体及不易吸收的浓度硫化氢废气、硝酸产生的难以吸收的氮氧化物有害气体的净化。广泛用于化工、化学制剂、、实验室、冶金、轻工、食品、新能源、电镀、酸洗、石油、机械、等。它具有效力,性强,强度、噪声、耗电、体积小,拆装维修方便,轻巧耐用,外形美观大方等点。我厂生产的BJS-X系列玻璃钢酸雾型号有1.5型、3型、5型、7.5型、10型、15型、20型、30型、40型、50型十种规格。
BJS-X系列玻璃钢酸雾,玻璃钢酸雾净化器塔采用玻璃钢制作。塔体外表面采用耐水、耐老化胶衣树脂作防老化面层,胶衣层厚不小于0.5mm。在强度与表面间采用无碱无蜡无捻的方格细布作为耐老化的渡层,其树脂含量不于75,层数按及要求敷设,树脂含量达60-70,使塔体强度可靠。
代码含义
结构
BJS-X系列玻璃钢酸雾由圆形塔体与法兰分联接而成。具体结构由贮液箱,进风,两级喷淋,旋流板、出风锥帽等组成。其点是:制作方便、便于安装检修、强度、占地面积小。喷淋形式采用双层填料,二级喷淋,使气液充分接触,提净化效率。本塔配用一台玻璃钢离心通风机和塑料水泵或不锈钢水泵即可。处理风量在10000m³以上时,采用两台水泵就能达到要求。

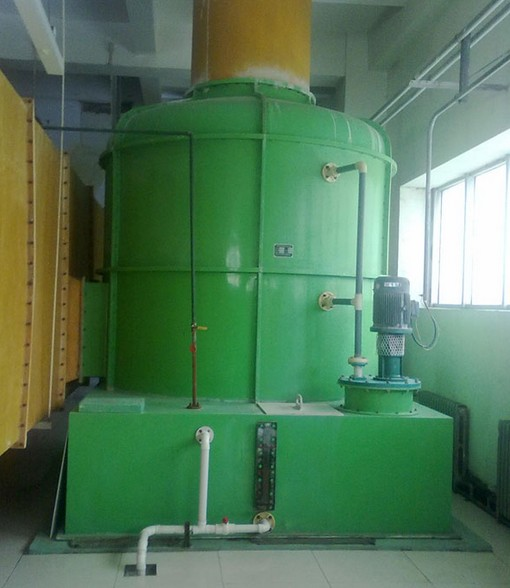

BJS-10型玻璃钢酸雾主体:
①复合玻璃钢贮液箱、加液管,在吸液管上加有滤液装置,进风采用复合玻璃钢制作。
②*、二级喷液均采用一排Y-1型尼龙喷嘴,保尔滤料和有机玻璃检查孔。
③有效挡水设有旋流板增加挡水的效果
④玻璃钢风帽盖。
⑤F4-72型玻璃钢离心风机
⑥塑料水泵和不锈钢离心泵
⑦其它配件如塑料管件阀门、固定支架、检修爬梯和进风管道等,用户可在订货时定制。

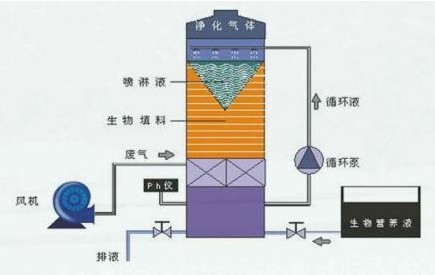

净化顺序过程原理及原理图说明
吸风罩→进风管道→风机(或进风)→进风*滤料层(*级中和反应)→二滤料层(二级中和反应)旋流板→出风帽盖→排风管(或吸入风机)
性能:
废气初始浓度 | 净化效率() | 吸收中和液 |
HCl≤500mg/m3 | ≥95 | 2~6NaOH |
H2SO4≤500mg/m3 | 90~95 | |
NaOH≤1000mg/m3 | ≥93 | 中性(H2O) |
安装及使用注意事项:
1、本设备宜安装在出地面100mm以上的混凝土基础上,水泵、风机应按要求另作混凝土基础。
2、运输安装时要注意,不得碰损机体及部件。
3、本设备出厂时,本厂根据具体情况,采用分包装运输,由本厂派员到现场安装调试。
4、本设备安装和工作在室外的,冬季应对底部水池部位注意防冻。
5、本设备底部水池有液位标记,使用前务必按液位标记注入吸收液。使用过程中应注意补充吸收液。
6、使用时应先开循水泵2~3分钟,再开鼓风机,停机时,应先停鼓风机1~2分钟后,再停循水泵。
7、应根据使用情况定期检查塔底部水池内液体酸性浓度及排出气口气体净化程度,超出时,应换底部水池中的吸收液。
8、本设备一年半二年应做一次检修,检查盘状喷淋管和填料的填塞情况,并对其进行清洗。
点
1、净化效率可靠
在过程中,为性能,我公司了、对该系列中的进行了模拟生产,,整理,氯化氢(HCl)气体的平均净化效率达96.3,硫酸雾(H2SO4)的平均净化效率为93.2,碱雾(NaOH)气体的平均吸收效率为95。
2、结构合理
废气为湿法吸收型净化设备,其功能为填料、喷淋分组分级式。当处理废气为酸性时,一般宜采用氢氧化钠(NaOH)为吸收中和液。当处理废气为碱性时,一般用中性水或偏酸性水进行洗涤。其工作原理为:废气由风机压入向夹套组成的均压室,通过匀风格栅使废气匀速进入一级填料功能,进行一级喷淋,使气液二相得到一次充分接触 ,经一级处理后的废气用由渐扩减速进入二级填料喷淋功能,再使废气得到充分的气液二相接触反应,然后再经脱液器脱液除雾后,尾气由排经风道排入。
净化后的尾气《》GB16297-1996表2的规定。根据以上原理和功能要求,DGS-B-G废气和其它系列玻璃钢酸雾相比,其结构和附件配置,我们采取了以下措施。
(1)了内一般的循水泵系统和其循液箱的结构。
a、循液喷淋泵的选配:内一般废气处理设备循喷淋泵采用卧式离心泵,其弊病是
密封容易损坏、漏液,严重的造成设备间污染,影响操作,且维修频繁。所以,我公
司制造的DGS-B-G型玻璃钢废气,了内常用的耐腐泵的点,zui终选用了上海永安
水泵厂生产的FYS型FRPP液下泵为本塔循液喷淋泵。该泵具有、噪声、无泄
漏、性强,维修方便,使用寿命长等点。
b、循液箱的结构:DGS-B-G型的循液箱即本塔的底座,其主体有法兰与塔体相连
,并分隔有加药槽、循液回流槽的功能。加药槽的设置是为满足运行时的碱液贮用
量,一般以工况下满足运行三十天而容量,并设有工配料口和自动进液口、放净
口等部件。循液回流槽是满足的正常运行,其有贮液槽、回流槽、滤液器、循
液喷淋泵安装座、工检修口、PH探头、液位计安装口、补水口、溢流口、排污口、液位
表等部件。
(2)选用比表面积大,穿孔率,液膜状态生成快,沟留现象小的新颖滤料——悬浮球
(Ⅴ型)或型阶梯填料,替代了内常用的鲍尔填料和拉西填料。
3、玻璃钢塔体可靠、性能
根据废气各部件的工作,我们分别选用了耐酸、碱性能好和结构强度的树
脂为基材制成各玻璃钢部件,塔体外表采用、防老化性好的胶衣树脂,使外观永
保色泽鲜艳;结构、耐腐层可适应使用,另为增强塔体强度和安装、运输方便,塔体外
壳采用了若干纵向加强筋,并根据各种型号的体型大小分别采用圆筒体分与分片相结合的
结构。
在玻璃钢壳体的方面,我们考虑了以下因素:玻璃钢与其它玻璃钢制品
相比,其工作是相当恶劣的,在酸、碱性的腐蚀下工作,并且要承受塔体自身压力
及溶液压力,还要承受工作时一定的风压(正压或负压——1500Pa左右),故要求全部玻璃
钢制作既要有好的性能,又要保持较的抗拉、抗压强度。在考虑了强腐蚀下的强
度折减系数及手糊成型工艺的离散性等因素后,针对我们的塔形结构和使用点,按zui
恶劣的工作情况下,整个玻璃钢部件仍保持的储备强度。
BF型型号及规格、选配风机及水泵表
型号 | 3型 | 5型 | 7.5型 | 10型 | 12.5型 | 15型 | 17.5型 | 20型 | |
风量(m³/h) | 3000 | 5000 | 7500 | 10000 | 12500 | 15000 | 17500 | 20000 | |
阻力 | 160~190毫米水柱 | ||||||||
选配 风机 |
水泵 | 型号 | BF4-72 4.5A | BF4-72 4.5A | T4-72 4.5A | T4-72 4.5A | T4-72 5A | T4-72 7C | T4-72 7C | T4-72 8C |
电机功率 (KW) | 7.5 | 7.5 | 7.5 | 11 | 11 | 15 | 15 | 22 | |
型号 | 40FS-35 | 50FS-35 | 50FS-35 | 50FS-35 | 65FS-35 | 65FS-35 | 65FS-35 | 65FS-35 | |
电机功率 (KW) | 3 | 4 | 4 | 4 | 5.5 | 5.5 | 5.5 | 5.5 | |
操作总重量 | 1200 | 1500 | 2200 | 2300 | 12500 | 3900 | 4300 | 4800 |
r-�io:� w��fsolid rgb(0,0,0); mso-border-bottom-alt:0.5000pt solid rgb(0,0,0); " >
4800
DGS型玻璃钢酸雾规格性能参数表
型号 | DGS-3 | DGS-5 | DGS-7.5 | DGS-10 | DGS-20 | DGS-30 | DGS-40 | DGS-50 | |
处理风量 | 2700 | 4500 | 7500 | 10000 | 17000 | 30000 | 40000 | 50000 | |
选配风机 | 型号 | BF4-72 4A | BF4-72 4.5A | BF4-72 5A | BF4-72 6C | BF4-72 8C | BF4-72 8C | BF4-72 10C | BF4-72 12C |
电机功率kw | 4 | 7.5 | 15 | 15 | 22 | 30 | 37 | 55 | |
阻力(毫米水柱) | 180~200 | 180~200 | 180~200 | 180~200 | 180~200 | 180~200 | 180~200 | 180~200 | |
塔体结构 | 上 | 整体 | 整体 | 整体 | 整体 | 6片 | 6片 | 6片 | 6片 |
中 | 整体 | 整体 | 3片 | 3片 | 6片 | 6片 | 6片 | 6片 | |
下 | 整体 | 整体 | 整体 | 整体 | 6片 | 6片 | 6片 | 6片 | |
工作重量kg | 1150 | 1460 | 2020 | 2720 | 2470 | 5180 | 6850 | 3160 | |
碱液重量 | 1000 | 1000 | 1300 | 1860 | 2250 | 3450 | 5000 | 6000 |
订货须知
1、我公司制造的玻璃钢净化设备一般为耐酸、碱介质,如用户有要求,应在订货时
注明,我公司可加工。
2、订货时注明风机转向和的方位及是否选用自控加药装置等,以满足设
计和使用需要。
3、、风机配套管道,固定井架等附件,须另行订货,我厂可配套供货,非标管道
可根据图纸代为加工,实行惠供应。
4、我公司可代为用户办理包装托运(包装材料和运费由用户承担)并可为用户进行指导安
装和负责安装
