FP-XT氧气阻火器
产品概述：
FP-XT氧气阻火器,FP氧气管道阻火器,FPV-XT型氧气管道阻火器,阀前氧气阻火器,阀后氧气阻火器,阀前后氧气管道阻火器都是采用特种铜合金和不锈钢焊接而成。可以有效地防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源，杜绝管道中燃爆事故的发生。广泛应用于冶金、化工等行业的氧气输送管道，可有效地切断因高速气流中杂物与管壁急剧磨擦产生的火源，杜绝管道燃爆事故的发生。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。 适用于管道DN15-500mm，工作压力不大于4MPa的氧气管道阻火之用。有法兰、焊接连接。

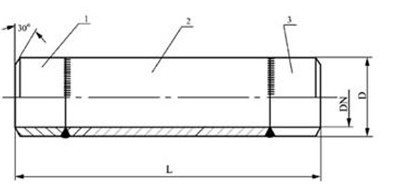

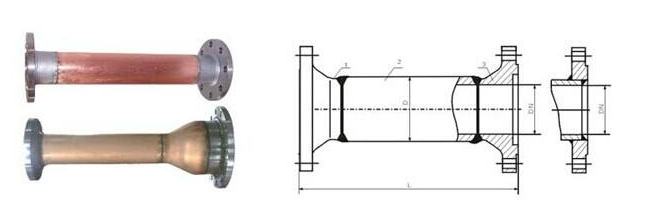

氧气管道阻火器结构图:
| |
|
|
氧气管道阻火器零部件材料表：
序号 | 1 | 2 | 3 |
零件名称 | 接管段 | 接管段 | 阻火段 |
材料 | 0Cr18Ni9Ti; 1Cr18Ni9Ti; 20; | 0Cr18Ni9Ti; 1Cr18Ni9Ti; 20; | T1;T2;TU1;TU2;B |
氧气管道阻火器性能参数：
公称通径（DN） | 15－500 | ||
公称压力（MPa） | 1.6 | 2.5 | |
试验压力（MPa） | 强度 | 2.4 | 3.75 |
密封 | 1.76 | 2.75 | |
适用介质 | 氧气 | ||
阻燃器材质 | 铜 | ||
接头材质 | 不锈钢 | ||
氧气管道阻火器主要外形及连接尺寸：
公称通径DN | FP-XT氧气管道阻火器 | FPV-XT氧气管道阀前阻火器 氧气阀后阻火器 | ||||
型号规格 | D | L | 型号规格 | D | L | |
15 | FP-1.5T | 18 | 600 | FP-1.5T | 18 | 1600 |
20 | FP-2.0T | 25 | 600 | FP-2.0T | 25 | 1600 |
25 | FP-2.5T | 32 | 600 | FP-2.5T | 32 | 1600 |
32 | FP-3.2T | 38 | 600 | FP-3.2T | 38 | 1600 |
40 | FP-4.0T | 48 | 600 | FP-4.0T | 48 | 1600 |
50 | FP-5.0T | 57 | 700 | FP-5.0T | 57 | 1700 |
65 | FP-6.5T | 76 | 700 | FP-6.5T | 76 | 1700 |
80 | FP-8.0T | 89 | 700 | FP-8.0T | 89 | 1700 |
100 | FP-10T | 108 | 700 | FP-10T | 108 | 1700 |
125 | FP-12.5T | 133 | 700 | FP-12.5T | 133 | 1700 |
150 | FP-15T | 159 | 800 | FP-15T | 159 | 1800 |
200 | FP-20T | 219 | 800 | FP-20T | 219 | 1800 |
250 | FP-25T | 273 | 800 | FP-25T | 273 | 1800 |
300 | FP-30T | 325 | 800 | FP-30T | 325 | 1800 |
350 | FP-35T | 377 | 800 | FP-35T | 377 | 2050 |
400 | FP-40T | 426 | 800 | FP-40T | 426 | 2300 |
450 | FP-45T | 480 | 800 | FP-45T | 480 | 2550 |
500 | FP-50T | 530 | 800 | FP-50T | 530 | 2800 |
