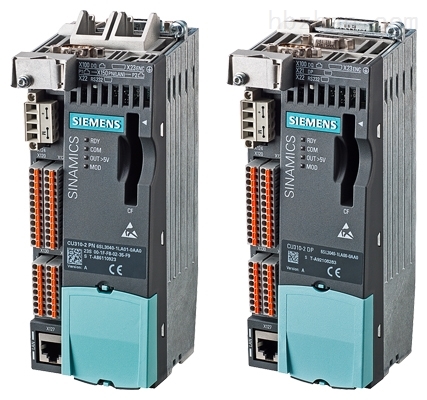

CU310‑2 PN 和 CU310‑2 DP 控制单元

CU310‑2 控制单元用于 SINAMICS S120 (AC/AC) 的通信和开环/闭环控制功能，与 PM340 电源模块组合形成功能强大的单机驱动。对于现场总线通信，提供有 PROFINET (PN) 和 PROFIBUS (DP) 型。

西门子S120双轴电机模块变频器上海代理

CU310 2 控制单元标配有以下接头和接口：

现场总线接口

CU310‑2 PN:1 个 PROFINET 接口，带有 PROFIdrive V4 配置文件的 2 个端口
（RJ45 接口）

CU310‑2 DP:1 个采用 PROFIdrive V4 行规的 PROFIBUS 接口

1 个用于与 DRIVE-CLiQ 电机或其它 DRIVE-CliQ 设备（如编码器单元或端子模块）通信的 DRIVE-CLiQ 接口

1 编码器分析功能，用于分析以下编码器信号

增量式编码器 TTL/HTL

SSI 编码器，无增量信号

1 个 PE （保护用地线）连接

1 个供电接口，用于通过 24 V DC 电源连接器供电

1 个温度传感器输入，用于 KTY84‑130、Pt1000 或 PTC（从固件版本 V4.7 HF17 起，可以使用 Pt1000）

3 点可设置参数的故障安全数字量输入（可用于固件版本 V4.5 及更高版本）（浮置），或 6 点可设置参数的数字量输入（浮置）。
故障安全数字量输入可以路由，即可以通过 PROFIsafe 连接到上位控制器。

5 个可设置参数的数字量输入（浮置）

1 个可设置参数的故障安全数字量输出（浮置）（可与固件 V4.5 或更高版本结合使用）或 1 个数字量输出（浮置）1)

8 个可设置参数的双向数字量输入/输出（非浮置）1)

1 个模拟量输入，±10 V（分辨率：12 位 + 符号）或 ±20 mA（11 位 + 符号）

1 个以太网接口（RJ45 接口），用于调试和诊断

1 个 CF 卡插槽，该卡中存储了固件和参数

1 个 PM-IF 接口，用于与块型变频装置的通信

3 个测试接口和一个用于调试的参考接地；

1 个 BOP20 基本型操作员面板接口

CU310-2 控制单元的状态通过两个多色 LED 来显示。

BOP20 基本型操作员面板还可直接安装到 CU310‑2 控制单元上以进行诊断。

由于固件和参数设置保存在一个插入式 CF 卡上，因此无需辅助软件工具就可更换控制器。

1) 若要使用数字量输出，必须将 24 V 电源连接至端子 X124。
