污染源在线监测平台结构

有机挥发物在线监测系统应用平台体系结构：采集服务实现对系统监控组网、网络通信协议、网络接口服务、网络平台管理、监控数据远程实时采集等软件的集成，并为数据服务层提供数据支持；数据服务实现对数据库软件平台、数据服务（Web Services、DCOM组件、数据接口服务、中间件等）软件的集成，并为应用软件层提供数据支持；WEB应用实现对组态应用软件、工具软件、各类人机界面软件、WEB发布软件的集成，从而终满足用户对系统的需求。

产污染源在线监测平台品介绍

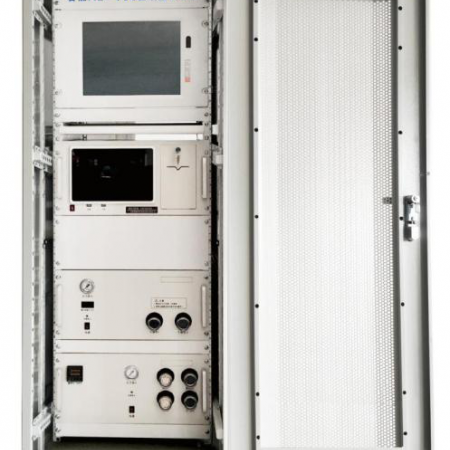

ZWIN-FVOCs06污染源挥发性有机物在线监测系统（非甲烷总烃、苯系物）配备高性能气体控制模块，通过高效自动的色谱算法，可分析厂界/厂区中非甲烷总烃、苯系物（总烃、甲烷、非甲烷总烃、苯、甲苯、乙苯、对二甲苯、间二甲苯、异丙苯、邻二甲苯、1,3,5-*苯、1,2,4-*苯、1,2,3-*苯）含量。

VOCs监测系统满足国家标准和行业标准对厂区、厂界及周边大气污染物的监测要求。系统主要由采样总管、预处理单元、分析仪表、氢气发生器、零气发生器、空压机、气象参数、数采仪、稀释仪、电控单元等组成。为保证测量的长期准确性，系统配备氮气、标气和零气，定期对系统进行零点和量程标定。

工作时，样气经过多级过滤除尘且全程高温伴热，进入在线气相色谱仪，采用定量环定量，通过阀切换进入色谱柱，将不同的目标污染物分离并依次进入FID检测器，测定的浓度结合温压流工况数据，将排放数据结果输出到上位机系统，并通过数采仪，上传至环保平台，满足环保监管部门监控要求。同时数据可传送至园区或厂区DCS系统，便于中控室监控厂区各监测点实时浓度。用户还可选择性配备云平台，以实现短信通知设备故障信息和超标报警信息、登录及操作记录、自动多点校准、气体欠压及缺液报警等功能。集安全性设计、自动化监测、智能化监管、快速及时报警于一体。

技术参数
