ZT（Ω）型轨道
型号 | A (MM) | B (MM) | C (MM) | S （MM） | 截面积F (cm2) | 重量 (KG/M) | 起重量 (KG) | 定尺长度（M） |
|
ZT-W40-1 | 40 | 35 | 10 | 3 | 3.49 | 2.7 | 100 | 6 | |
ZT-W40 | 44 | 38 | 10 | 3 | 4.01 | 3.12 | 100 | 6 | |
ZT-W48 | 48 | 44 | 15 | 3.5 | 5.12 | 4.0 | 200 | 6 | |
ZT-W65 | 65 | 60 | 18 | 4 | 7.94 | 6.1 | 500 | 6 | |
ZT-W80 | 80 | 75 | 22 | 5 | 12.39 | 9.5 | 1000 | 6 | |
ZT-W90 | 90 | 110 | 25 | 7 | 22.21 | 17.32 | 1500 | 6 |

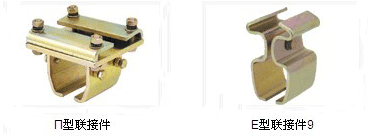

E型（Ω）轨道连接件
型号 | A(MM) | C(MM) | E(MM) | F(MM) | B(MM) | 承载力(KG) |
|
ZT-JE40 | 55 | 14 | 86 | 20 | 42 | 500 | |
ZT-JE65 | 80 | 22 | 125 | 30 | 65 | 1000 | |
ZT-JE70 | 85 | 25 | 150 | 40 | 75 | 1200 | |
ZT-JE80 | 100 | 25 | 170 | 56 | 80 | 1500 |

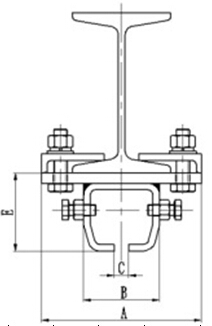

π型轨道连接件
结构尺寸 | A | C | B | E | 承载量Kg |
| ||||
型号 | 12# | 14# | 16# | 18# | 20# | |||||
ZT-Jπ40 | 125 | 14 | 53 | 54 | 300 | |||||
ZT-Jπ65 | 125 | 130 | 140 | 150 | 160 | 22 | 80 | 84 | 800 | |
ZT-Jπ80 | 130 | 140 | 150 | 160 | 25 | 100 | 100 | 1500 | ||

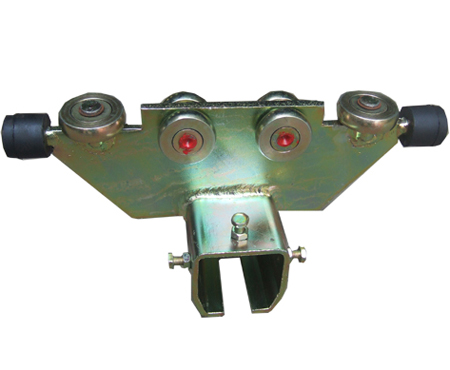

产品名称：纵轨导轮滑车 | ||||||||||||||||||||||||||||||||||||||||||
产品型号：ZT-DLX80-65 | ||||||||||||||||||||||||||||||||||||||||||
我公司生产的纵轨导轮滑车主要用于横轨的悬吊和移动。
|

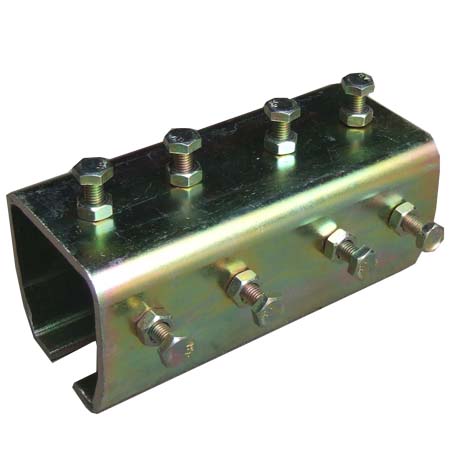

产品名称：T型轨道接头 | ||||||||||||||||||||
产品型号：ZT-JT40 65 80 | ||||||||||||||||||||
我公司生产的T型轨道接头用于轨道之间的联接，以增强轨道的使用强度。
|

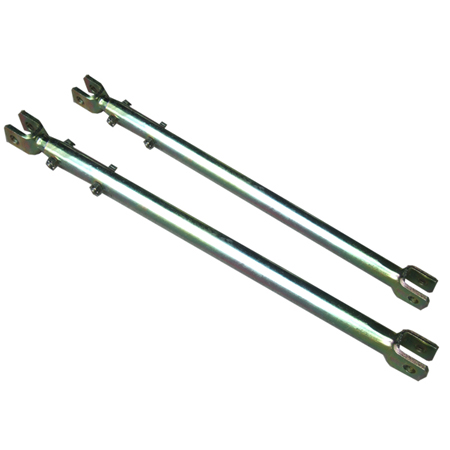

产品名称：焊机吊具 | ||||||||||||
产品型号：ZT-HD63 90 123 | ||||||||||||
我公司生产的焊机吊具，主要用于焊机的悬吊。
|

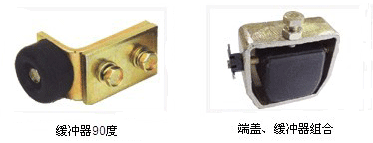

产品名称：端盖及缓冲器 | ||||||||
产品型号：ZT-W40 65 80 | ||||||||
我公司生产的端盖及缓冲器安装于轨道两端，避免滑车移轨道。
|

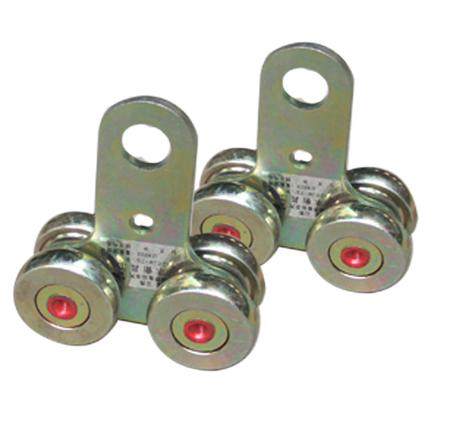

产品名称：四轮板式工具滑车 | ||||||||||||||||||||
产品型号：ZT-BLSG40 65 80 | ||||||||||||||||||||
我公司生产的四轮板式工具滑车，主要用于物件的悬挂、移动，在汽车行业主要电缆的悬挂。
|

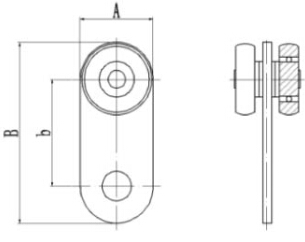

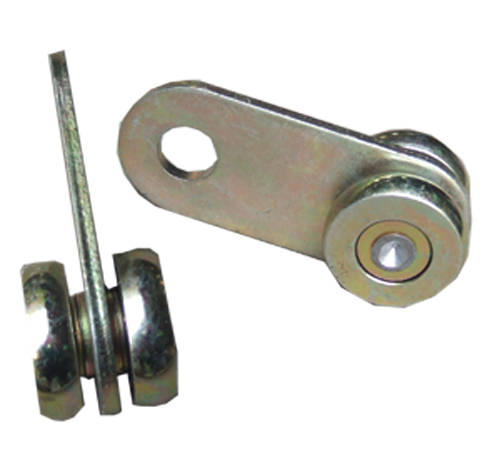

两轮板式工具滑车 用于物件的悬挂、移动
|

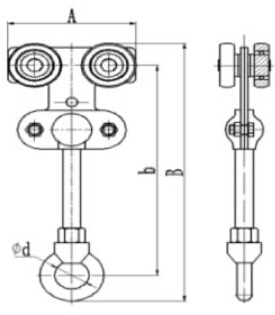

G5-球铰工具滑车
用于物件的悬挂、移动、旋转
型号 | Amm | Bmm | bmm | dmm | 承载力kg | |
ZT-G40 | 81 | 199 | 167 | 20 | 100 | |
ZT-G65 | 112 | 295 | 227 | 30 | 500 | |
ZT-G70 | 140 | 295 | 235 | 30 | 800 | |
ZT-G80 | 140 | 300 | 235 | 30 | 1000 |

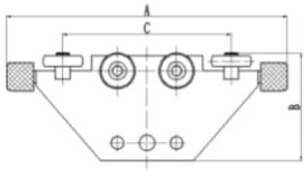

焊机滑车
用于焊机的悬吊、移动
型号 | Amm | Bmm | Cmm | 承载力kg |
ZT-HJ65 | 360 | 117 | 226 | 500 |
ZT-HJ70 | 360 | 117 | 226 | 800 |
ZT-HJ80 | 360 | 117 | 226 | 1000 |

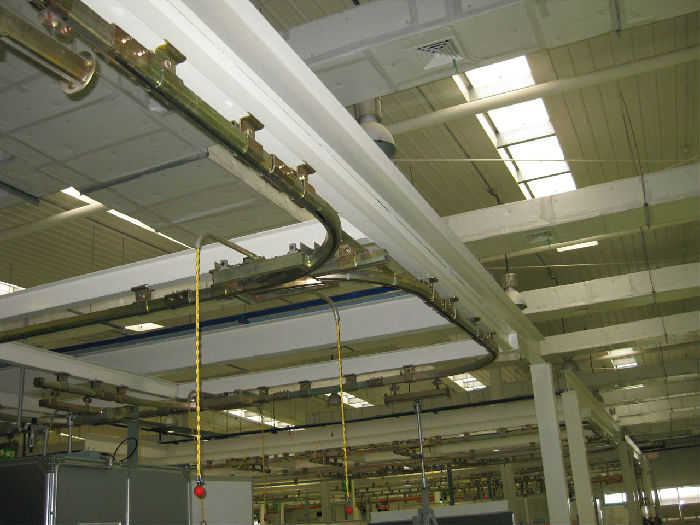

ZT型轨道平移滑车装置时我公司参考先进工艺，根据我国众多厂家实际使用情况而研制改进的一种国际流行的轻型物料悬挂输送系统。ZT型轨道是以各种联接件将轨道安装在工作框架上，通过轨道内的滑车运行来实现物料的悬挂和移动。该滑车装置适用于汽车、家用电器、机械制造等行业的流水线生产，特别是在汽车焊装和总装线上有着广泛的应用。
