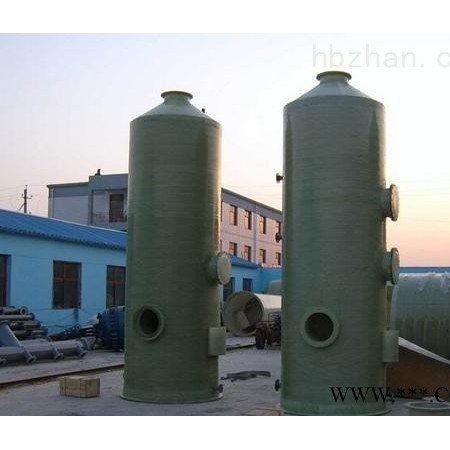

泡沫除尘器

一、泡沫脱硫除尘器概述

泡沫除尘器是一种结构简单的湿式除尘器、操作 方便，维修简单，备品备件少，运行可靠，是焦化厂湿熄焦处理工艺中的除尘设备，也广泛应用于矿山、冶金、化工、建材等部门的消烟除尘和空气净化，改善劳动条件，止大气污染。

泡沫除尘器是冶金部鞍山焦化耐火材料设计院设计，在金属结构内衬玻璃钢的基础上改为全玻璃钢结构，筛板选用玻璃钢材料，了抗腐性能，对原来的玻璃钢泡沫除尘器进行了改进和完善，增加了检查和清扫设施，于含有腐蚀性粉尘的空气净化和烟气净化。

二、泡沫脱硫除尘器工作原理

本除尘器由进气室、筛板、滤水挡板、出气口、泥浆阀和供水系统等六个部分组成，在通风机作用下，含尘空气由筒体侧部进入，因筒体面积比进风口面积大，气流速度降低，在筒体面上气流速度较为均匀上升，通过筛板孔时，由于气流作用，将筛板上的水，吹起了一定高度的泡沫层，增加了气液接触面积，使含尘空气与水充分接触洗掉空气中的粉尘。净化后的空气继续上升，经过二挡水板时，空气中水滴附在挡水板上自行滴落。空气由出气口经风机排至室外。筛板上含污泥的水，部分从筛板孔流入下部筒体。一部分经中间溢流管流入泥浆阀，由于水封作用可阻止空气从泥浆阀进入除尘器，减少设备漏风量，根据排水量大小，调节筒体内排水阀门，使泥浆畅通。还要保持良好的密封性能。供水系统使用电磁阀控制开关。按要求调正供水量和筒体内风量，控制泡沫层高度，使之泡沫均匀，达到的净化效率。平台可供操作人员观察除尘器内部工作状态和检修时使用。

三、设计与选用

1、泡沫除尘器，按尺寸大水共分8个规格，按进风口中、平台的位置又分为6种装式，在设计选用时必须注明。如选用直径1050除尘器B型装配，应写成BPC-90B；如选用其他型式的装式，订货时应说明，按设计型式进行制造。

2、泡沫除尘器一般设置在室内，在南方地区（冬季不结冰）可以

设置在室外，除尘器支架应安装在混凝土凸台上，凸台一般高出地坪50~100mm，加固排水管安装要求，可按实际需要决定凸台高度。

3、除尘器支架底板上有直径16孔4个，供固定地脚螺栓使用。

4、除尘器供水入口压力不小于0.15Mpa。

5、泡沫除尘器适用于净化硅石、粘土、焦炭、石灰石、生白石等粉尘、不能用于石灰、白云石熟料、轻烧镁砂等粉尘净化，避免堵塞筛板孔。

6、采用泡沫除尘器的除尘系统，通风以前必须设置闸板，止风量过大，泡沫层被击穿。

7、除尘器阻力应选用上限，因挡水板易粘泥，增加除尘器阻力。

8、寒冷地区使用泡沫除尘器，厂房内应设置集中采暖，止冻结。

  9、泡沫除尘器不允许停水使用，因此使用时必须：供水电阀门1-3分钟，除尘风机1～3分钟，生产设备起动，停止时循序相反。

 10、进水口中水管道上，上下各有一个接管，上部为冲洗挡水板用接头，下部为冲洗泥浆阀接头。
