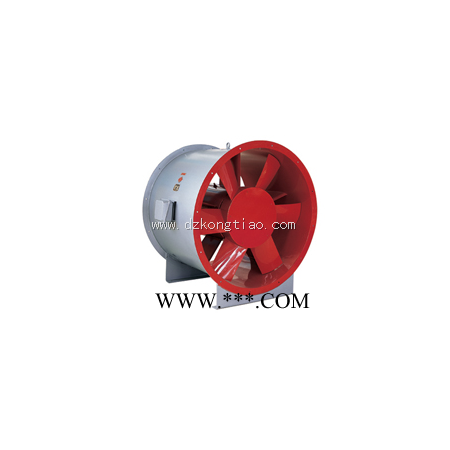

一、JGF/XPZ/HTF/YTPY/GYF系列3CF排烟风机概述、特点
1、XPZ/HTF系列轴流式消防排烟风机经“国家固定灭火系统和耐火构件质量监督检验中心（天津）”检测合格，其性能达稳定，经全国三十多个省市的消防局认可。
2、耐高温性能优良：风机测试符合CA211—2009《消防排烟风机耐高温试验方法》标准要求，能在300℃高温条件下连续运行60分钟以上、100℃温度条件下连续20小时/次不损坏，广泛应用于高级民用建筑、烘箱、地下车库、隧道等场合。
3、适用范围广：可以根据高级民用建筑的不同要求，采用变速或多速驱动形式，以达到一机两用（即常用通排风和消防时高温排烟）的目的；叶型分为轴流式（XPZ/HTF—Ⅰ、Ⅱ）和斜流式（XPZ/HTF-Ⅲ、Ⅳ），使该系列风机具有广泛的性能参数。若用户对噪声要求较高时，可制作成消音型风机。
4、效率高：本系列风机采用先进的CAD软件经多目标优化设计研制开发的新产品，经实测表明风机效率大于80%，部分大机号大于85%，并具有效率曲线平坦的特点，有利于节能。
5、安装方便，占地较离心风机少：该风机基本形式为轴流式风机或斜流式风机，可直接与风管连接或墙壁安装，安装形式可采用垂直式或水平式。很大程度地节省了占地面积。
二、性能的选择和型号说明
1、风机的性能表中列出的性能是率范围内的性能，按风量分为五个性能工况点，选用时按性能表为准。出厂的风机合格品是在额定风量下，全压值误差不超过±5%，性能选用表是标准状态下的性能，无论技术文件或定货要求的性能均以标准状态为准。
2、风机安装方式可分为卧式和屋顶式，如对风量、全压、安装尺寸等性能有特殊要求时，我公司将为您另行设计生产。
3、XPZ/HTF—Ⅰ、XPZ/HTF—Ⅱ表示常压型消防高温排烟风机，叶型采用轴流式：XPZ/HTF—Ⅰ（单速）和XPZ/HTF—Ⅱ（双速）两种；XPZ/HTF—Ⅲ、XPZ/HTF—Ⅳ表示中压消防高温排烟专
4、XPZ/HTF—X为消音型消防高温排烟风机，用户可根据实际需要选用不同的种类。
5、XPZ/HTF—W系列屋顶式消防高温排烟风机，用户可根据实际需要选用阻燃型玻璃钢风帽或钢制风帽。
6、XPZ/HTF—D为低压型轴流式消防排烟风机。
7、GYF、XPZ、HTF系列风机是同类产品。
1.HTF-Ⅰ系列轴流式消防排烟风机性能参数表（1）
| 型号 | 叶轮直径 | 推荐工况 | 推荐工况 | 转速 | 装机容量 | A声级 | 重量 |
| （mn） | 风量(m3/h) | 全压（Pa） | （rpm） | （kw） | dB（A） | （kg） | |
| No3.5 | 350 | 6122 | 205 | 2900 | 1.1 | ≤76 | 65 |
| 5500 | 350 | ||||||
| 5008 | 368 | ||||||
| 4268 | 482 | ||||||
| 3500 | 552 | ||||||
| No4 | 400 | 6524 | 383 | 2900 | 1.5 | ≤78 | 75 |
| 6122 | 424 | ||||||
| 5232 | 483 | ||||||
| 4868 | 505 | ||||||
| 4525 | 530 | ||||||
| No4.5 | 450 | 7981 | 508 | 2900 | 2.2 | ≤79 | 90 |
| 6886 | 522 | ||||||
| 5886 | 588 | ||||||
| 5442 | 636 | ||||||
| 5023 | 698 | ||||||
| No5 | 500 | 9824 | 510 | 2900 | 3 | ≤80 | 110 |
| 9544 | 552 | ||||||
| 8861 | 610 | ||||||
| 8040 | 680 | ||||||
| 6817 | 752 | ||||||
| No5.5 | 550 | 12693 | 536 | 2900 | 4 | ≤86 | 115 |
| 12000 | 592 | ||||||
| 10920 | 643 | ||||||
| 9066 | 692 | ||||||
| 8256 | 756 | ||||||
| No6 | 600 | 16090 | 510 | 2900 | 5.5 | ≤86 | 164 |
| 15718 | 552 | ||||||
| 15102 | 610 | ||||||
| 14302 | 680 | ||||||
| 13197 | 760 | ||||||
| No6.5 | 650 | 21652 | 512 | 1450 | 5.5 | ≤88 | 170 |
| 19780 | 558 | ||||||
| 18000 | 620 | ||||||
| 17120 | 668 | ||||||
| 16254 | 702 | ||||||
| No7 | 700 | 24380 | 610 | 1450 | 7.5 | ≤88 | 208 |
| 23570 | 630 | ||||||
| 22439 | 655 | ||||||
| 20784 | 676 | ||||||
| 18908 | 728 |
HTF-Ⅰ系列消防高温排烟风机性能参数表（2）
| 型号 | 叶轮直径 | 推荐工况 | 推荐工况 | 转速 | 装机容量 | A声级 | 重量 |
| （mn） | 风量(m3/h) | 全压（Pa） | （rpm） | （kw） | dB（A） | （kg） | |
| No8 | 800 | 31421 | 600 | 1450 | 7.5 | ≤89 | 216 |
| 30364 | 635 | ||||||
| 29172 | 661 | ||||||
| 28598 | 692 | ||||||
| 26012 | 723 | ||||||
| No9 | 900 | 33510 | 562 | 1450 | 11 | ≤90 | 250 |
| 32961 | 628 | ||||||
| 32297 | 668 | ||||||
| 30350 | 765 | ||||||
| 27513 | 840 | ||||||
| No10 | 1000 | 45679 | 630 | 1450 | 11 | ≤90 | 300 |
| 42960 | 665 | ||||||
| 40000 | 690 | ||||||
| 38200 | 736 | ||||||
| 35000 | 770 | ||||||
| 1100 | 53126 | 516 | 1450 | 15 | ≤92 | 380 | |
| 51552 | 580 | ||||||
| 50128 | 647 | ||||||
| 48500 | 690 | ||||||
| 46658 | 726 | ||||||
| No12 | 1200 | 65862 | 582 | 960 | 18.5 | ≤93 | 480 |
| 62763 | 624 | ||||||
| 59300 | 680 | ||||||
| 58642 | 712 | ||||||
| 57748 | 740 | ||||||
| No13 | 1300 | 74708 | 600 | 960 | 18.5 | ≤94 | 520 |
| 71120 | 672 | ||||||
| 65370 | 710 | ||||||
| 61652 | 765 | ||||||
| 56031 | 807 | ||||||
| No14 | 1400 | 85511 | 612 | 960 | 22 | ≤95 | 590 |
| 79033 | 676 | ||||||
| 74111 | 718 | ||||||
| 68823 | 768 | ||||||
| 63312 | 812 | ||||||
| No15 | 1500 | 93800 | 623 | 960 | 22 | ≤95 | 650 |
| 90650 | 676 | ||||||
| 86115 | 710 | ||||||
| 82236 | 772 | ||||||
| 76041 | 819 | ||||||
| No16 | 1600 | 120233 | 652 | 960 | 30 | ≤96 | 740 |
| 113498 | 704 | ||||||
| 109686 | 762 | ||||||
| 99506 | 842 | ||||||
| 91210 | 912 |
HTF-Ⅰ系列消防高温排烟风机外形及安装尺寸表
| 机号 | D1 | D2 | D3 | Ⅰ型 | ||
| L | M1 | M2 | ||||
| 3.5 | Ф360 | Ф390 | Ф430 | 520 | 464 | 414 |
| 4 | Ф410 | Ф450 | Ф485 | 525 | 469 | 419 |
| 4.5 | Ф460 | Ф500 | Ф540 | 580 | 524 | 474 |
| 5 | Ф510 | Ф550 | Ф590 | 650 | 594 | 544 |
| 5.5 | Ф560 | Ф600 | Ф640 | 680 | 624 | 574 |
| 6 | Ф610 | Ф650 | Ф694 | 700 | 634 | 574 |
| 6.5 | Ф660 | Ф700 | Ф744 | 800 | 734 | 674 |
| 7 | Ф710 | Ф750 | Ф800 | 800 | 724 | 654 |
| 8 | Ф810 | Ф850 | Ф900 | 800 | 724 | 654 |
| 9 | Ф910 | Ф950 | Ф1010 | 860 | 782 | 712 |
| 10 | Ф1010 | Ф1060 | Ф1110 | 860 | 782 | 712 |
| 11 | Ф1110 | Ф1160 | Ф1230 | 900 | 812 | 732 |
| 12 | Ф1210 | Ф1260 | Ф1330 | 1150 | 1062 | 982 |
| 13 | Ф1310 | Ф1370 | Ф1434 | 1150 | 1062 | 982 |
| 14 | Ф1410 | Ф1470 | Ф1534 | 1150 | 1062 | 982 |
| 15 | Ф1510 | Ф1570 | Ф1640 | 1150 | 1062 | 982 |
| 16 | Ф1610 | Ф1670 | Ф1740 | 1200 | 1112 | 1032 |
一、HTF系列双速消防高温排烟风机电机引出线接法
双速风机在试车前，应仔细阅读产品说明书，严格按照接线图所示方法接线。
试车人数不得少于两人，一人控制电源，一人观察风机运转情况，发现有异常现象立即停机检查。
风机开始运转后，应立即检查运转电流是否正常，三相电源是否正常；运转五分钟后，停机检查风机是否有异常现象，确认无异常现象再开机运转。
若有不明之处，请，不得带疑问操作，以免发生意外。
二、、HTF系列消防高温排烟风机使用、维护保养
1.安装前应认真检查风叶及机壳有否因运输损坏或变形，否则应待修复后方可安装。
2.检查连接螺栓是否松动，风机起动前，首先要检查风机管道内有无妨碍转动的物品。
3.检查电机绝缘性能是否良好，接通电源后查看有无磨擦碰撞及异常振动。
4.风机振动产生的原因很多，可从下述方面进行检查：
a.叶轮与风筒相磨擦，并发出异常的声响及振动；
b.支架底脚螺栓未紧固，亦会出现较大的振动；
c.叶轮与轴套的连接螺栓松动；
d.支架与电机连接螺栓松动导致叶轮不平衡，轴承损坏而造成剧烈振动。
5.在常温下运转发现电机温升过高，则可能由下列原因造成：a.电机轴承损坏，配合间隙小，不符合要求；b.轴与轴随便安装倾斜，两个轴承不同轴；c.电源电压过低或三相电源断相运行。
6.排烟口与排烟风机应设联锁装置，当任何一个排烟口开启时，排烟风机即能自动启动。
