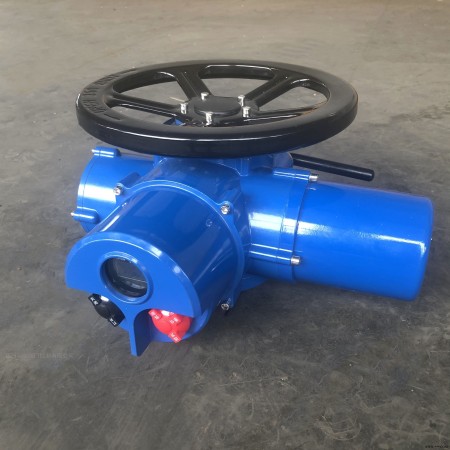

一.多回转新型智能一体化阀门电动执行器用途和分类

多回转智能调节型电动执行机构是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制*的驱动装置。适用于闸阀、截止阀、节流阀、隔膜阀、柱塞阀、水闸阀等，配上减速蜗轮后也可适用于球阀、蝶阀、风门等90度回转型的阀门。该产品具有功能全面、控制系统X、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用。

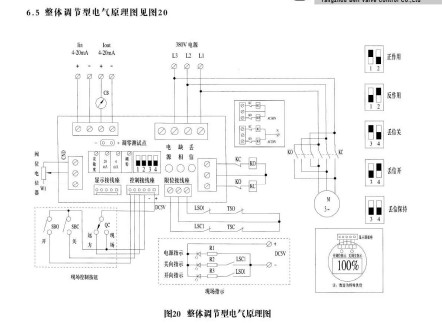

二、‍电气原理图

三、调节型模块的调试

1、手动将电动装置置于中间位置

2、接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮

3、拔码开关的正作用和反作用不能同时拔为有效

4、正作用时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零"电位器，使两测试点的电压接近零（≤2mV），然后调节“4mA"电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA"电位器使输出信号为20mA。上述调节只须一次即可完成。

注：“调零"、“4mA"、“20mA"电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。

5、为了保证电动装置在自动控制中的定位精度，必须调节灵敏度。灵敏度小，定位精度高，但容易产生振荡；灵敏度大，不容易产生振荡，但定位精度差。调节“灵敏度"电位器可在二者之间取舍，使其不产生振荡为*调整值

6、输入控制信号丢失后，丢信指示灯亮

7、当出现开阀或关阀某一方向锁死后，向另一方向运行3秒即可解锁
