一,b4-72防爆离心式通风机用途

4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用,输送空气和其他不自燃的,对人体无害的,对钢材无腐蚀性的气体。B4-72 型风机可作为易燃挥发性气体的通风换气用。气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超过80οC。

B4-72型风机的性能与选用件及地基尺寸与4-72 型一致,可按其样本选择。该风机结构基本与4-72 型相同,№2.8～6A 采用B35 型带法兰盘与底脚的电动机,№6～12C,D 电动机选用该表中与Y 系列对应的YB 系列,安装型式为B3。

二,b4-72防爆离心式通风机型式

从电动机一侧正视,叶轮顺时针旋转,称为右旋风机,以“右”表示；叶轮逆时针旋转,称为左旋风机,以“左”表示。

风机的出口位置,以机壳的出风口角度表示。4-72 型风机№2.8～6 出厂时均做成1 种型式,使用单位根据要求再安装成所需要的位置,订货时不需注明。№2.8 出风口位置调整范围0О～22.5О,间隔是45О。№3.2～6 出风口位置调整范围0О～225О,间隔是225О,№8～12 出风口位置调整范围0О～225О,间隔是45О。№16,20 出风口位置制成固定的三种：0О,90О,180О,不能调整,订货时需注明。

风机的传动方式有A,B,C,D 四种。

4-72型风机中,№2.8～6 采用A 式传动,№8～12 采用C,D 式传动,№16～20 采用B 式传动。

三,b4-72防爆离心式通风机结构

4-72型风机中№2.8～6 主要由叶轮,机壳,进风口等部分配直联电机而组成。№8～20 除具有上述部分外,还有传动部分等。

（1）叶轮由10 个后倾的机翼型叶片,曲线型前盘和平板后盘组成。用钢板或铸铝合金制造,并经动,静平衡校正,空气性能良好,效率高,运转平稳。

（2）机壳做成两种不同型式。№2.8～12 机壳作成整体,不能拆开。№16～20 的机壳制成三开式,除沿中分水平面分为两半外,上半部再沿中心线垂直分为两半,用螺栓连接。

（3）进风口制成整体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。

（4）传动部分由主轴,轴承箱,滚动轴承,皮带轮或联轴器组成。

四,b4-72防爆离心式通风机性能与选择

风机的选用参见样本的无因次性能表及曲线。买方选购时,厂家提供样本并帮助选型 。

五,b4-72防爆离心式通风机风机的安装与使用

在安装前首先应准备好安装用材料及工具,并对风机各部分的机件进行检查。对叶轮,主轴和轴承等更应特别细致检查,如发现损伤,应该修好,然后用煤油清洗轴承箱内部。在安装操作的过程中必须注意以下几点：

1.一些接合面上,为防止生锈,减少拆卸困难,应涂上润滑脂或机械油。

2.接合面的螺栓时,如有定位销钉应先上好销钉,再拧紧螺栓。

3.检查机壳内及其他壳体内部,不应有掉入的遗留的工具和杂物。

安装要求

1.安装风机时,输气管道的重量不应加在机壳上,按图纸校正进风口与叶轮之间间隙尺寸,而且保持轴水平位置。

2.安装进风口管道时,可以直接利用进风口本身的螺栓联接,此时进风口的固定是靠三个沉头螺钉。

3.出口被安装成某一角度时,后圆盘适当地旋转能保持牌在水平位置,其中№8～12角钢法兰面应保持水平。

4．安装№8～12D式风机时,利用千分表和赛尺,测量风机主轴和电机轴的同轴度及联轴器两端面不平行度。两轴不平行度允差为0.05mm。联轴器两端面不平行度允差为0.1mm。

5.风机安装完成后,用手或杠杆拨动转子,检查是否有过紧或碰察的现象,在没有这些现象时方可试转。

6.电机安装后,安装皮带轮或联轴器护罩,如进气口处不接进气管道时,也需要加添防护网或其它安全装置（用户自备）。其它部件按图样安装。

由于风机的主轴转速n与内功率N之间有如下关系

因此在电机容量不改变时,主轴转速不宜改变。若主轴转速增大,电机有过负荷被烧毁的危险。

风 机所采用电机的功率,系指在特定工况下,加上机械损失与应有的储备量而言,并非出风口全开时所需的功率。如风机的出口或入口不接管路或未加外界阻力而进行 空运转,则电机也有烧毁的危险。为安全起见,应在风机的出口或入口管路中加上阀门,起动电机时将其关闭,运转后将阀门慢慢开启,达到规定工况为止,并注意 电机电流量是否超过规定值。

六,风机的维护

（一）风机维护工作制度

风机维护人员必须注意下列几点：

1.只有在风机设备*正常的情况下方可运转。

2.如风机设备在检修后开动时,则需注意风机各部位是否正常。

3.定期清除风机及气体输送管道内部的灰尘,污垢及水等杂质,并防止锈蚀。

4.对风机设备的修理。不许在运转中进行。

（二）风机正常运转中的注意事项

1.如发现流量过大,不符使用要求,或短时间内需要较小的流量,可利用节流装置进行调节。

2.对温度计及油标的灵敏性定期检查。

3.在风机的开车,停车或运转过程中,如发现不正常现象时,应立即进行检查。

4.对检查发现的小故障,应及时查明原因,设法消除或处理；如小故障不能消除,或发现大故障时,应立即进行检修。

5.除每次拆修后应更换润滑油外,还应定期更换润滑油。

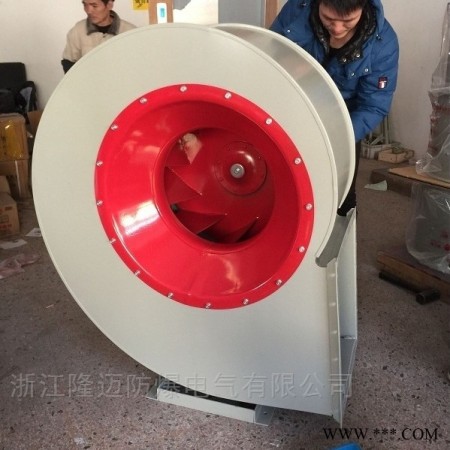

b4-72防爆离心式通风机4-72 3.2A
