BG9512P多功能核辐射检测仪

BG9512P是BS9512系列多功能辐射检测仪家庭成员之一，仪器外置探头BG7030采用塑料闪烁体为探测器。是一款辐射性能的辐射防护检测仪器。

作为强制计量器具产品，能量响应是核辐射检测仪器仪表的重要指标之一。国家标准标GBT4835-2008与国家检定规程JJG393-2003对辐射防护用X、γ剂量当量率仪辐射性能要求的主要技术指标见下表：





辐射防护用剂量当量率仪辐射性能要求

性能	量程或响应量的量值范围	技术要求
固有误差	有效量程内	不超过±20%
能量响应 和角响应	H(·)(10):80keV~1.5MeV或30KeV~150KeV	变化极限 不超过±40%
过载特性	剂量当量率大于量程zui大值(JJG393-2003)	指示值大于满刻度 或给出过载指示

JJG521-2006规定的环境监测用X、γ辐射空气比释动能(吸收剂量)率仪辐射性能要求的主要技术指标见下表

环境监测用比释动能率仪辐射性能要求

主要辐射性能		影响量的变化范围	技术要求
相对固有误差		有效测量范围	±15%
重复性		有效测量范围	30%
能量响应(校准因子)		48KeV~1.5MeV	±30%相对137Cs
角响应	137Cs（662keV）	0°~±120°	±20%
	59/60keV	0°~±90°	±30%
		90°~120°，-90°~-120°	±50%

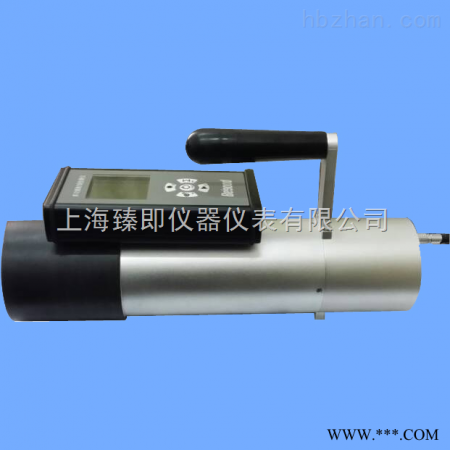

   BG9512P多功能核辐射检测仪

能量响应作为一项重要指标，国家标准与规程对该两类检测仪器都有严格的要求。什么是能量响应,下面从辐射检测仪器检测原理与刻度过程进行说明：
   伽马射线照射到探测器上后，能量被探测器吸收并转换为光子，光子经关电倍增管放大为电荷脉冲，经放大与甄别电路处理，转换为电压脉冲信号，然后送到计数电路或单片机进行处理，由于辐射剂量率与计数率存在正比关系。通过计数率即可换算成剂量率进行显示。
   现在的剂量率测量仪器都是用137Cs源刻度的，即测量仪器对能量为662keV的光子的响应，即每单位剂量率μSv/h（吸收剂量μGy/h）对应的仪器计数率cps，刻度好后，反过来，根据计数率cps就可得到当前场的剂量率，而光子能量不同时(如、241Am)，同样剂量率的辐射场对应的仪器响应(cps)是不一样的，比如国内常用的NaI类产品，其对低能241Am响应相比137Cs要高将近十倍，而对高能60Co的响应相比137Cs则只有二分之一。该响应与仪器对137Cs的响应进行比较后的归一化曲线就是所谓的能量响应曲线。而仪器实际使用时，现场能量并非已知，即使知道能量，也不方便对所有能量均进行独立的刻度，特别是X射线能谱，本身就具有连续能谱的特征。这样，同一台仪器在实际测量过程中的测量结果就会和用单能的137Cs刻度的结果之间存在很大误差，所以国标对该类仪器提出了能量响应技术指标的要求确保对不同能量射线测量结果与刻度能量（662keV）控制在一定的范围以内。
   虽然目前国内有些产品采用了铅打孔模式降低低能响应来进行能量补偿，但对60Co高能伽马射线响应是没有任何效果，反而影响了仪器角度响应技术特性。
BG7030塑闪型γ（X）辐射探头是国内少有的，能*解决能量响应特性问题的核辐射检测仪之一，仪器50keV~3MeV均有的能量响应特性，理论上分析，BG7030能量范围可扩展到15KeV~10MeV。由于仪器探测器体积大、探测灵敏度*，其对137Cs 1μGy/h的计数脉冲响应大于1500cps，将φ30×25NaI(Tl)闪烁体的将近5倍，所以该仪器测量下限低，测量精度高。峰值检测时间能小到100ms，所以其也非常适合对x光机曝光防护剂量进行监测。使其用途更为广泛。
   由于BG7030采用了*的电路设计与软件算法，剂量当量率与吸收剂量率分别进行能量校准，BG7030成为国内**的既能测量剂量当量率、也可测量吸收剂量率的仪器。

仪器特点

内置高量程GM管γ(X)探测器即可测量吸收剂量也可测量剂量当量具有的能量响应特性具有峰值检测与保持功能，能对曝光剂量率进行测量数值图表同时指示测量值图形指示zui近3分钟测量值曲线自适应滤波算法，确保低剂量率水平时的测量精度64KB数据存储，可手动或自动（通过设定时间间隔）保存实时剂量率具有USB接口，方便上位机对仪器测量数据进行管理或维护


技术规范



探测器：主机内置GM管，外接塑料闪烁体

外置探头灵敏度：>1500cps 1μSv/h(Cs-137)

测量射线种类：γ（X）射线

剂量当量率范围0.01~100μSv/h

吸收剂量率范围：0.01~200μGy/h

能量范围：15keV~10MeV

吸收剂量能量响应：≤20%

剂量当量能量响应：≤30%

工作温度：-10℃~40℃

供电电压：3.7V锂离子电池，功耗≤200mW
