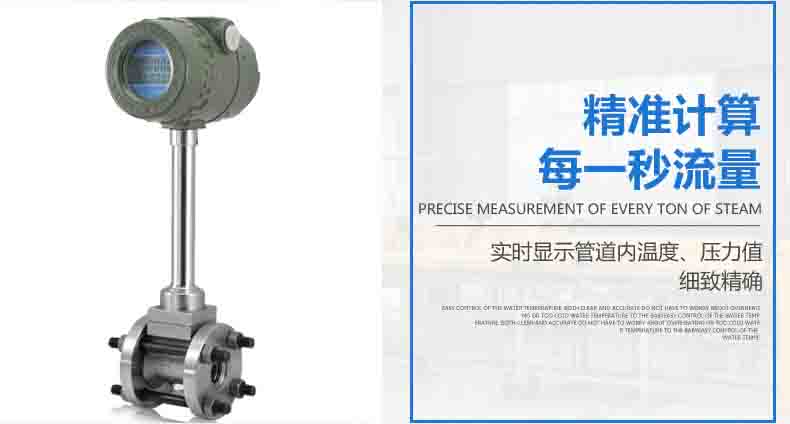

分体智能型蒸汽流量计技术指标
测量介质： 气体、液体、蒸汽

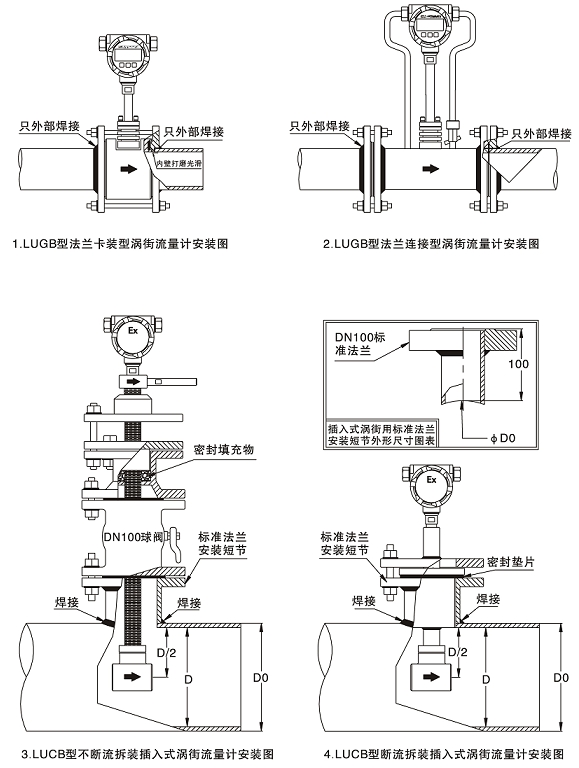

连接方式：法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3
测量精度 1.0级 1.5级
被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%，传输距离为100m
脉冲电流远传信号 4～20 mA，传输距离为1000m
仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃
材质 不锈钢，铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6，防护等级 IP65
分体智能型蒸汽流量计主要特点
l 无机械可动部件，不易腐蚀、稳定可靠、寿命长，长期运行无须特殊维护。
l 采用16位电脑芯片，集成度高、体积小、性能好，整机功能强。
l 根据不同用户的要求，有高、中、低多种转换器（电子表头）配置。
l 根据用户要求，可采用双检测技术有效地提高检测信号强度，并抑制由管线振动引起的干扰。
l 可选择具有*的智能抗震技术的转换器（电子表头），有效地抑制了震动和压力波动造成的干扰。
l 可选择点阵显示屏，具有中、英文菜单，显示位数多。读数直观方便，可直接显示多种参数。
l 转换器（电子表头）可输出频率、脉冲、当量、三线4-20mA及二线4-20mA、模拟信号、RS485接口、Hart协议输出等。
l 采用EEPROM技术，参数设置方便，可*保存。
l 并可保存长达一年的历史数据。
公称通径及工况流量范围：
| 通径 | 工况流量范围（m3/h） | ||
水 | 空气 | 蒸 汽 | ||
满 管 式 | 15 | 0.3-3.8 | 3.8-38 | 4.4-44 |
20 | 0.5-6.2 | 6.7-67 | 7.9-79 | |
25 | 0.9-10 | 10-100 | 12-120 | |
32 | 1.6-16 | 16-160 | 19-190 | |
40 | 2.5-26 | 25-250 | 30-300 | |
50 | 3.5-38 | 40-400 | 50-500 | |
65 | 5.2-65 | 68-680 | 85-850 | |
80 | 8-100 | 100-1000 | 120-1200 | |
100 | 12-150 | 160-1600 | 190-1900 | |
125 | 20-250 | 230-2300 | 280-2800 | |
150 | 32-380 | 380-3800 | 440-4400 | |
200 | 50-620 | 670-6700 | 790-7900 | |
250 | 80-1150 | 1060-10600 | 1200-12000 | |
300 | 130-1400 | 1540-15400 | 1780-17800 | |
插 入 式 | 400 | 180-2700 | 2700-27000 | 3200-32000 |
500 | 280-4200 | 4240-42400 | 4950-49500 | |
600 | 410-6100 | 6100-61000 | 7100-71000 | |
700 | 580-7300 | 7800-78000 | 9300-93000 | |
800 | 720-10800 | 10850-108500 | 12660-126600 | |
900 | 970-12000 | 13000-130000 | 15500-155000 | |
1000 | 1130-16900 | 17000-170000 | 20000-200000 | |
1100 | 1450-18000 | 19000-190000 | 23000-230000 | |
1200 | 1630-24400 | 24400-244000 | 28500-285000 | |
1300 | 2020-25300 | 27000-270000 | 32000-320000 | |
1400 | 2350-29500 | 31000-310000 | 37200-372000 | |
1500 | 2550-38000 | 38200-382000 | 44500-445000 | |
使用注意事项
运送过程中流量计不要强烈碰撞、也不要让雨水淋湿。
尽可能的利用本公司的包装，将流量计直接运送到安装现场。
在您拿到流量计时，请确认运输途中有没有磕碰划伤等。
根据产品的标注，请确认与您要买的型号是否相符？
保管时尽量利用本公司的原包装进行保管，保管的地方应符合下列条件要求：
① 不会有淋雨水的地方
② 振动或碰撞尽量少的地方
③ 温度：-40℃—+55℃
④ 湿度：5%—90%
