产品型号：ADT200-RS485

产品名称：三十二通道报警控制主机

产品概述：

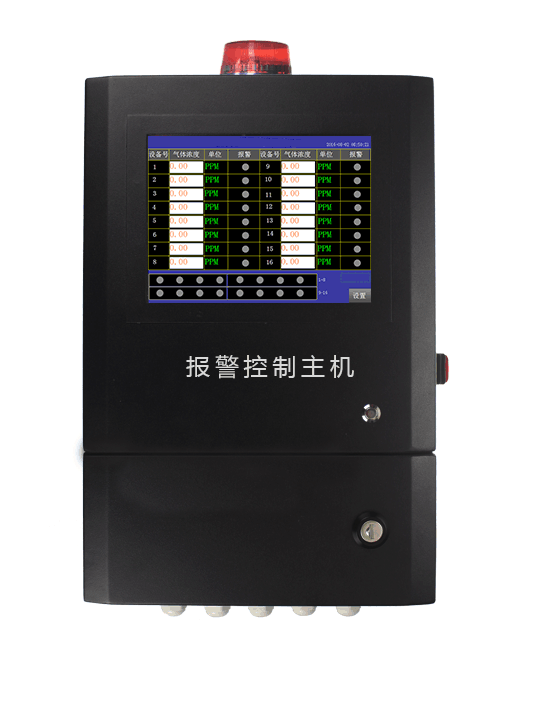

ADT200系列气体报警控制主机采用8寸大屏幕LCD显示及双CPU架构设计，全触摸操作，整机只有一个物理消音按键，美观大方；内嵌32位ARM架构处理器，配实时操作系统以及丰富的嵌入式软件，完成探测器信号采样、数据实时计算、显示控制、大容量存储、系统故障检测、报警提示、外设驱动等功能。

报警控制主机由主控板，参数控制板，TFT触摸显示屏，声光报警器，开关电源等组成；该产品还内置了4组输出继电器，用于驱动控制风机、电磁阀等设备，适应不同的现场情况；其设计遵循国家标准，具有响应速度快，抗力强，可靠性高，易于维护等优点。

产品特点：

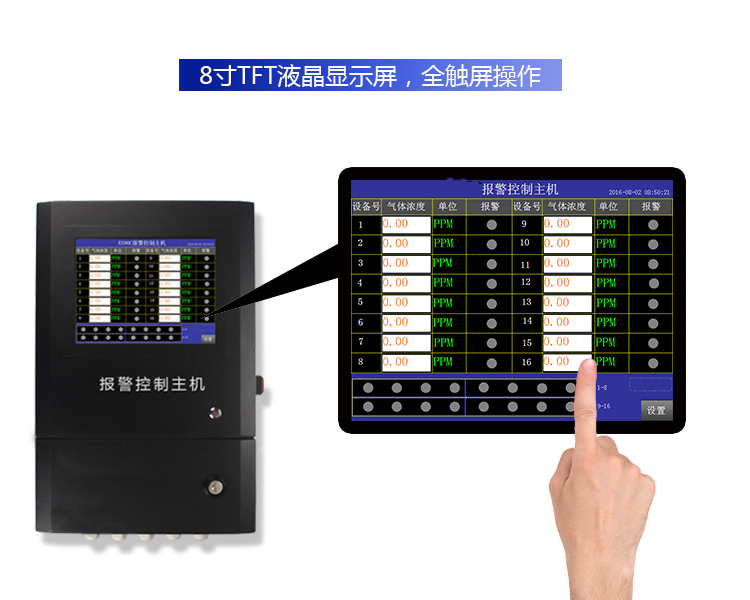

1、8寸大屏幕TFT液晶显示，全触摸操作；

2、整机只有一个物理按键，设计美观大方实用；

3、具有8路4~20mA模拟探测器输入；

4、具有2路RS-485数字通道；一路与多台ADT800或ADT900系列探头连接（可以同时连接32台带RS-485功能的气体检测仪），一路与PC端连接；

5、系统采用双32位CPU架构设计，当一个CPU出现异常时，另一个CPU会输出复位信号，保证系统运行稳定可靠；

6、具有4路无源继电器触点输出；

7、带声光报警器，报警提示一目了然；

8、安装简单，使用方便；

产品参数

安装方式： 壁挂式

报警方式： 声光报警

显示方式： 8寸TFT 液晶显示

功 耗： 控制器本机20W

供电电源： 85~240VAC, 50~60HZ,

输入信号： CAN2.0总线/4-20mA/ RS485(MODBUSRTU协议)

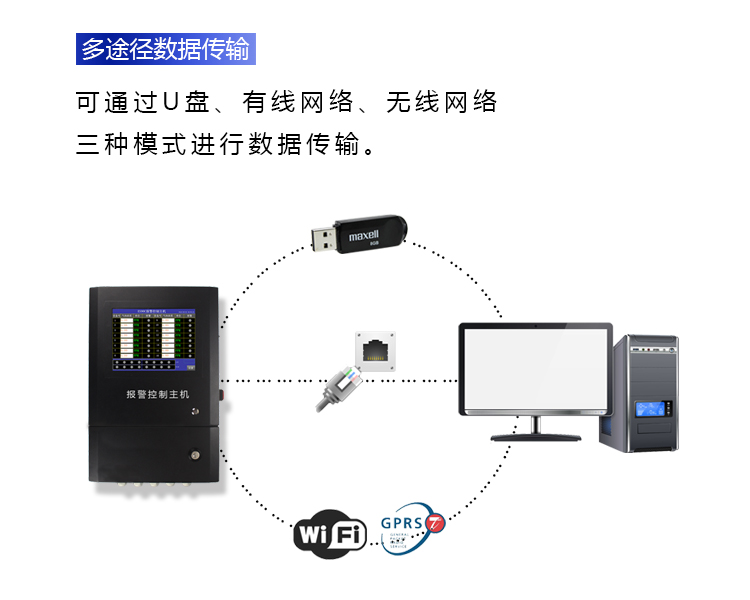

输出信号： RS485(MODBUS RTU协议)网络（RJ45） WiFi （选配功能）

网 口： 带一组（选配功能）

数据存贮： 内部大容量（选配功能）

数据导出： U盘可以导出 （选配功能）

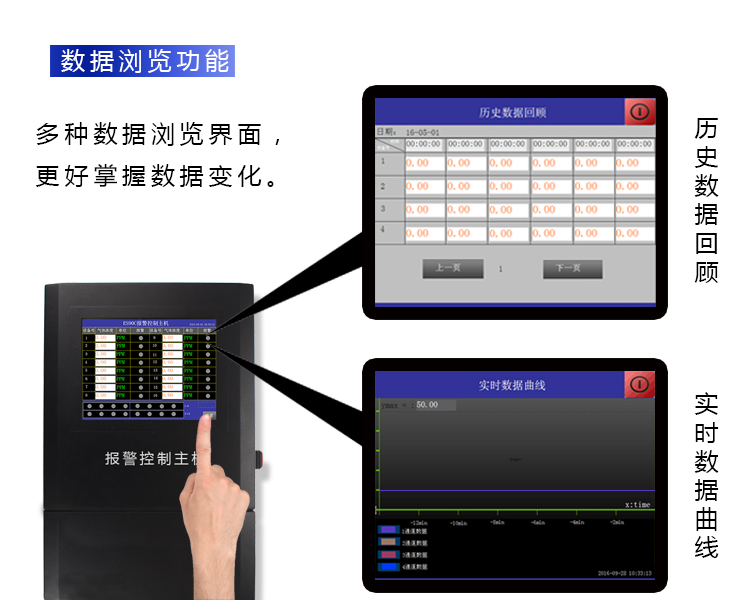

数据分析： 屏幕柱状图，进行数据分析（选配功能）

信号传输距离：RS485（总线） 1500米，4-20Ma 1000米

继电器输出： 4组，触点容量250VAC，5A

备用电源： 使用24VDC /10A蓄电池

主体材料： 普通钢板壳体

重 量： 5KG

执行标准： GB16808-2008

防护等级 IP54

温度范围 -10℃～+40℃

湿度范围 10～95%RH（无凝露）
