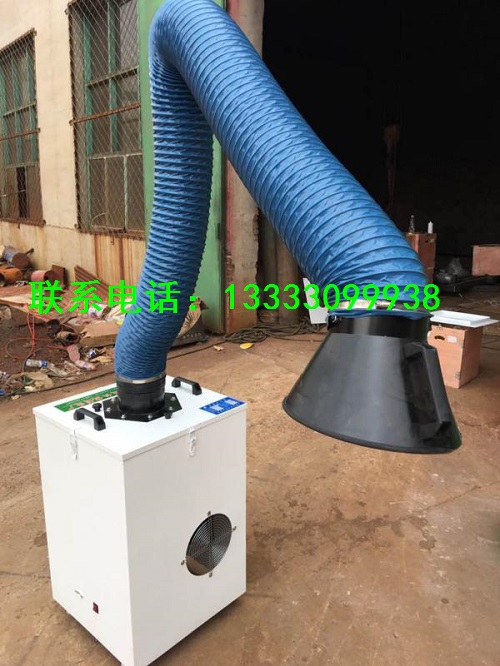

焊接烟尘净化器是通过风机引力作用，焊接烟尘吸入净化器，经过微孔过滤网进行粗滤，再进入等离子电场的电离区进行荷电吸附，烟尘粒子被捕集吸收，而带有气味的有机气体被活性炭净化单元吸附掉，zui后排出达标气体。
焊烟净化器焊接多工位静电式烟尘净化系统是利用单体式焊接烟尘静电净化器的工作原理和基本结构，经过重新设计研制而成，将其设置在各工位上方，通过共用风道将净化后的气体统一排出，各工位净化器均设有独立的启闭开关，从而实现对烟尘的区域净化和各系统的区域管理目的。
环保焊烟净化器系统构成
多工位静电式焊接烟尘净化系统由封闭式工位、烟尘静电净化单元、排烟管路、排风机、排风口及电控系统构成
（1）封闭式工位
对每个焊接工位均进行全封闭设计，在工位顶部留出排风口；在工位前侧下方设置自然进风百叶，将新鲜空气直接送入工作区，并随着对流空气的向上流动，带动烟尘从工位顶部排出。
（2）烟尘静电净化单元
由滤筒过滤室、预过滤器、集尘抽屉、净化器室体、脉冲清灰系统组成，作用是以静电原理过滤和净化焊接工位焊接时产生的焊接烟尘。
（3）排烟管路
由排烟支管和逐级扩径的排烟主干管组成，收集各净化器净化后的气体统一排放。
（4）排风机
排风机安装在每个系统的末端，使每条管路整体形成一个负压的环境，吸引工位内的空气流入管路，然后排出。
