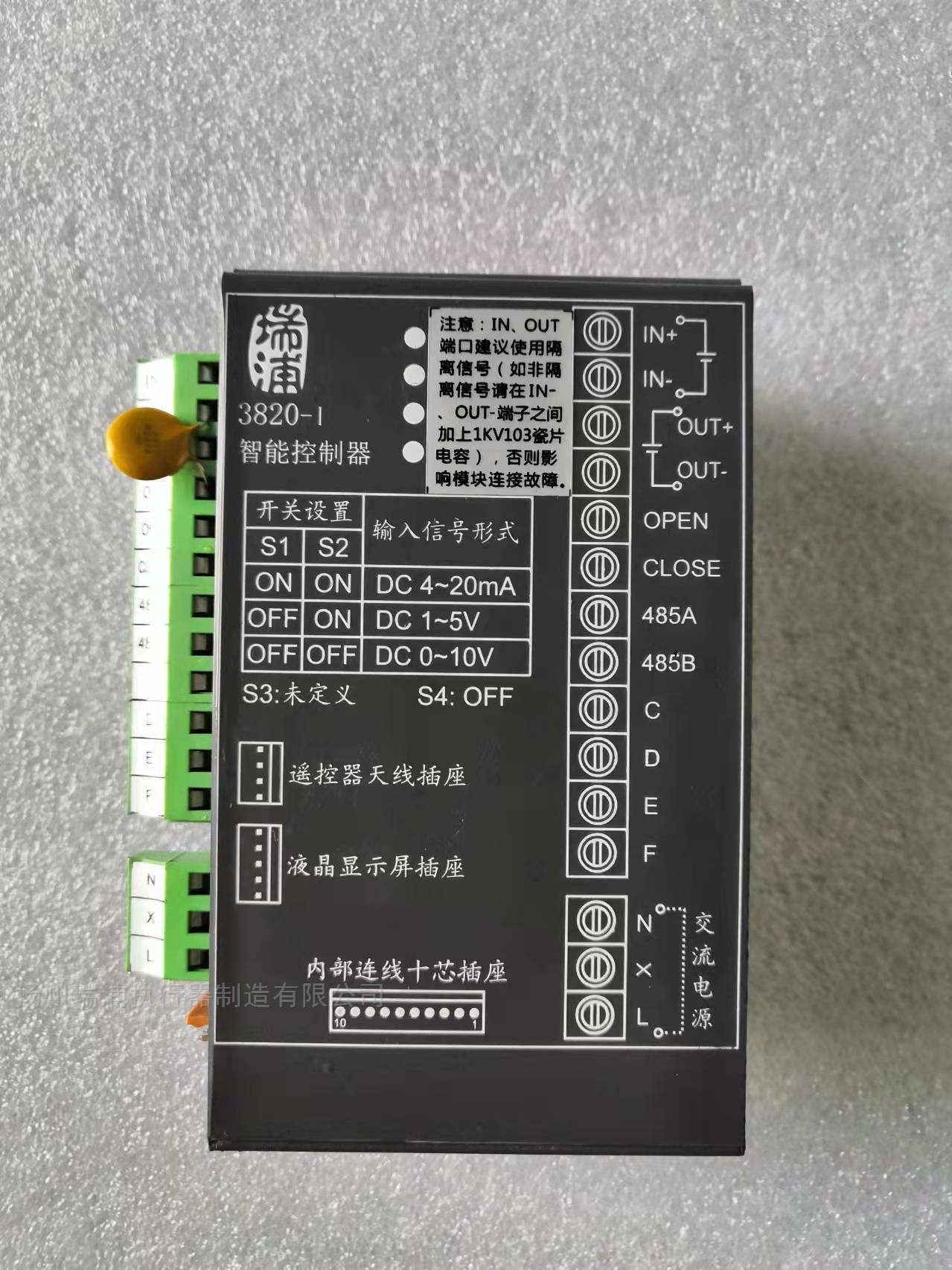

瑞浦热工自控3820智能控制器产品介绍

3810L 系列电子式执行器是以220V 交流单相电源作为驱动电源，接收来自调节器控制信号(DC4-20mA 或DC1-5V），实现预定直线往复运动的***执行器。本系列执行器被用作调节阀的执行机构时，几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被***应用于发电、冶金、石化、轻工以及环保等工业部门。

瑞浦热工自控3820智能控制器控制模块调试步骤说明：

第1步：首先切断供电电源；

　　第2步：手动摇阀门至全开，再摇至全关，确认机械无卡阻；

　　第3步：按照模块标签指示，正确接线；

　　第4步：接通信号源，给定信号12ma；

　　第5步：接通电源，调整行程电位器，使执行器大约定位在50%开度位置；

　　第6步：给定信号4ma，执行器向阀门关的方向运动。调整零点电位器，使阀门处于全

　　关位置。注意：此时不应压到限位开关。

　　第7步：给定信号20ma，执行器向阀门开的方向运动。调整行程电位器，使阀门处于

　　全开位置。注意：此时不应压到限位开关。

　　第8步：连续给定信号，使阀门能够正确开关。调试结束。

本系列产品有以下主要特点：

　　执行器设计有内置伺服系统，无需另配伺服放大器，只需接入DC4-20mA(或

　　DC1-5V）信号和AC220V 单相电源即可工作。内设接线端子，接线极为简单

　　方便。

　　执行器的关键部件—控制器，采用进的混合集成电路，用树脂灌封，外形为

　　匣状，体积小，可靠性高。

　　位置量的反馈检测采用***导电塑料电位器，分辨率<0.4%，具有很高的寿命

　　CPA控制模块安装注意事项：

　　◆请在更换、安装模块间仔细检查执行器及阀门是否有机械卡阻问题！确认无卡阻后，

　　方可安装。检查方法：断电后，手摇阀门至全开，再摇至全关，确认机械无卡阻。

　　◆更换接线时，请务必切断电源以后再进行接线操作！

　　◆在更换、安装前请确认模块状态开关是否正确。（状态开关2，5，6合上，1，3，4

　　断开为正确状态）。

　　◆接线请严格按照模块接线指示标签进行接线，严禁接错线！

　　◆请准确调整零点、行程电位器（出厂前灵敏度调整电位器已设置好，没有特殊要求，

　　可以不调整）

　　◆请务必近距离调试运行正常以后，再安装外罩！

　　◆请确认现场有无高温情况，如有高温请进行隔热处理！

　　◆调试过程中，如遇电机爬行、反馈跟踪不灵情况，请检查机械、电机是否老化！

　　◆调试过程中，如遇电机震荡、失控，请确认十芯插针连接线是否连接良好、反馈电位

　　器是否损坏、电机是否老化！

　　◆如遇有故障无法排除，请及时与销售人员沟通！
