首页 > 供应产品 > NF8327B102 费斯托FESTO控制器CMSX-P-S-C-U-F1-D-50-A 自动水位控制器
NF8327B102 费斯托FESTO控制器CMSX-P-S-C-U-F1-D-50-A 自动水位控制器
产品: 浏览次数:640NF8327B102 费斯托FESTO控制器CMSX-P-S-C-U-F1-D-50-A 自动水位控制器
单价: 电议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 天内发货
有效期至: 长期有效
最后更新: 2023-03-23 12:11

详细信息

费斯托FESTO控制器CMSX-P-S-C-U-F1-D-50-A

实物图样:



功能和应用:
定位器 CMSX 用于控制过程自动化系统中单作用和双作用气缸的位
置。适用于控制摆角约为 90°、机械接口符合 VDI/VDE 指令3845 的
角行程气缸。CMSX 可基于 PID 控制算法实现简单而的位置控
制。集成的电位计通过轴来感测角行程气缸当前位置,并将测量到
的数值传送给内部调节器,对通过模拟量方式设置的设定点数值与
测量到的数值进行比较,通过脉冲宽度调制 (PWM) 对电磁阀进行
相应地驱动。

派生型:
CMSX-…-A
在此派生型上,工作气口 4 排
气,工作气口 2 进气。取决于在
CMSX-…-A 和角行程气缸之间的气
管接口,过程阀为打开或关闭。
CMSX-…-C
在此派生型 CMSX-…-C 上,工作
气口 2 和 4 都用于进气,以保持
角行程气缸的当前位置。
安全
多个可自由编程的安全位置以防
出现电源故障,附加数字量错误
信号用于紧急关机。
多种可自由配置的模拟量输入信
号,用于每种任务,通过模拟量
反馈信号监控实际位置。
经济效益
通过集成的模拟量反馈功能,可
安全位置。
如果气缸不动,就无耗气量。

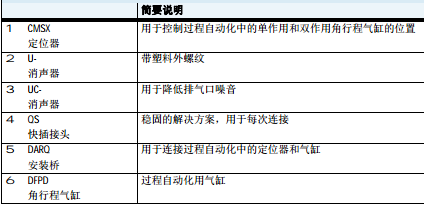

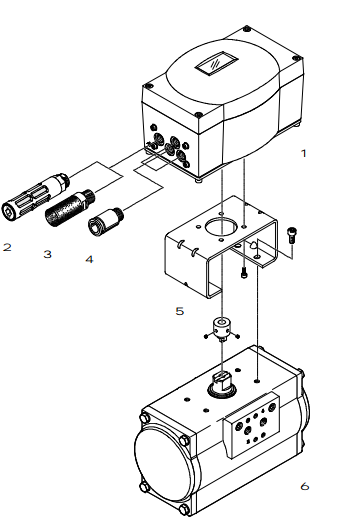

元件一览:





费斯托FESTO控制器CMSX-P-S-C-U-F1-D-50-A

技术参数:
气接口 Gx
符合标准 VDI/VDE 3845 (NAMUR)
电缆接头 M20x1.5
安装方式 法兰上,符合 ISO 5211, 通过附件
过程阀特性曲线类型 可自由调节过 21 个支持点
线性,等比例 (1:25, 1:33, 1:50)
防泄漏特性 自动
可调
控制范围调节 可调
限值警报 否
主动方向 可调
上升,下降
安全预警 可调 –
– 保持
打开 –
关闭 –
抗紫外线 是
显示方式 背光 LCD
设定选项 通过显示屏和按键
标准额定流量 [l/min] 50
感测角度范围 [deg] 0 … 100
死区比例 [%] 0.1 … 10
产品重量 [g] 970

电气参数:
短路保护 是
性容错保护 用于工作电压接口
用于设定点值
工作电压范围 DC [V] 21.6 … 26.4
设定点值 [V] 0 … 10
[mA] 0 … 20
[mA] 4 … 20
zui大输出电流 [mA] 500
电流输出的zui大负载电阻 [ohms] 500
zui大耗电量 [A] 1
空闲时电流 [mA] 100 … 300
开关电平 [V] 信号 0  5
[V] 信号 1  10

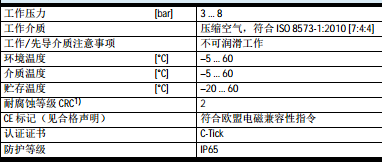

环境条件:

材料:

壳体 PC 螺纹联轴器 高合金钢 转接板 铝 板 铝 密封件 NBR 电缆接口 PA 材料注意事项 含油漆湿润缺陷物质 RoHS 合规
