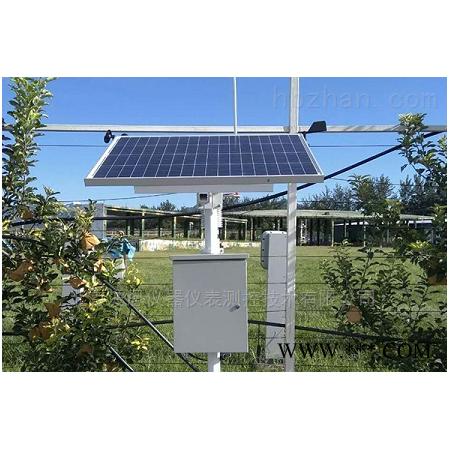

产品简介：
土壤墒情监测站是一款集土壤温湿度采集、存储、传输和管理于一体的土壤墒情自动监测系统。整机由多通道数据采集仪、土壤水分传感器、土壤温度传感器等气象传感器和软件平台组成。
多通道数据采集仪配置4支土壤温度或土壤湿度传感器，可连续测量不同土层的土壤温湿度情况；配备的土壤水分传感器符合《中华人民共和国水利行业标准SL364-2006土壤墒情监测规范》的TDR（时域反射法）技术标准，便于土壤现场标定测量；土壤温度和湿度传感器采用高精度进口传感器芯片，测量精度高、稳定性好；功能强大的土壤墒情计算机软件可同步处理多个墒情站点的数据，轻松实现墒情站点之间的组管理。
土壤墒情监测站系统优势：
| 实时采集 | 实现了各遥测点墒情信息的实时采集及自动无线传输到监测平台； |
| 测报准确 | 采用传感器且系统运作无需人工参与，保证测报工作的准确性； |
| 无人值守 | 太阳能供电，可连接无线传输模块，适于长期放于野外，防雷、防水、防尘不受环境因素影响； |
| 扩展性好 | 可扩展开发旱情预测预报、灌区优化配水、节水灌溉等功能，更大程度挖掘墒情数据信息价值；可配多参数气象监测系统 |
系统拓扑图：
系统配置：
1、墒情自动监测系统主要是针对土壤水分含量和土壤温度进行监测，通过墒情传感器和温度传感器测量土壤的体积含水量（VWC）和温度值。同时，可以根据用户的需求，该系统可以扩展配置空气温湿度、土壤电导率、太阳辐射、二氧化碳等气象传感器。
2、监测数据统一由自动监测站发送到网络数据平台，数据按照统一的格式进行存储，通过图表格式直观展现给用户。
3、可扩展开发旱情预测预报、灌区优化配水、节水灌溉等功能，更大程度挖掘墒情数据信息价值；
4、可以拓展开发苗情旱情监测系统，以对田间苗情、灾情实现自动监测，使管理人员可以远程关注作物生长状况，根据作物在不同生长周期的需求，指导灌溉、施肥、喷药等措施。
| 数据采集器 | 多通道数据采集仪 |
| 传感器 | 1、土壤水分传感器 4个 测量范围：0~100%（M3/M3）、精度：±3%、分辨率：0.1% |
| 2、土壤温度传感器 4个 测量范围：-50~80℃、准确度：±0.3℃、分辨率：0.1℃ | |
| 通讯方式 | 1、无线：GPRS（移动、电信） |
| 供电方式 | 1、太阳能+蓄电池电源供电 |
| 其它可选组合 | 安装支架 |
一、土壤温度传感器功能特点
1、温度采用恒温槽标定（一般厂家无标定设备、即使传感器精度高，但集成变送后，精度、稳定性仍会降低）
2、湿度采用进口高精度工业级芯片
3、一体化设计，扩展性强，可同时选配测量温度、湿度、气压等要素。
4、可扩展无线功能，安装简单、节省布线的人工、材料成本。
5、防辐射罩设计，保护传感器免受强风、雨、雪等恶劣环境的影响，以及防止辐射等因素的干扰，使传感器可真实地感应外界环境变化。
二、土壤湿度传感器功能特点
1、土湿传感器采用《农业气象观测规范》中烘干法标定
2、土湿传感器采用4探针环形结构设计，可以测量环形内的面积，测量面积大、稳定性高（区别于3探针扁形结构、只能测量条形区域，探针测点少，稳定性差）
3、土湿传感器采用ABS工程塑料，抗压强度高，可直接应用于盐碱土壤等恶劣环境（区别于成本低、抗冲击性差的环保PVC塑料）
4、采用远距离485通讯，无外置变送设备，方便穿管预埋、同时抗干扰能力大大加强（解决了传感器485通讯需要外置变送，不方便穿管走线的困境）
5、可选配土湿、土温一化化传感器，方便预埋、布线，节省布线材料、人工成本，同时方便实现气象观测规范中的分层预埋要求。
三、气象数据采集仪功能特点
采用新一代ARM内核 32位处理器，具有快速运算能力，搭载12位A/D采样转换模块和高精度元器件，配合温度补偿、精度修正技术，使数据采集变的更加准确。
1、扩展性强，可扩展16路模拟/计数通道、16路数字I/O通道、4路串口、 1路CAN总线接口、1路U盘存储接口
2、采用工业标准设计、科研级采集仪，适合于各种环境条件。
3、兼容性强，可集成各类传感器
4、支持LED单色屏及彩色触摸屏扩展
5、支持远程开关控制功能扩展
6、支持远程应用程序更新，程序更改、升级，无需返厂
7、支持时间校准功能
8、支持WIFI、以太网、ZIGBEE、光纤、GPRS、卫星等多种通讯方式
9、支持XPH、标准MODBUS双协议切换；方便用户二次开发
10、采样频率：0。5s/次
11、工作电压：8V~40V或AC220V
12、显示形式：图形点阵液晶 192X64
13、内置存储：非易失性内存，可扩展32Mbit。
14、扩展存储：U盘存储2G
15、传感器通道：16路
16、通讯接口：标准RS232、RS485、USB端口
17、通讯波特率：9600bps
18、尺寸：260mm×185mm×80mm
四、 GPRS模块
1、支持双频GSM/GPRS
2、支持使用STK卡
3、符合ETSI GSM Phase 2+标准
4、符合SMG31bis技术规范
5、支持虚拟数据网
6、支持透明数据传输与协议转换
7、支持动态数据域名和IP地址
8、支持图形界面远程配置与维护
9、采用电磁兼容设计，适合电磁环境恶劣和要求较高的应用需求
10、采用先进电源技术，供电电源适应范围宽，设备稳定性高
五、太阳能、市电双电源供电系统：
1、支持过度冲电保护功能；
2、支持放电保护、负载过载、短路保护功能；
3、支持放电保护功能，低电压自动切断功能；
4、可根据蓄电池充电特性，自动调节蓄电池充电电压。
波恩墒情监测3.0软件平台
1、系统基于TCP/IP协议和C/S结构设计，可在2003、xp、win7、win8等系统下稳定运行。
2、支持开机启动、定时关机，实现软件自动化管理
3、支持日志记录功能，记录所有操作记录。
4、二次开发：支持Access/SQL Server 2000 、2005 、2008等数据库存储，方便用户其它软件在数据库中调用气象站数据。
5、数据查询功能：支持任意时间段的各类实时数据、历史数据的查询、导出、打印功能。
6、数据统计功能：支持单要素统计功能：可按年、季、月、日、小时、10分钟或任意时间段进行单要素大值、小值、平均值的统计。
7、数据图表功能：支持全日气象记录曲线功能、数据波形图图等功能
8、实时数据功能：在实时数据窗口可以下载查看实时的气象站数据；并且可以将数据保存在数据库中。
9、历史数据功能：在历史数据窗口可以下载查看采集仪存储的历史数据；并且可以将数据保存在数据库中。
10、定时刷新功能：如果需要定时自动下载数据，设定定时刷新周期并且选择定时刷新，则可以按照设定周期自动下载数据。
11、支持远程控制手动、自动控制各项设备开关功能
12、支持通过网页进行数据浏览功能。

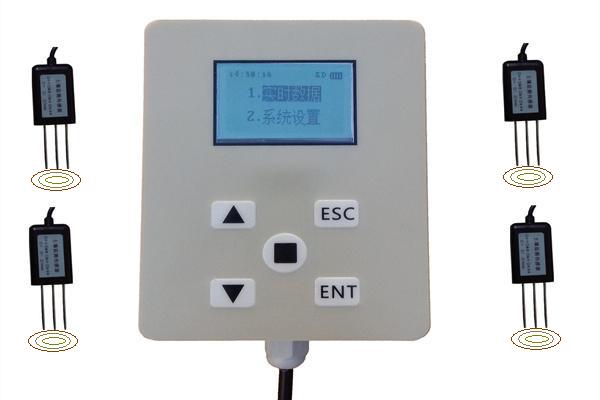

土壤温湿度速测仪功能强大，可用于农业，林业，环境保护，水利，气象等行业部门墒情监测、节水灌溉。可对各种土质的土壤进行野外流动现场测试，快速准确检测土壤容积含水量。不仅能测试土壤表层水分，还能够测试土壤深层水分，能够满足上述行业的科研，生产，教学等相关工作需求。
主机具有采集（土壤水分，温度）、存储、查看历史数据等功能，并可设定采集时间间隔（1分 — 23:59分）自动采集并存储多达10万条数据，通过USB数据线与电脑连接，配套上位机软件功能强大，可以查看数据曲线，而且可将主机中的数据存储为Excel文件，方便用户保存。
功能特点：
- 体积小巧美观便于携带，大屏幕液晶显示，操作方便。
- 一键式切换，可以手动记录也可脱离电脑随时设置采样间隔，自动记录数据。
- 实时显示功能，可存储大于10万条数据，可以在仪器上查看历史数据和采集数据的时间，也可将仪器与电脑连接，通过上位机可以在电脑上实时显示参数曲线。
- 具有手动、自动和电脑锁定三种模式可选择，三种模式用户可根据需要自行设定。
- 交直流两用，在野外时可以用电池采集数据，也可用市电长时间记录数据。
- 断电后已保存在主机里的数据不丢失。
- 计算机软件具有强大的数据处理功能，可把采集数据形成曲线图，直观显示。也可对采集的数据存储为Excel电子表格文件，方便用户保存和处理数据。
农业环境气象站物联网主机 | |||
气象监控主机是一款农业环境气象站控制主机。该设备具有可以链接采集我公司任何传感 器,或者485接口ModBus协议类型的传感器设备（大32个节点），如土壤温湿度，空气温湿度，土壤PH， 光照强度，风速风向等；该设备即可通过RJ45网口也可通过GPRS方式将数据上传到监控软件平台,用户可以 通过电脑或APP远程查看监控数据，同时该监控主机还带有,1路ModBus-RTU从站接口也可将数据通过 485通信的方式上传至客户的监控软件或PLC组态屏等；该主机能够外接1台大1024*256点阵的LED屏； 该主机还可具有短信报警功能，采集数据超限后可发短信进行报警，并该主机可通过短信进行远程参数配 置。
|
