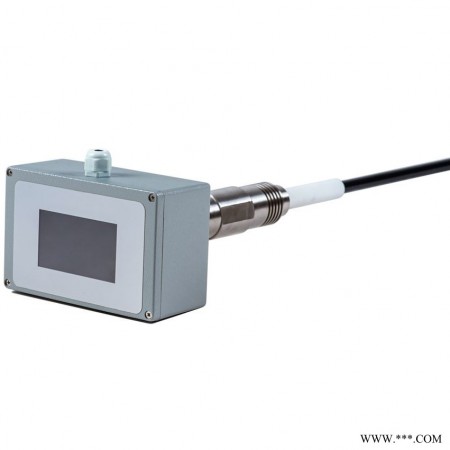

粉尘浓度智能型监测仪工作原理

含有粉尘颗粒的气固两相流体在输送过程中，由于颗粒与颗粒、颗粒与管道内壁的碰撞和摩擦，将使颗粒带上电荷，形成静电场。当带电颗粒通过测量电极时，测量电极感应出正负电荷，电荷在转移运动中形成电流信号；此交流电信号的大小和质量含量成正比。通过对此电信号进一步放大、运算处理，从而精测出浓度（mg/m3）。

粉尘浓度智能型监测仪特点：
1、利用电荷感应原理测量浓度，测量精度高。
2、一体化结构，电流信号输出距离远，抗干扰能力强。
3、测量电极采用进口保护材质喷涂，提高耐高温、抗腐蚀和防粘附的能力，减少清理维护，延长使用寿命，提高了产品质量。

技术要求

 HR-HT粉尘检测仪符合GB/T 6587-2012《电子测量仪器通用规范》的4.7中Ⅱ组基本环境使用条件和2级运输流通条件，见表1。

环境温度	-40～80℃（电子部件）
环境湿度	45%～95%RH
测量压力	≤2.5MPa
量程	0-10mg/m³、0-50mg/m³、0-100mg/m³、0-200mg/m³、0-1000mg/m³
测量温度	-50～260℃（标准型）
粉尘颗粒	标称直径0.1µm～200µm
测量管道介质流速	0-50m/s
插入长度	L=500mm、L=800mm（标准型）
输出方式	DC4－20mA
接线方式	二线制
供电电压	DC24V
连接方式	M27×2不锈钢安装底座
防护等级	IP65/NEMA4铝合金壳体，适合非腐蚀性环境内安装，特殊材料探头
变送器功耗	小于1W
接地电阻	＜4Ω

 参考标准：HJT 75-2007、HJ-T76-2007、GBZT 192.1-2007
