颗粒物监测系统

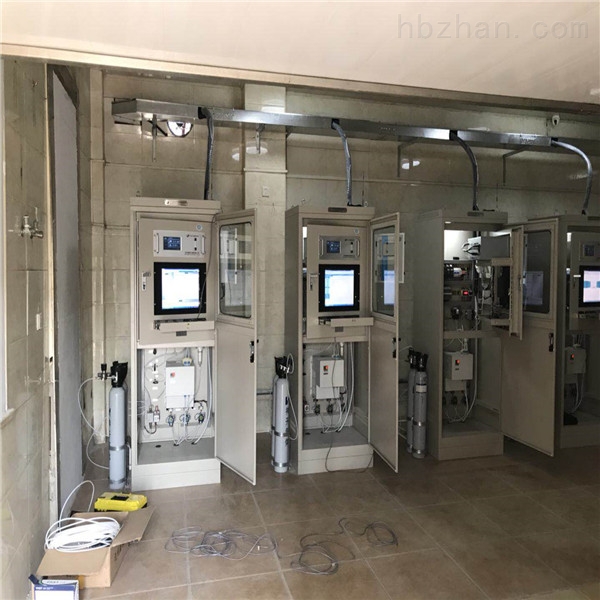

烟气连续在线监测系统运用抽取冷凝采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。并按照标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。

    烟气连续在线监测系统主要由以下几个子系统组成：

    1、固态颗粒物连续监测子系统，采用激光后散射单点监测。

    2、气态污染物连续监测子系统多组分气体分析仪（SO2、NOX、CO、CO2、HCL、HF、NH3）

    3、烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统

    4、数据处理与远程通讯系统

颗粒物监测子系统

技术特点

 采用激光背向散射原理；

  高分辨率，适用于低浓度排放和高浓度排放的监测；

单臂安装，无需对光，安装维护简单方便；

抗干扰性强，不怕机械振动及烟气两相流温度不均造成的光束摆动；

 非点测量，具有较大的取样区；

l校准器就地放置，避免混淆及丢失；

  采用标准4-20mA工业标准电流输出，连接方便；

l仪器整体功耗非常小,大约5W左右。

颗粒物监测系统

测量原理

激光器发出的经准直的激光束照射烟尘，测量区烟尘产生的特定立体角的散射光汇聚到检测器，通过散射光的强度与烟尘颗粒物浓度的线性关系，得到烟尘颗粒物的浓度值。

技术指标

v       检测原理：激光背向散射法

v       光源及波长：半导体激光器650nm

v       量程范围：0~100/0~250/0~500/0~1000/0~2000mg/m3（其它量程可定制）

v       小检测下限：1mg/m3

v       安装方式：单端安装

v       输出信号：4～20mA模拟信号

v       线性误差：≤±2%F.S.

v       零点漂移：≤±2%F.S.

v       量程漂移：≤±2%F.S.

v       准确度：≤±2%F.S.

。

系统特点：

· 高精确度的直接采样、气体测定
· 气体排放总量的计算
· 可满足多系统转换测定的需要
· 可监视测定值及分析仪的状况
· 可做日报、月报、年报
· 可同时测定气体条件补偿的温度、压力、水分
