标准和规范

《大气环境质量标准》GB3095－1996

《火电厂大气污染物排放标准》GB13223-2003

《生活垃圾焚烧污染物控制标准》GB18485-2014

《火电厂烟气排放连续监测技术规范》HJ/T75-2007

《城市生活垃圾焚烧工程技术规范》CJJ90—2002

《城市生活垃圾焚烧炉技术规范》CJ/T118—2002



5.1设备名称：固废垃圾焚烧烟气监测系统。

5.2设备型号:（  TR-9300E ）。

5.3安装位置及监测项目：SO2、O2、NOx浓度(NO、NO2同时在线监测)、CO、NH3、温度、烟尘、压力、流量、湿度。

5.4安装数量：1套CEMS。

5.5仪表的输出单位：

5.5.1 SO2、NOx、CO、NH3、烟尘浓度单位以“mg/Nm3”计。

5.5.2 烟气含氧量以“%”计。

5.6 CEMS测量方法

5.6.1烟气采样方法：直接抽取法（全程伴热法）





5.6.2 SO2监测方法：FTIR 傅里叶变换红外光谱法

5.6.3 NO—NO2—NOx监测方法：FTIR 傅里叶变换红外光谱法

5.6.4 CO监测方法：FTIR 傅里叶变换红外光谱法

5.6.5 CO2监测方法：FTIR 傅里叶变换红外光谱法

5.6.6 NH3监测方法：FTIR 傅里叶变换红外光谱法

5.6.7 H2O监测方法：FTIR 傅里叶变换红外光谱法

5.6.8 O2监测方法：氧化锆法

5.6.9 粉尘监测方法：激光前向散射法（旁路抽取式）

5.6.10 温度检测方法：热电阻

5.6.11 压力检测方法：差压法

5.6.12 流量检测方法：皮托管法

  技术参数

l 测量范围：0-20.6% O2

l 精 度：≤±2%FS

l 被测烟气空气过剩系数范围：0.1-99；

l 响应时间：≤3 秒（90%响应）；

l 电流输出：0-10mA 或4-20mA;

l 电 源：220V±10% 50HZ±5%

l 工作条件：环境温度；0-50℃；

l 相对湿度：<85%

l 防护等级：IP65

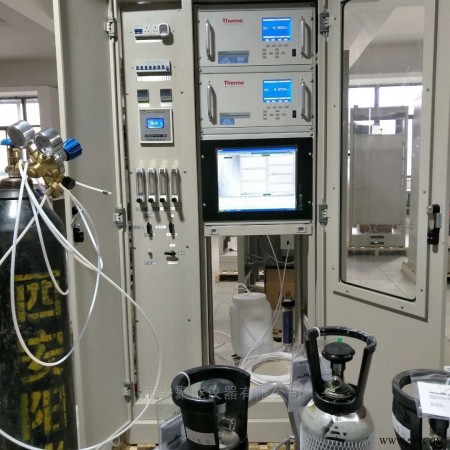

固废垃圾焚烧烟气监测系统

测试技术： FTIR 傅里叶变换红外光谱监测气体：本项目：SO2、NOx浓度(NO、NO2同时在线监测)、CO、NH3、量程范围:NOx：0-600mg/m3；SO2：0-200mg/m3;CO：0-200mg/m3;NH3：0-50mg/m3；H2O：0-40%（分析量程依据《生活垃圾焚烧污染物控制标准》GB18485-2014标注制定，如与现场执行标准存在偏差，则量程可变更）傅利叶变换红外:2102 过程FTIR 光谱分辨率:0.5 – 16cm-1 扫描速度:每秒一次在0.5cm-1分辨率下扫描时间:1-300 秒 红外光源:碳化硅 参考激光:氦氖 (15798.2cm-1) 检测器:液氮冷却MCT或半导体制冷冷却MCT（汞-镉-碲化物） 吹扫压力:max大20 psig (1.5 bar)  光谱室吹扫流量：0.2升/分，干燥氮气或露点在-70℃以下无二氧化碳的洁净干燥空气光学系统吹扫流量：0.2升/分，干燥氮气或露点在-70℃以下无二氧化碳的洁净干燥空气压力传感器：MKS Baratron®电容式薄膜压力传感器吹扫接口： Swagelok®快速接头通讯： RJ-45 交叉以太网口输出选项： OPC, Modbus, AK 尺寸：445mm宽X 318mm高X 648mm深安装：可安装于19英寸标准机柜电源：120 或240 VAC, 50/60 Hz, 3A 重量：50 公斤
