SD941X电动法兰式伸缩蝶阀
本公司经营的电动法兰式伸缩蝶阀是由角行程电动执行器于伸缩蝶阀组成，电动执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。 电动伸缩蝶阀其主要特点如下： 1、设计新颖、合理、结构独自、重量轻、操作方便、启闭迅速； 2、伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。 3、密封部位可调节更换、密封性能可靠等特点 |
性能参数
工作压力(MPa) | 0.6 | 1.0、1.6、2.5 | ||
适用温度(℃) | 橡胶密封≤80℃ | 适用温度(℃) | 金属硬密封≤425℃ | |
适用介质 | 水、污水、油品、空气等 | 适用介质 | 水、蒸汽、污水、油品、空气等 | |
材料 | 阀体 | 灰铸铁 | 灰铸铁、铸钢 | 球墨铸铁 |
蝶板 | 球墨铸铁(表面处理) | 球墨铸铁、不锈钢 | 球墨铸铁 | |
阀杆 | 2Cr13 | 不锈钢、碳素钢 | 铬不锈钢 | |
技术参数
公称通径 | DN（mm） | 50～2000 | ||
公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | 0.66 | 1.1 | 1.76 | |
气密封试验 | 0.6 | 0.6 | 0.6 | |
适用温度 | ≤80℃～425℃ | |||
适用介质 | 空气、水、蒸气、煤气、油品等。 | |||
驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
执行器参数
执行器类别 | 引进型JOX系列执行器参数 | 引进型3610R系列执行器参数 | 引进型JHQ系列执行器参数 |
电源电压 | 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC | ||
输出力矩 | 50N·M～2000N·M | 50N·M～1500N·M | 50N·M～3000N·M |
动作范围 | 0～90° 0～360° | 0～90° | 0～90°、0°～270°可选 |
控制方式 | 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) | ||
动作时间 | 15秒/30秒/60秒 | 10秒/15秒/30秒 | 18S～112S |
保护装置 | 过热保护 | 过载保护 | 内置过热保护、过载保护 |
环境温度 | -30°～60° | -30°～60° | -20℃～+70℃ |
手动操作 | 同附带手柄操作 | 同附带手柄操作 | 机械离合机构，配手轮操作 |
机械限位 | 电气、机械二重限位 | 电气、机械二重限位 | 2个外部调整螺栓 |
防护等级 | IP65 | IP55 | IP65、IP67、可定制IP68 |
防爆等级 | 无防爆 | ExdⅡ BT4 | ExdⅡ BT4,ExdⅡ CT6 |
位置测量 | 可选装开关或电位计 | 比例控制单元 | 电位计、比例控制单元 |
驱动电机 | 8W/E | AC可逆电机 | 鼠笼式异步电机 |
进线接口 | PE1/2〞进线线锁 | 2-PF 1/2〞进线线锁 | 2个 PF 3/4” |
壳体材料 | 铝合金 | 钢，铝合金 | 钢，铝合金，铝青铜，聚碳酸脂 |
外涂层 | 干粉，环氧聚酯，具有防腐功能 | ||
1.电源：电机为三相交流，380V（特殊订货660V、440V或220V），50Hz（特殊订货60Hz）；控制线电压220V/50Hz（特殊订货60Hz）；远程控制电压24VDC。
2.
环境温度：-20—+60℃（特殊订货-60—+80℃）
3.
相对温度：≤90%(25℃时）
4.
普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性 气体混合物。5.
防护等级：户外型和防爆型为IP55（可订制IP67）。6.

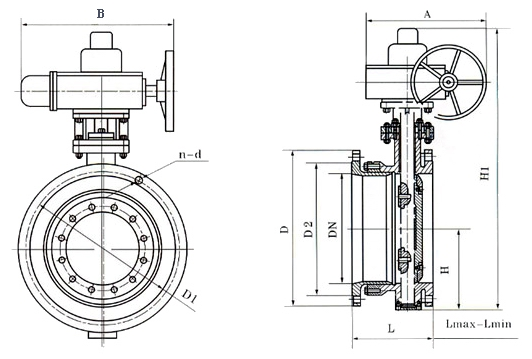

工作制：为短时10分钟（可订制30分钟）。外形结构图
主要外形尺寸
公称 | 外形尺寸(参考值) | 法兰尺寸和螺栓孔尺寸(标准值) | ||||||||||||||
高度 | 结构长度L | 执行器宽度 | 0.6MPa | 1.0MPa | 1.6MPa | |||||||||||
毫米 | H | H1 | 大 | 小 | 标准 | A | B | D | D1 | n-d | D | D1 | n-d | D | D1 | n-d |
50 | 80 | 440 | 186 | 156 | 171 | 250 | 255 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 95 | 445 | 190 | 160 | 175 | 250 | 255 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 98 | 476 | 198 | 166 | 182 | 250 | 255 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 114 | 504 | 228 | 188 | 208 | 250 | 255 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 128 | 550 | 240 | 201 | 220 | 250 | 255 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 139 | 652 | 240 | 206 | 226 | 300 | 315 | 265 | 225 | 8-18 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 174 | 732 | 265 | 219 | 242 | 300 | 315 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 215 | 823 | 295 | 240 | 267 | 300 | 315 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 245 | 877 | 308 | 254 | 282 | 300 | 315 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 270 | 932 | 327 | 272 | 300 | 300 | 315 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
400 | 305 | 1047 | 368 | 308 | 338 | 300 | 315 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
450 | 325 | 1092 | 370 | 310 | 340 | 575 | 714 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
500 | 360 | 1182 | 392 | 332 | 362 | 575 | 714 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
600 | 445 | 1380 | 441 | 375 | 408 | 656 | 810 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
700 | 505 | 1502 | 460 | 400 | 445 | 656 | 810 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 560 | 1545 | 499 | 445 | 475 | 656 | 810 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
900 | 630 | 1710 | 520 | 460 | 490 | 785 | 863 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
1000 | 680 | 1805 | 600 | 530 | 565 | 785 | 863 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
1200 | 795 | 2096 | 675 | 571 | 623 | 785 | 863 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
1400 | 900 | 2296 | 760 | 684 | 722 | 790 | 1338 | 1630 | 1560 | 36-36 | 1675 | 1530 | 36-42 | 1685 | 1590 | 36-48 |
1600 | 1100 | 2720 | 860 | 770 | 815 | 868 | 1476 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 | 1930 | 1820 | 40-56 |
1800 | 1124 | 2830 | 930 | 830 | 880 | 868 | 1476 | 2045 | 1970 | 44-39 | 2115 | 2020 | 44-48 | 2130 | 2020 | 44-56 |
2000 | 1292 | 3120 | 1020 | 920 | 970 | 965 | 1600 | 2265 | 2180 | 48-48 | 2325 | 2230 | 48-48 | 2345 | 2230 | 48-62 |
工开阀门承诺：
（1） 严格按照合同要求，提供符合设计标准，质量合格的产品。
（2）严格检查和控制原材料、原器件、配套件的进厂质量。
（3）保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。
（4）按合同规定的关键部件必须符合有关资质的要求，并经需方认可。
（5） 按合同规定向监造单位提供有关部门标准和图纸，并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表，需方所派监造是督促我方按标准生产合格产品，但并不减我方的一切质量责任。
（6） 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准，供方无条件更换。在安装和试运行过程中，设备出现质量问题，先处理问题，再分清责任，一切以满足工程进度需要为准则。
