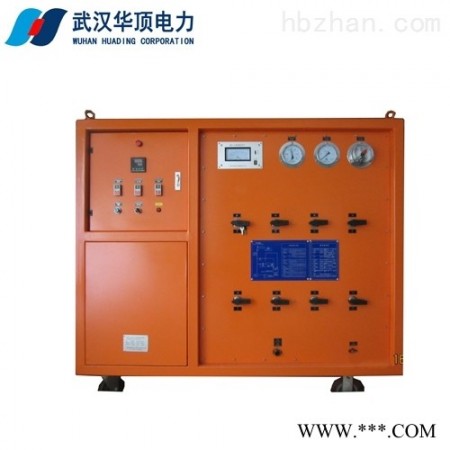

一、产品概述：

SF6气体回收充放装置*,主要功能件有压缩机、真空泵、制冷系统、干燥过滤再生器、加热器、净化器、过滤器、管道、阀门、仪表、电气控制以及结构件，框架面板、走轮和贮罐等.

二、产品功能：

1. 对装置本机以及电器设备、贮罐、抽真空和真空度的测量

2. 对电器设备中的气体进行回收

3. 对回收和回充的SF6气体进行干燥、净化处理

4. 对SF6电器进行充气

5. 对电器中SF6气体进行压缩液态贮存

三、组成部件优点:

(1)设计先进，功能齐全，结构合理，操作简洁明了。

(2)压缩系统:采用SF6封闭压缩机，无泄漏。

(3)抽真空系统采用旋片式真空泵，有自动防止返回油装置。

(4)净化系统采用日本CKD公司原理过滤器，过滤器采用电加热及内装高效吸附剂，净化效果更显著(无需频繁更换吸附剂)。

(5)装置电气系统三相电源自动确认、断相自动保护。

(6)装置控制系统采用技术的SF6阀门

四、主要配置：

1、SF6压缩机要求:CA-0300封闭压缩机

a:理论排气量:12m3/h

b:排气压力:2.5Mpa

c:吸气压力:50Kpa

d:吸气压力:0.35~0.8 Mpa

e:功率:2.2KW

f:电源:380V 50HZ

2、真空泵采用:双级旋片式真空泵

a:真空泵采用水冷式

b:抽真空速率4L/s

五、SF6气体回收充放装置*技术条件：

1、形式:移动式、风冷式

2、工作原理HDQC-SF6气体回收充放装置*

1) 使用压缩机高压冷凝液化SF6气体。

2) 热交换器辅助气体回收和回充

3) 充气时经缓冲-气体充入

3、主要性能及技术参数

(1) 装置极限真空度≤133Pa(特别要求可≤5Pa)

(2) 装置抽真空速率55m³/hHDQC-SF6气体回收充放装置*

(3) 装置充气初压力<133Pa(用户要求自定)
