 1、空调喷雾节能主要用于风冷机组，通过喷雾把风冷式冷凝器改为蒸发式冷凝器，使他的冷却工况发生了变化，可以节能25%以上。

2、节能：由于蒸发冷凝器的冷凝温度随湿球温度而变化，一般湿球温度比干球温度低6～8℃，这就意味着在同样环境温度下，使用蒸发冷凝器，可使冷凝系统的冷凝温度下降6—10℃，与水冷冷凝器相比，由于它是直接与环境空气换热，可使系统和压缩机节能25%以上。

3、显热与潜热：物体在加热或冷却过程中，温度升高或降低而不改变其状态吸收或放出的热量，为“显热”。人能明显的冷热感觉，也可用温度计测出来。将水从20℃升高到80℃吸收到的热量，叫显热。物体吸热或放热中，其物态发生了变化(如气体变液体，液体变气体)，温度不变，吸收或放出的热量叫潜热。潜热不能用温度计测量出来，人体也无法感受到，可通过实验计算出来。水从100℃液态变为100℃气态吸收的热量就是潜热。蒸发器冷凝器是利用喷雾吸收的蒸发潜热，可以带走的热量是水直接冷却，水温变化的显热的上百倍；与直接风冷相比，风的传热性能比水相差甚远，风冷机组的能效比会更低。风冷机组通过对室外机的喷雾，使风冷冷凝器改为蒸发式冷凝器，提高空调机的能效比，是目前国内外对风冷机组节能的有效方法和发展方向。

4、节水：水冷式冷凝器1kg冷却水能带走4.6—6.9W的热量，水在常压下蒸发能带走676W热量，因而蒸发式冷凝器理论耗水量仅为一般水冷式冷凝器的1%，实际上由于吹散损失、排污换水等，耗水量为一般水冷式冷凝器的5%—10%。

高压微雾设备特点

  传统的微雾喷雾因为压力低,没有特殊的喷嘴和有高效的水质处理器,喷雾效果会大打折扣.同时低压喷雾系统在喷雾静止时会形成水滴.(这是所有低压喷雾系统的通病)。

  产品采用意大利柱塞泵将经过精密过滤器处理过的水加压至8~14ＭPa，再通过高压管路传送到雾化喷嘴，在高水压的挤压下产生高速旋转，以1~10μm水雾粒子喷射到整个冷凝器外表。

1)    雾细：高压微雾喷嘴每秒能产生50亿个雾滴，雾滴的直径仅为1～15μm,尤如山中云雾，加湿降温效果好。使用喷雾系统时其目的在于使喷雾系统制造的雾颗粒未接触到地面以前就能够蒸发，能达到此目的的方法是将雾颗粒变为愈小愈好。雾颗粒越小，就雾颗粒的数量而言，雾颗粒的表面积愈大，结果雾颗粒蒸发率愈高，所能达到的加湿效果愈好。此种喷雾系统产生的雾点直径平均值约10微米(0.01mm)，由于体积极小(为一般人头发直径的1/10)，重量轻，可以象自然雾般均匀扩散漂浮，所以即使在相对湿度较高的地区也能*被空气吸收，充分发挥加湿的效果。喷嘴喷孔越小，喷出雾点越细蒸发越快速，冷却效果越好。为使喷嘴免于阻塞，高品质的水源供应是必要的。

2)       高效水处理:前置三级1~5μm粗滤装备,后置为0.01μm物理膜精滤技术,处理能力2000L/H-5000L/H。

3)       节能：雾化1公斤水仅消耗6W功率，是传统电热加湿器的百分之一，是汽水混合式加湿器的十分之一。

4)       可靠：高压微雾加湿系统主机采用进口工业型柱塞泵，能够24小时连续运转，喷嘴及水雾分配器无动力易损部件，在高粉尘环境中不会损坏。

5)       安全自动泄压：当喷雾机停止工作时，机体自动将高压喷管的压力释放，防止喷头滴水。

6)       自动缺水断电系统：防止因无水时泵空转现象，提高泵寿命

7)       卫生：高压微雾系统的水是密封非循环使用的，不会导致细菌的繁殖。

8)      加湿量：加湿量大且喷嘴可以自由组合。加湿量从5kg/h~1800kg/h进行无级调节。加湿效率高达95%以上。

喷雾系统安全操作规程

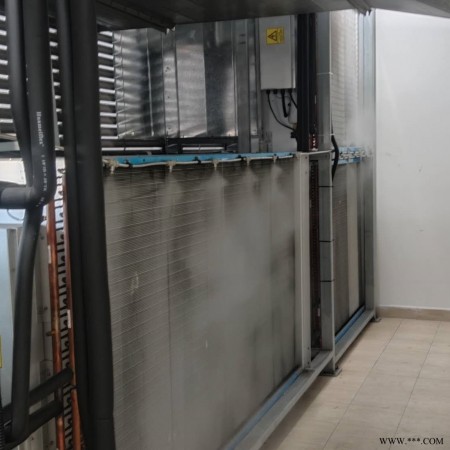

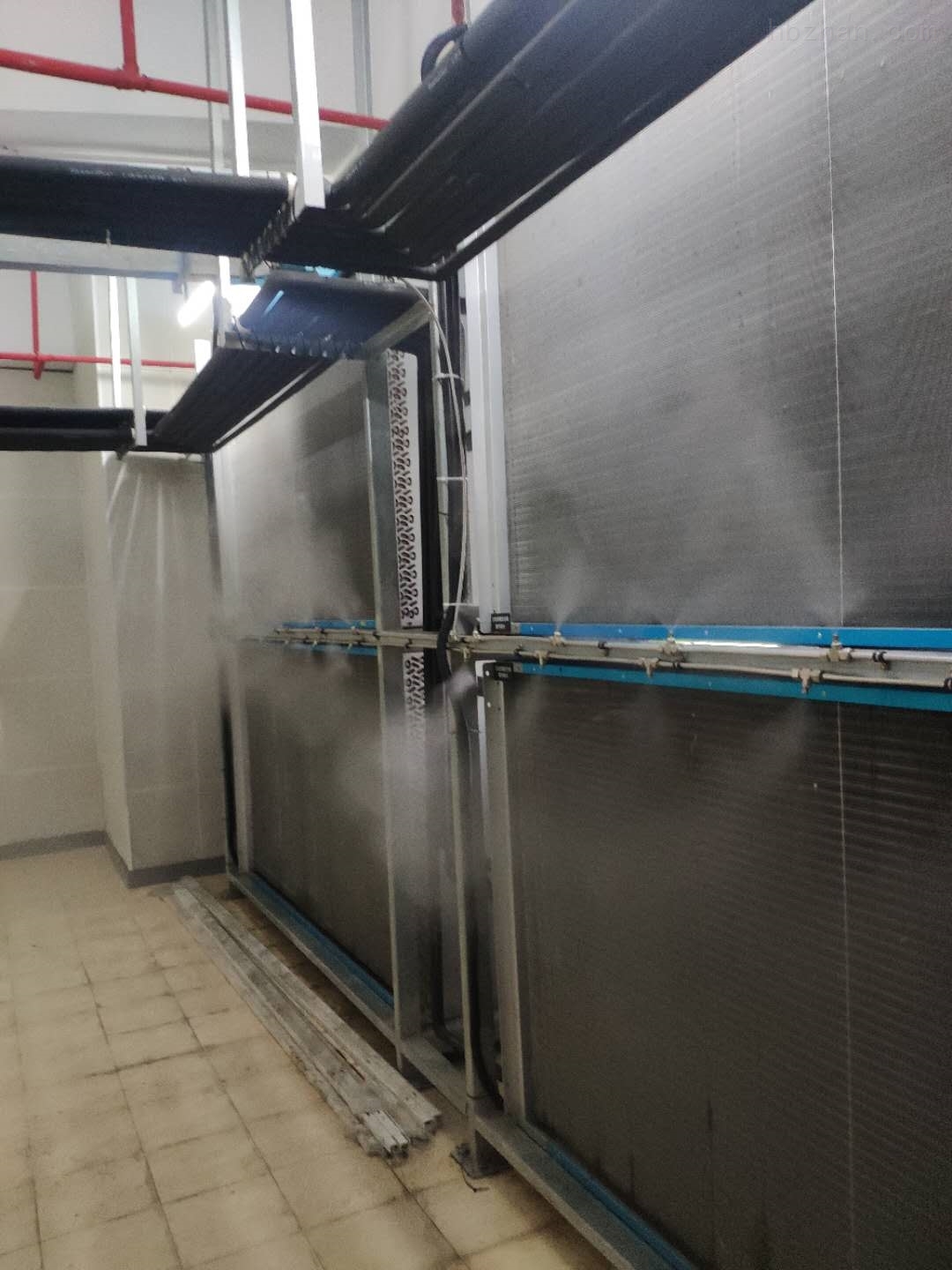

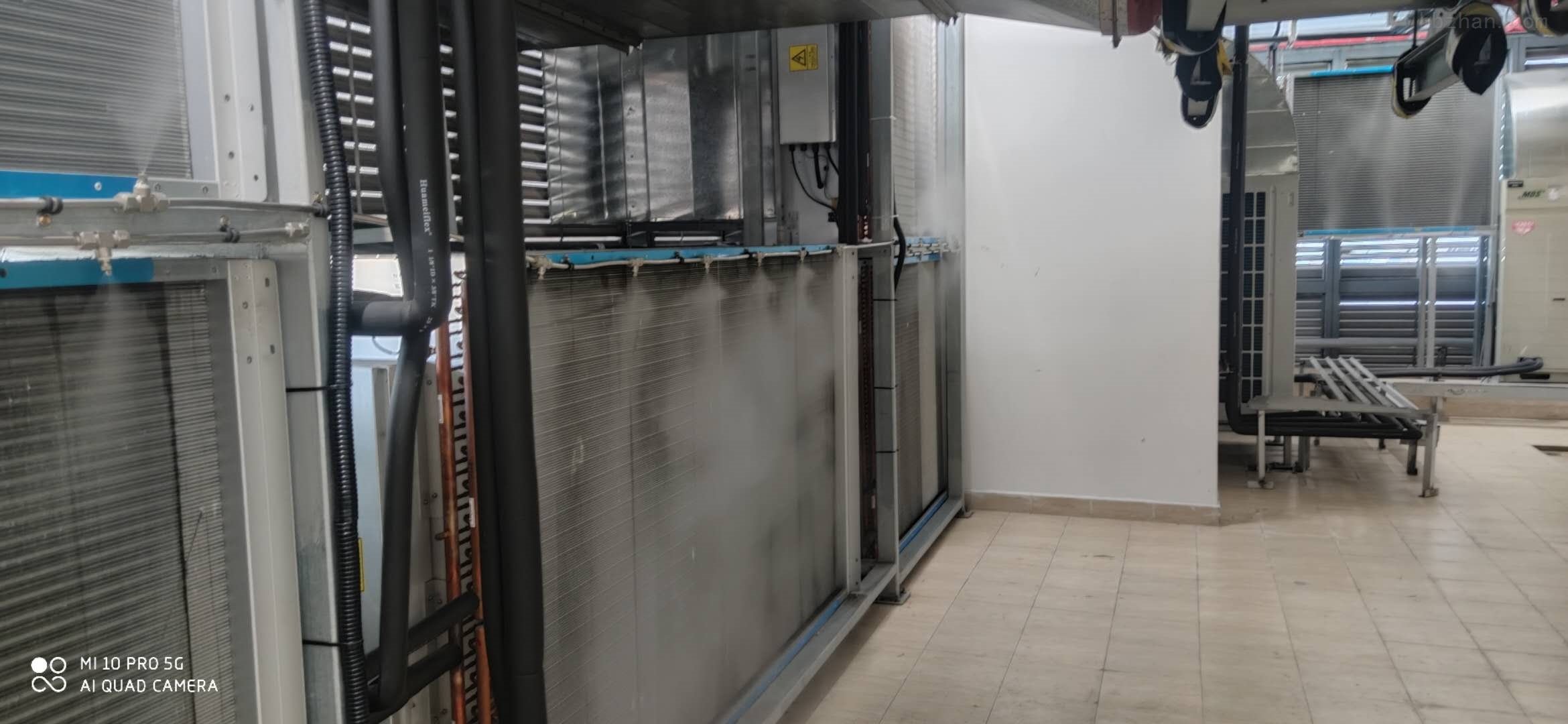

  本套喷雾降温系统是以水的微雾化状态喷出至空调冷凝器翅片上，吸收冷凝器翅片上的热量，水雾吸收冷凝器中的冷媒热量后迅速蒸发，从而达到降低冷凝温度的目的。本套系统包括：喷雾主机一台、0.8m³水箱一个、四级水净化装置一套，控制箱一台，电磁阀、继电器与空调主机数量相同。相关电气控制一套以及铜管、喷头(每个冷凝器模块12个）若干。

1、主机系统：包括一台德国AR高压柱塞泵体、一个主机水箱以及PLC电气控制系统组成。柱塞泵电动机P=1.5kW，电机绕组角形连接，额定电流为7A，电气控制系统中设有相序保护和过载保护，以免损坏泵头。泵头里面的机油必须每月更换一次，并做好记录。加机油先从排油口把机油*排尽，再将排油螺丝拧紧，把机油从机油口加进去，机油加至视液镜一半位置为准。为了供水正常，主机内设一主机水箱，并设有水位下限开关，确保在无水情况下泵体停止运行。在泵头出水处即高压水管处设有泄压阀一个，在泵体停止运行时泄压阀开启及时泄压，使得泵体在下次启动时能轻载启动，减少磨损和堵塞。在系统运行时要经常检查。整套喷雾系统的控制要求包括运行模式、控制时段、喷雾时间等都可以在人机界面----触摸屏上来设定。

2、电磁阀系统：本系统对空调主机喷雾通断的控制取自空调主机的开关信号，由每台机的电磁阀来控制这台机的喷雾。在相关空调主机开关机时，相应电磁阀线圈通断电，这台机组开始或停止喷雾。在日常设备管理中要经常检查电磁阀，避免电磁阀损坏而影响空调喷雾。

3、净水系统：本系统净水装置为4级过滤，包括1级1~5微米溶喷PP芯，2级烧结活性炭/1微米PP芯，3级椰壳颗粒活性炭1微米PP芯，4级超滤0.01微米膜。系统在4级过滤体上装有反冲排污阀，用以冲洗过滤芯，使其避免过滤芯太脏而影响水量和过滤质量。在使用中应不断检查，定期更换。

4、在主机启动前，先合上主机电源总开关，开启进水阀，检查主机水箱水位，调节压力阀，使系统运行时高压水管里面的压力达到0.5MPa左右。

5、PLC控制板开关机条件：PLC设有进风温度、湿度、水位开关、压力开关和空调开关机信号，当这个温度高于设定值，湿度低于设定值，水位开关高于设定值，其中一台空调机开机，所有条件都达到时，柱塞泵开机喷雾；当温度低于设定值，湿度高于设定值，水位开关低于设定值，所有空调机关机，以上因素其中一个满足设定条件，主机就会停机，柱塞泵停机停止喷雾。
