JH-115智能数显压力控制器
智能数显压力控制器概述
是集压力测量，显示，输出、控制于一体的智能数显压力测控产品。该产品为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理的信号控制两路开关，对控制系统压力进行测控。该智能数字压力开关使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示和控制。
二、 特点
4位数字显示当前压力值
压力预设开关点和开关点动作延时功能
开关输出功能可选（迟滞功能，窗口功能）
设有节点动作发光二级管，便于观察
按键调校及现场设置各种参数，操作方便
2路开关量输出，带载能力1.2A
模拟量输出（4～20mA）或RS485数字输出
压力接口可330°旋转
技术参数
控制范围 | -0.1~0~100Mpa | 控制精度 | ≤±0.5%FS |
稳定性 | ≤0.2% /年 | 显示精度 | ±0.1%FS |
显示方式 | 4位数码管 | 显示范围 | -1999~9999 |
电源范围 | 24V±20% | zui大功耗 | < 1W |
负载容量 | <24V 1.2A | 开关类型 | PNP，NPN 可选 |
响应时间 | ≤5ms | 开关寿命 | >100万次 |
防护等级 | IP65 | 介质温度 | -20~80℃ |
外形尺寸
五、 安装
5.1机械连接
JH-115可以通过压力管接头（DIN3582外螺纹G1/4）（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

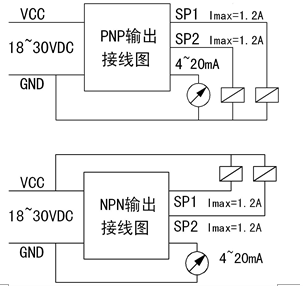

5.2电气连接
PG-115 | PG-115M | PG-115A1 | PG-115R |
赫斯曼 | M12*1 -4P | M12*1 -5P | 6芯航插 |
