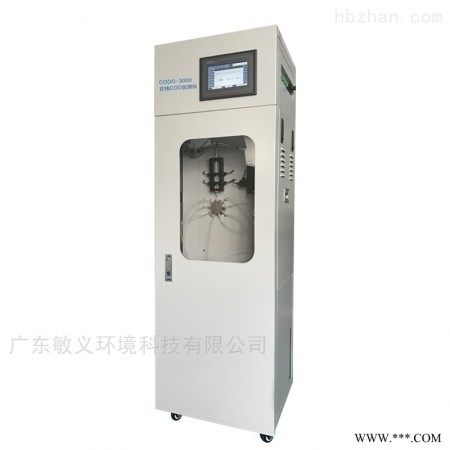

广东水质在线监测系统

技术指标：

方法依据：国家标准GB11914-89《水质-化学耗氧量测定-重铬酸钾》；

测量范围：5-1500 mg/L COD；

准 确 度：≥100mg/L时，不超过±10%；＜100mg/L时，不超过±8mg/L；

重 复 性：≥100mg/L时，不超过±10%；＜100mg/L时，不超过±6mg/L；

示值误差：不超过±10%；

测量周期： ***小测量周期为50分钟，据实际水样，可在5～120min任意

修改消解时间；

采样周期： 时间间隔（55～9999min任意可调）和整点测量模式；

校准周期： 1～99天任意间隔任意时刻可调；

维护周期： 一般每月一次，每次约30min；

水质在线监测应用场景：

1、江河、 湖水、水利枢纽水质检测

该体系可采用电压配电，也可采用太阳能发电配电，池河湖产业化部署监测设备，以物联网为媒介，以互联网大数据、云技术，根据创建管理信息系统服务平台，给予全面的水质监测系统。

2、污水处理站水质检测

该体系可完成对公司污水、生活污水的全自动解决取样、总流量的在线监测和关键环境污染因素的在线监测；即时把握公司及大城市工业废水状况及污染物质排出总产量，完成数据监测全自动传送。

3、水产品 饲养水质检测

该体系可对水质多种主要参数完成24钟头实时监测，随时终端设备查看。最大限度处理水产品养殖没法实时监测水质、水质主要参数转变预警信息艰难等饲养难题。

4、游泳馆水质检测

游泳馆水质情况立即影响到身体健康，泳游池水面不清洁会对游泳者造成伤害。该体系可实时监测泳游池水质情况，协助泳游池使用人对水面水质质开展维护保养。

广东水质在线监测系统云平台架构分为四层：物理环境感知层、环境数据采集显示层、环境数据通信网络层、环境在线云平台层。

1：环境控制及测量传感器层

客户可根据现场需要采集控制的环保对象选择传感器，如：溶解氧传感器（带温度）、pH 传感器、电导率传感器、浊度传感器、氨氮分析仪、总有机碳分析仪 TOC等 ，然后进行现场施工装配。

2：环境数据采集

现场工程可根据确定的传感器，选择合肥一丘ModBUS-RTU总线采集控制IO卡，如：WTD418X  可采集溶解氧传感器（带温度）、pH 传感器、电导率传感器等；WTD914P，可采集温湿度传感器、传感器电源；WTD934G，可控制传感器供电。

3：环境数据通信网络层

通信网络层由各种网络方式负责把采集到的各个环境数据传递到云平台，同时也会根据云平台的指令传递及控制现场设备，从而采集控制所有的感知层传感器。

4：环境在线监控云平台层

云平台层为是应用层的基础平台，是环境在线监控物联网系统与用户的接口。环境在线监控云平台，可根据监控点的数量及监控点的传感器，灵活配置或定制实时画面、历史数据画面、报表、统计分析、实时报警、维护提醒，同时可将报警或超标信息推送到相关人手机短信或手机微信中。
