水质在线监测系统

环境水质智能监控系统云平台架构分为四层：物理环境感知层、环境数据采集显示层、环境数据通信网络层、环境在线云平台层。

1：环境控制及测量传感器层

客户可根据现场需要采集控制的环保对象选择传感器，如：溶解氧传感器（带温度）、pH 传感器、电导率传感器、浊度传感器、氨氮分析仪、总有机碳分析仪 TOC等 ，然后进行现场施工装配。

2：环境数据采集

现场工程可根据确定的传感器，选择合肥一丘ModBUS-RTU总线采集控制IO卡，如：WTD418X (基于Modbus-RTU总线的8路模拟量/热电偶输入模块)，可采集溶解氧传感器（带温度）、pH 传感器、电导率传感器等；WTD914P(基于GPRS通信的4路Pt输入2路数字输出模块)，可采集温湿度传感器、传感器电源；WTD934G(基于GPRS通信的1路网关模块)，可控制传感器供电。

3：环境数据通信网络层

通信网络层由各种网络方式负责把采集到的各个环境数据传递到云平台，同时也会根据云平台的指令传递及控制现场设备，从而采集控制所有的感知层传感器。网络通信方式有：有线以太网、2G/GPRS、3G、4G、5G、NB-IOT等。

若现场采集控制端不需要显示功能或人机交互输入功能，直接使用合肥一丘WTD934G或WTD936G智能云网关产品，一丘的网关专门针对环境水质污染系统现场端已经安装合肥一丘非无线采集产品或已经安装了其他厂家的采集器从而推出的数据智能通信转换器，把现场的采集数据传到云端服务器，其通用性强，能够接入溶解氧传感器（带温度）、pH 传感器、电导率传感器、浊度传感器、氨氮分析仪、总有机碳分析仪 TOC等，具有断点续传功能，确保数据完整性。

4：环境在线监控云平台层

云平台层为是应用层的基础平台，是环境在线监控物联网系统与用户的接口。环境在线监控云平台，可根据监控点的数量及监控点的传感器，灵活配置或定制实时画面、历史数据画面、报表、统计分析、实时报警、维护提醒，同时可将报警或超标信息推送到相关人手机短信或手机微信中。

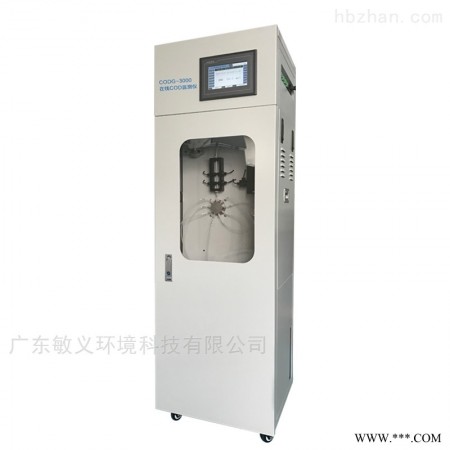

水质在线监测系统

技术指标：

方法依据：国家标准GB11914-89《水质-化学耗氧量测定-重铬酸钾》；

测量范围：5-1500 mg/L COD；

准 确 度：≥100mg/L时，不超过±10%；＜100mg/L时，不超过±8mg/L；

重 复 性：≥100mg/L时，不超过±10%；＜100mg/L时，不超过±6mg/L；

示值误差：不超过±10%；

测量周期：小测量周期为50分钟，据实际水样，可在5～120min任意

修改消解时间；

采样周期： 时间间隔（55～9999min任意可调）和整点测量模式；

校准周期： 1～99天任意间隔任意时刻可调；

维护周期： 一般每月一次，每次约30min；
