产品概述：

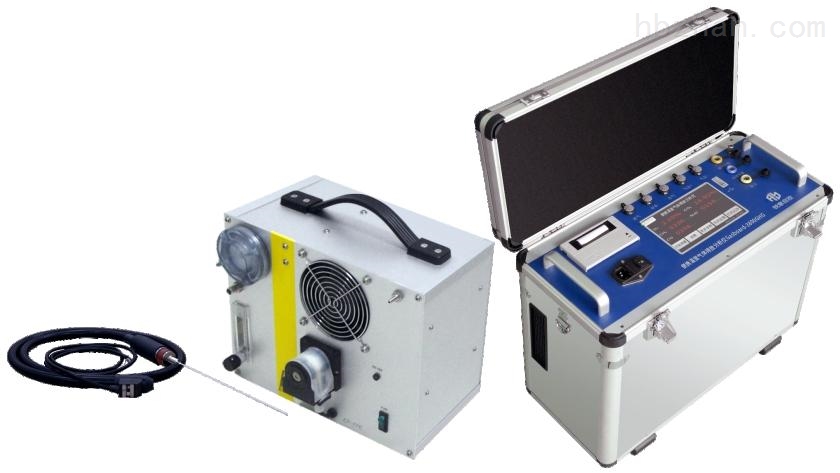

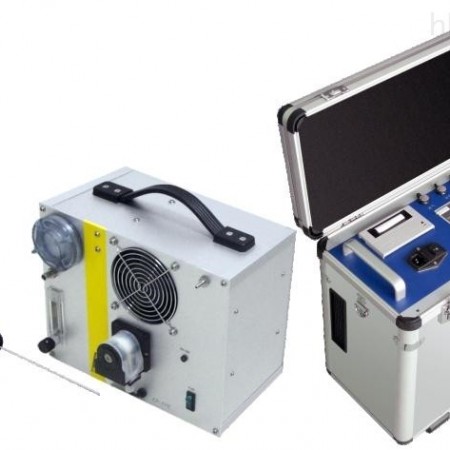

产品名称：便携温室气体（CO2，CH4，N2O）排放分析仪 产品型号：Gasboard-3800GHG湖北锐意（四方光电全资子公司）自主研发的Gasboard-3800GHG型便携温室气体排放分析仪，采用自主知识产权的微流红外隔半气室气体传感技术（国际发明PCT/CN2018100767），可实现同时准确测量CO2、CH4、N2O等温室气体和烟气中的CO气体浓度变化，量程可低至200ppm，精度高达1%F.S.，具备抗气体交叉干扰能力强，漂移量更低等特点。配备一体化采样及伴热装置、便携式预处理装置，并可扩展烟气温度、压力、流速等测量指标，实现排放率、排放总量的统计。 同时针对高浓度CO2以及中高量程的CO测量需求，可选配公司自主知识产权的非分光红外NDIR气体传感器技术的传感器模组进行灵活配置，具备稳定性好、体积小、成本低等特点。
技术原理：
微流红外气体分析技术（NDIR）

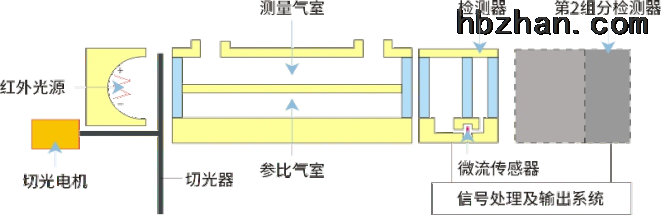

微流红外传感检测技术的工作原理如上图所示，首先红外光源发出的红外光经过切光器进入测量气室，CO2、CH4、N2O、CO等异种原子构成的分子对红外光具有不同的吸收特性，若测量气室中存在上述气体，则进入测量气室的部分红外光会被吸收，未被吸收的红外光进入检测器。检测器由前气室、后气室、微流传感器组成，前、后气室充满待测组分的气体。在红外光的作用下，检测器前、后气室中的气体发生膨胀；因为存在膨胀差异，所以会导致前、后气室之间产生微小的流量；微流传感器检测到该流量后，会产生一个交流电压信号，经信号处理后得到气体实时浓度。
为进一步提高微流红外气体传感器的稳定性和低量程测量精度，四方光电设计了创新的隔半气室，从而在一个红外光源和微流红外探测器结构内，实现对待测气体的参比测量。该技术克服了水分干扰、采用单气室造成的测量稳定性差、采用独立双气室工艺结构复杂等难点问题，并于2019年获授发明“一种气体分析仪及气体分析方法”（zhuan.li号：201710720122.1）。
产品特性： · 可实现一台分析仪同时和连续测量CO2、CH4、N2O、CO和O2等最多五种气体· CO2、CH4、N2O、CO均可选择微流红外技术，量程可低至200ppm，精度高达1%F.S.· 漂移量小，抗水分干扰，长期使用稳定性好· 针对中高浓度测量需求，可采用双光束红外传感技术测量CO2、CO，进行灵活搭配· 同时具备数字和模拟信号输出功能，数据管理简捷· 便携式仪表，并配备高性能采样及预处理装置
技术参数：
| 测量组分 | CO2、CH4、N2O、CO、O2 | |
| 测量原理 | 微流红外传感技术（Micro-flow NDIR） | CO2/CH4/N2O/CO |
| 双光束红外传感技术（Dual beam NDIR） | CO2（高量程）及CO(中高量程） | |
| 电化学传感技术（ECD） | O2 | |
| 测量范围 | 二氧化碳(CO2) | 微流：量程0-500ppm，分辨率1ppm |
| 微流：量程20%，分辨率0.01% | ||
| 双光束：量程25-100%，分辨率0.01% | ||
| 甲烷(CH4) | 量程1000ppm，分辨率1ppm | |
| 一氧化二氮(N2O) | 量程500ppm，分辨率1ppm | |
| 一氧化碳(CO) | 微流：量程200-5000ppm，分辨率1ppm | |
| 双光束：量程1-5%，分辨率0.001% | ||
| 氧气(O2) | 量程0-25%，分辨率0.01% | |
| 测量精度 | 微流红外测量 | CO2/CH4/N2O/CO：±1%F.S. |
| 双光束测量 | CO2，CO：±2%F.S. | |
| 电化学测量 | O2：±2%F.S. | |
| 重复性 | ≤±1% | |
| 响应时间 | T90＜25s | |
| 最佳流量 | (0.7~1.2)L/min | |
| 进气压力 | (2~50)Kpa | |
| 信号输出 | USB，针式打印机 | |
| 电源供电 | AC220V，50Hz | |
| 诊断功能 | 具备自诊断功能检查传感器状态 | |
应用领域：火电厂，钢铁厂、有色金属冶炼厂、炼铝厂，水泥厂，磷肥厂、硝酸厂、硫酸厂，石油化工厂，化学纤维厂，工业窑炉、锅炉，民用采暖锅炉等
