CBRD806H数字式声级计

简介；

CBRD806H系列水文雷达传感器是26G高频雷达式物位测量仪表，测量*大距离可达７０米。 天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于非常复杂的测量条件。

原理；

高频微波脉冲发射较窄的微波脉冲，经天线向下传输，微波接触到被测介质表面

后被反射回来，再次被天线系统接收并将其传输给电子线路部分自动转换成物位信

号。（因为微波传播速度极快，电磁波到达目标并经反射返回接收器这一来回所用

的时间几乎是瞬间的）

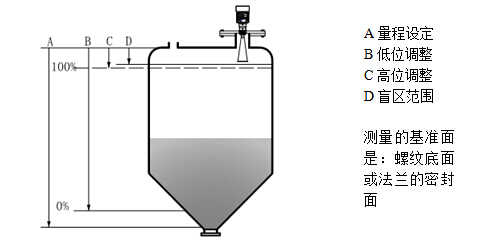

注：使用雷达物位计时，务必保证*高料位不能进入测量盲区（图中D所示区域）

CBRD806H数字式声级计

特点

雷达物位计采用了高达26GHz的发射频率，因而具有：

 非接触雷达，无磨损，无污染

 天线尺寸小，便于安装

 波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物

 几乎不受腐蚀、泡沫影响

 几乎不受大气中水蒸气、温度和压力变化影响

 高信噪比，即使在波动的情况下也能获得更优的性能

产品参数

特征：精度高；抗干扰能力强，不受温度、湿度及风力的影响；安装、调试、使用简单；功耗低。

应用：适用于湖泊、河道、水库、明渠、潮汐水位等水位监测。

zui大量程：30m  增强型：70m

过程温度：（-40~100）℃

过程压力：常压

测量精度：±3mm

天线材料： 不锈钢316L喇叭/PTFE振子

频率范围： 26GHz

信号输出：  RS485/Modbus协议

电　　源： （6~24）V DC

显    示：可选
