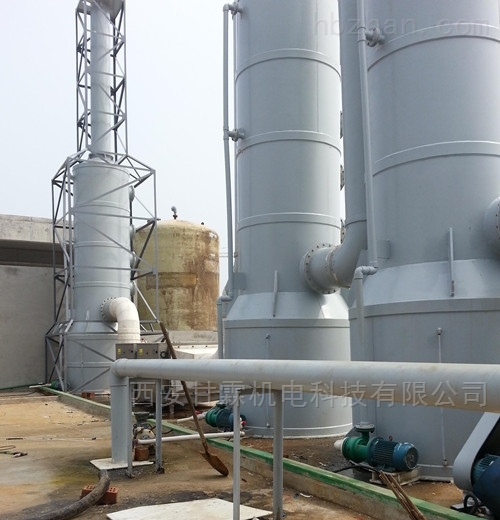

西安生物制药废气处理设备喷淋塔内填料层作为气液两相间接触构件的传质设备。填料塔底部装有填料支承板，填料以乱堆方式放置在支承板上。填料的上方安装填料压板，以防被上升气流吹动。喷淋塔喷淋液从塔顶经液体分布器喷淋到填料上，并沿填料表面流下。气体从塔底送入，经气体分布装置分布后，与液体呈逆流连续通过填料层的空隙，在填料表面上，气液两相密切接触进行传质。当液体沿填料层向下流动时，有时会出现壁流现象，壁流效应造成气液两相在填料层中分布不均，从而使传质效率下降。因此，喷淋塔内的填料层分为两段，中间设置再分布装置，经重新分布后喷淋到下层填料上。

西安生物制药废气处理设备喷淋塔作为一种新型喷淋吸收设备已在废气净化中得到广泛应用。它将硫化床的概念发展到汽液传质设备中，使喷淋塔中的填料处于流化状态，因而使传质过程能够得到强化。

它的特点是：气速高，处理能力大，塔的重量轻，汽液分布比较均匀，不易被固体及黏性物料堵塞。特别是由于塔内湍动强烈，故质量及能量传递得以强化，因而能够较大地缩小塔径，降低塔高。该塔处理风量较大，空塔气速1.5～6.0m/s，喷淋密度20～110m3/(m2·h)，压力损失1 500～3 800Pa，喷淋塔的除雾装置采用旋流板除雾器，通过使气体通过塔板产生旋转运动，利用离心力的作用将雾沫除下，其除雾效率可达98%-99%，而且结构简单压降较小。

喷淋塔对于各种腐蚀性气体净化处理效果明显，能有效去除*气体(HCl)、氟化氢气体(HF)、氨气(NH3)、硫酸雾(H2SO4)、铬酸雾(CrO3)、氰氢酸气体(HCN)、碱蒸气(NaOH)、福尔马林(HCHO)等水溶性气体。我公司自主研发的喷淋塔净化效率高、操作管理简单、使用寿命长。净化处理后的酸碱废气排放达到国家排放标准。

本设备分单塔体和双塔体。采用圆形塔体，用法兰分段联接而成。具体由贮液箱、塔体、进风段、喷淋层、填料层、旋流除雾层、观检窗、出风口等组成。

适用范围：炼油厂、橡胶厂、皮革厂、印刷厂、化工厂、中西药厂、金属铸造厂、塑料再生厂、喷涂溶剂、食品加工厂、肉类加工厂、屠宰场、家禽饲料场、造纸厂、污水处理厂、垃圾转运站等有机和无机物废气净化处理。
