乡村垃圾裂解炉

热解气化可分为两个阶段:

初次反应阶段
初次反应阶段: 在受热条件下. 可燃固废首先发生一次裂解，析出挥发分、焦油和甲烷、氧气等气体产物。 初次反应阶段是造成初始反应失重的主要原因。

二次反应阶段
二.次反应阶段: 随着温度的升高. 大分子物质再次裂解. 生J成复杂的气体及甲:皖、氧气。二次反应阶段可分为小分子物质二次反应和l大分子二次反应。小分子τ 次反应是指乙烯、乙:院等再次分解为吓I 炕、氢气等。大分子二次热解反应是指含有米环的化合物、激基化合物、氨基化合物等再次裂解 ，分解为甲烷、苯、水、碳等小分子物质的过程。随着温度的升高， 二次裂解加剧， 使得气体产量快速增加。

乡村垃圾裂解炉工作原理：

热解炉从上到下，依次为干燥层、干馏层、还原层、氧化层。

（1）干燥层

热解炉上层为干燥层，垃圾由进料器进入炉内，由密封进料器。垃圾首先在干燥层由炉膛壁面辐射，高温热解气化烟气对流以及热解气化层导热三方作用下干燥，其中的水分挥发。该层温度为200-300℃。

（2）干馏层

干燥后的垃圾逐渐降至热解段，在控制的缺氧条件下有机物发生热解，生成可燃气体和灰渣。在热分解段和气化燃烧段分解成一氧化碳、气态烃类等混合物进入混合烟气中。热解气化后的残留物（液态焦油、较纯的碳素及垃圾本身含有的无机灰土和惰性物质) 进入燃烧层充分燃烧。燃烧层沿高度方向可分为氧化区和还原区。

（3）还原层

还原区内CO2和H2O被炽热的C还原，产生CO、H2等可燃气体，进入混合烟气中。

（4）氧化层

氧化区内发生碳、焦油和氧气发生剧烈的氧化反应，燃烧温度可达到850～1000℃，燃烧产生的热量用来提供还原区、热解气化层和干燥层所需的热量。

氧化层产生的残渣经过燃尽层继续燃烧*后,经排渣装置进入料斗。通过排渣检测传感器定期外排。

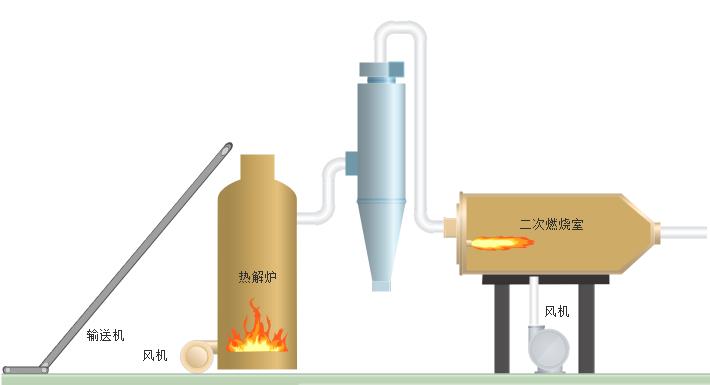

如图所示：

如图所示：
