农业垃圾热解气化设备

设备有上料系统、热解汽化系统、燃气回收利用系统、烟气净化排放系统、残渣排出系统和监视控制系统。

1）上料系统有两个进料口，一个是为热解炉的热解区提供物料，另一个是为混合气体反应区提供物料。进料采用液压活塞推料方式。

2）热解气化系统.在热解气化炉内分两个工作区，一个工作区为热解区，另一个工作区为混合气体反应和气化区，混合气体反应和气化区是热解炉的核心区。它将把垃圾热解时产生的所有气体、焦油、有机酸进行二次或多次反应，使其生成高质量的可燃气。

3）燃气回收利用系统。主要是对热解燃气进行初步处理后排出利用。

4）烟气净化排放系统。主要是对热解燃气燃烧后烟气进行湿式脱硫，达标排放。因燃气中含尘量很少，烟气净化系统减少了布袋除尘，二恶英去除设备等。

5）残渣排出系统。有两个排渣口，一个是将热解后垃圾残渣排出炉外，另

一个是将混合气体反应区不能参与反应的废渣排出炉体外。

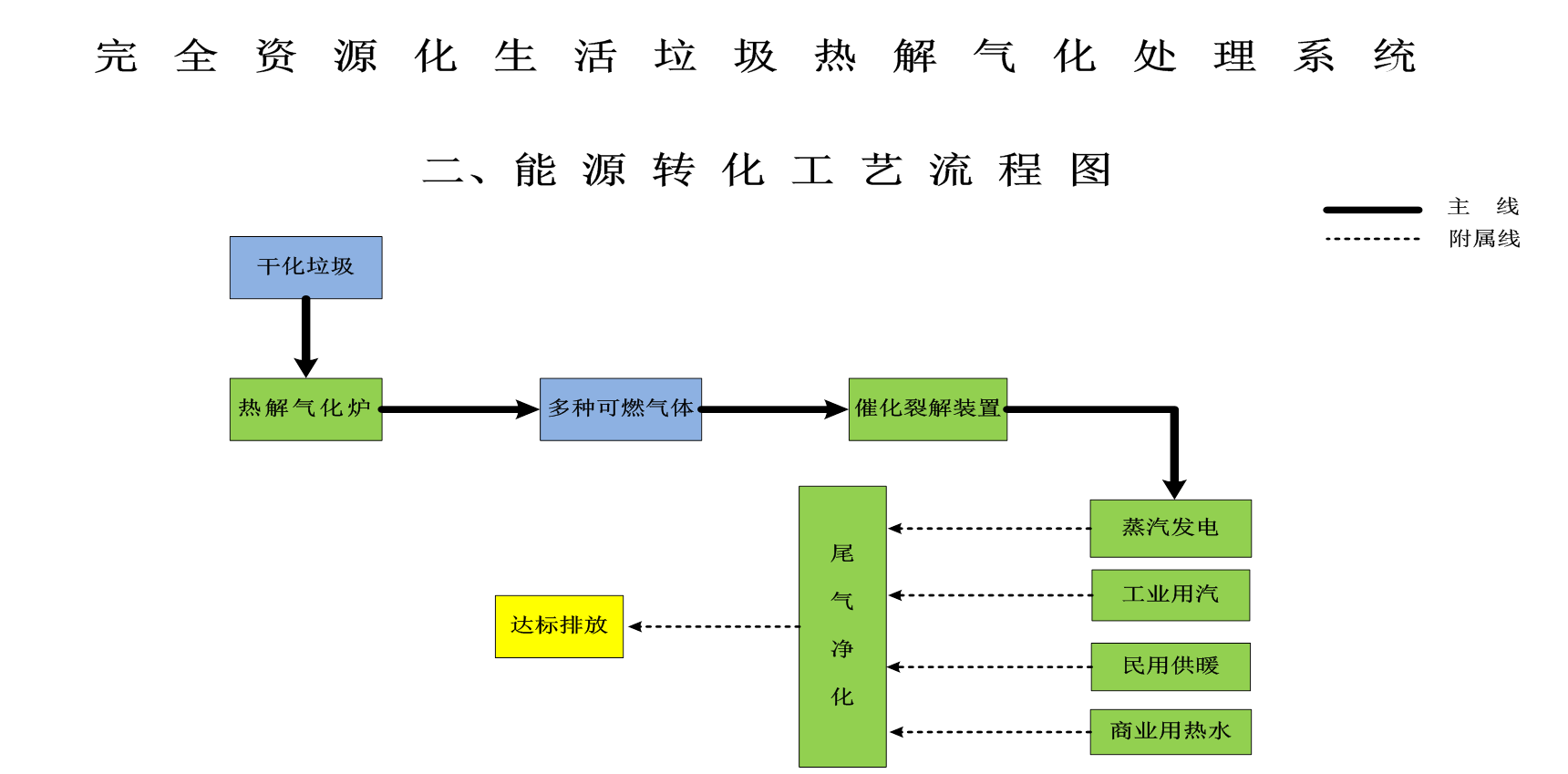

热解气化工艺能源转化流程图

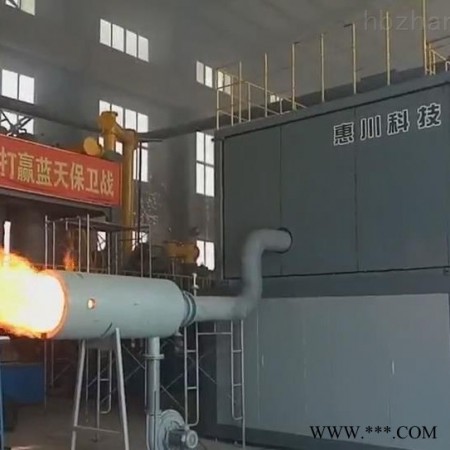

农业垃圾热解气化设备

（二）技术核心

1、通过热解气化技术把复合燃料进行热化学处理，使之转化为可燃烧的混合气体再加以催化燃烧，解决了传统焚烧需要额外借助助燃材料才能充分燃烧的技术难题。

2、以空气为氧化剂，燃烧一部分垃圾所产生的热量对其它大部分垃圾进行分解、热解、还原等过程，使其从大分子链分裂成小分子团或单分子体的混合气态过程，再经催化裂化装置，使焦油和小分子团进一步转化至可燃性气体。

3、物料在炉内高温裂解时和所产生的混合可燃气体在燃烧器中的环境温度均在1000℃以上，从而使包括二噁英等各种有毒有害物质全部被分解。

4、该技术的突破使得垃圾在处理的过程中真正实现了避免二噁英产生、焦油等有毒有害物质的二次污染，达到了无害化的目标。

5、应用该项技术在垃圾处理过程中产生的热能高，可以用于供热、发电等，真正实现了变废为宝，资源利用的目的。
