TD240-11ADHMi 3,5“，带软PLC + 16数字I / O + 4通用模拟输入+ 4模拟输出0 ... 10Volt + 2串行RS232 / RS485
HMI面板3.5英寸320x240 TD240HMI面板带有集成的软PLC，3.5英寸显示屏，256色，电阻式触摸屏，集成的I / O选件。
在TD240操作面板是紧凑的Pixsys HMI面板与集成软PLC。两个总线串行（RS232和RS485）的可用性保证了与任何集成Modbus RTU协议的设备的连接。还有一个带有集成数字和模拟I / O（TD240- 11AD）的版本，提供了完整而紧凑的控制系统。
可以通过带有LADDER逻辑的专有开发环境PLProg 对集成的PLC进行编程。图形集成是由专有工具TdDesigner提供的，该工具允许用户创建简单的大纲。
用户友好，多媒体支持和可追溯性
对于整个Pixsys产品系列，我们通过在线论坛和Skype 为安装，编程和操
编程教程视频可在我们的YouTube频道上找到。
对于整个PIXSYS产品，由于QR码，在产品的整个生命周期中都可以保证产品的可追溯性。在线信息和文档也可以通过阅读QR码来访问，该QR码将您的移动设备定向到产品的技术规格并验证其保修条件。
订购代码
TD240-ADHMi 3,5“，带软PLC，2个串行RS232 / RS485-Modbus
TD240- 11ADHMi 3,5“，带软PLC + 16数字I / O + 4通用模拟输入+ 4模拟输出0 ... 10Volt + 2串行RS232 / RS485
2100.30.001Mc Par系列TD240-TD320-ATR313
2100.10.009编程工具
主要特点

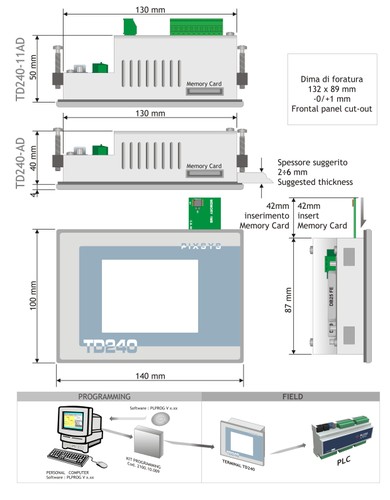

框140x100（前面板）x 40毫米（-AD）或65毫米（-11AD）
电源12 ... 24 V AC / V DC±15％50/60 Hz（代码11AD为12 ... 24 V DC）
消费8W
显示显示屏LCD TFT 3,5“-256色，集成电阻式触摸屏（使用寿命10000 h）
运行条件温度0-45°C，湿度35..95 uR％（非冷凝）
材料前面板：铝制，聚碳酸酯覆盖；包装盒：镀铬钢
重量大约 大约690gr代码-AD 750gr代码11AD
封口IP54（前面板），IP20（盒装和接线端子）
快速设置选项插槽存储卡（MMC），用于程序下载（梯形图和图形）
扩展模块MCM260-1 / 2/3/4/5或其他Modbus设备
输入（代码TD240 -11AD）
类似物4可选TC（30000点，冷端自动补偿0..50°C，±0.3％FS），K，J，S，R，T，E，PT100（50000点）PT1000（50000点），PT500（50000点），Ni100，NTC10K（50000点），（B 3435K），PTC1K（50000点）（kty1000）0 / 4..20 mA（50000点），0 ... 20mV（50000点） ，0..1 V（50000点）0 / 1..10 V（5000点）（代码TD240 -11AD）
数字16个可选输入/输出（代码TD240- 11AD）
2000.50.033EE210 HT6XPAXBUWTX024M输出RH 4..20mA +温度 4..20 mA-壁挂式
2000.50.034EE210 HT6XPBXBUWTX024M输出RH 4..20mA +温度4..20 mA-感应安装
2000.50.037EE210 HT3XPBXBUWTX024M输出RH 0..10 V +温度0..10 V-管道安装
2000.50.029EE160.HT6XXPAB-TX0024-相对湿度4..20mA +温度 4..20mA，壁挂式
2000.50.030EE160-HTX3XPAB-1BN1M-感测RH +温度 4..20mA，Modbus RTU RS485，壁挂式
2000.50.010EE23-FTC3025HC01AB6T12-感测RH +温度 2个输出0 ... 10V / 4 ... 20mA不锈钢烧结钢滤波器
2000.50.014EE23-FTC6025HC01AB6T12-感测RH +温度 2个输出0 ... 10V / 4 ... 20mA金属栅格滤波器
2000.50.012EE23-FTC3025HC01AB6T12-感测RH +温度 2个输出0 ... 10V / 4 ... 20mA不锈钢烧结钢滤波器+显示
2000.50.013EE23-FTC3025HC01AB6T12-感测RH +温度 2输出0 ... 10V / 4 ... 20mA不锈钢烧结钢滤波器+显示屏，电缆10m
2000.20.023PC151HT-0传感器点15：1输出4 ... 20mA / 0 ... 500°C，带冷却外壳
2000.20.025PC301HT-0传感器点30：1出4 ... 20mA / 0 ... 500°C，带冷却外壳
2000.20.012AIR PURGE COLLAR，用于清洁读取光学器件的附件
TD410-ADHMI 4.3“集成soft-plc + 1 RS485 + 1 CANopen + 1以太网+ Movicon CE EL
2400.35.003升级到Movicon CE Full +警报调度程序
ETD1644-AD插入模块16 DI / DO-4 AI-4 AO /电源12..24VDC
MCM260X-1AD16 DO Modbus RTU / CanOpen
MCM260X-2AD16 DI Modbus RTU / CanOpen
MCM260X-3AD8 DI + 8 DO Modbus RTU / CanOpen
MCM260X-4AD8 DI + 8 DO继电器Modbus RTU / CanOpen
MCM260X-5AD4 AI + 2 AO Modbus RTU / CanOpen
MCM260X-9AD4 AI + 16 DI / DO + 2 AO Modbus RTU / CanOpen
编码器输入3个编码器/计数器24位，高80 KHz（重叠的输入PNP / TTL）
输出（代码TD240-11AD）
数字16个可选静态输出700mA或数字输入
类似物4个输出0 ... 10伏
串口2个串行端口RS232 / RS485（110..57600波特）
软件功能
程式设计Pixsys PLprog软件，梯形图；10Kword变量VW，800个标记（逻辑继电器），128个双稳态，128个定时器16位，64个上下计数器，数学和逻辑功能，重定标功能，按位接触
图形界面编程Pixsys TDdesigner软件
通讯协议Modbus RTU主/从 调制解调器协议或专有设备的自由端口模式。
记忆384Kbyte Flash用于编程，10k字非易失性Ram（6个月）。EEprom 1000字，MMC 30k字。
时钟实时时钟，备用电池
模拟输入控制算法P，PI，PID，PD
