DIGIFORCE®X / Y 监 测
插入，连接，铆接和嵌缝监控系列 9311

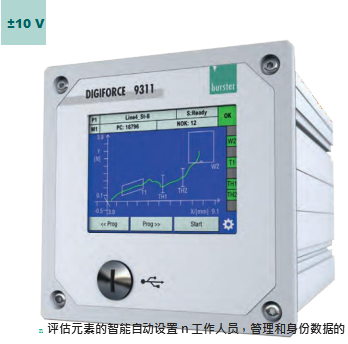

burster DIGIFORCE 9311 监测仪
管理 n 后一个大值的呈现和分析。50 次测量
n 记录和评估向前和向后的测量曲线
n 现场总线接口上可用的传感器实时值
n 通过同步记录测量数据
PC 软件 DigiControl，用于多通道应用
n 与 PROFIBUS 的灵活现场总线集成， PROFINET 或 EtherNet / IP
n 自动传感器检测脉冲发生器-TEDS
n 3.5 英寸带触摸操作的彩色显示屏
n 16 个测量程序
n 在 USB 记忆棒上快速记录数据
n 新的评估元素（梯形窗口和阈值）
n 可自由配置的 I / O 和 6 个实时切换信号
burster DIGIFORCE 9311 监测仪
应用
DIGIFORCE®9311 是经济质量控制的新标准。当高质量要求和
高生产率相结合时，*的力-位移控制器可提供准确，快速的评估结果。这些智能功能部件可以节省设置过程中的时间， 简化操作并确保独立集成到现代生产系统中。这种*的产品配置文件为公司提供了更高的安全性，以应对越来越苛刻的生产流程。
DIGIFORCE®9311 监视过程，在该过程中必须证明两个与过程相关的测量量之间具有精确定义的功能关系。例如，在压配合，连接，铆接，冲压或铆接过程的记录和监视中：同步和快速的测量值获取以及具有灵活评估元素的评估始终是过程可靠的质量控制的基础。DIGIFORCE®9311 为您提供了一个现代平台，具有极为通用的现场总线接口，例如 PROFINET， PROFIBUS 和 EtherNet /IP，可单独集成到您的控制环境中。
借助距离监控的手动压力机，DIGIFORCE®9311 可通过确认和互锁信号等单独的附加功能实现便捷而又经济高效的过程监控。
DIGIFORCE®9311 支持使用爆破器-TEDS 进行自动传感器检测这样就可以在传感器中自动读取电子数据表，并接管用于测量通道配置的相关数据。因此，排除了在设置过程中或在维修情况下的不正确操作-请安全使用爆破器-TEDS！对于不仅需要 IO / NIO 评分而且还需要测量或跟踪数据记录的过程， DIGIFORCE®9311 提供了灵活的解决方案：在半自动和全自动应用中，可以通过可用的现场总线进行记录，而不会浪费循环时间，或者已经服务器，主机或本地 PC 的标准以太网接口PC 软件 DigiControl 通过自动的生产伴随记录模式来支持此功能。也可以选择USB 记忆棒上的快速数据采集。
评估测量曲线
DIGIFORCE®9311 具有可调整的评估元素，可用于鉴定 IO 或NIO 中的跟踪曲线，以便对变化大的曲线进行通用评估。除了具有定义的入口和出口侧的经典评估窗口外， DIGIFORCE®9311 还可以使用阈值，类型为 X 或 Y 的梯形以及一个包络作为图形评估元素。这些图形加权元素可以基于一个或多个记录的波形轻松地在设置模式下以数字方式和图形方式设置。它们可以任意组合，也可以重叠在X / Y-Graf 上。
DIGIFORCE®9311 区分了两种类型的梯形，梯形窗口类型的 X 梯形具有固定的 XMIN，XMAX 边界，而类型的 Y 梯形具有固定的 YMIN，YMAX 边界。评估元素 Trapezium 检查曲线是否已通过定义的入口和出口。同时，只能对一个输入侧进行参数设置。确定输入/输出值。
可能的飞人类型示例：
一般技术数据
采样率： 10 kHz
的
信号采样： ÄX，ÄY，Ät 可以组合
数字化： 16 位
估值： 典型的 25
毫秒
测量程序： 16
电源：
桌子和面板版本 V0xxx：100 ... 240 VAC±10％，50 ... 60 Hz±10％ 控制柜版本V2xxx： 20 30
VDC 功耗： < 15 VA
实时延迟时间
极限信号S1 ... S6： 典型值
工作温度范围： +5 ... + 23 +
40°C 防护等级：
表格，面板版本V0xxx： IP40 / IP65 面板安装控制柜版本V2xxx： IP20
显示*： 3.5 英寸 TFT 彩色 LCD（320 x 240）
输入*： 触摸操作
操作语言*： 德语，英语，法语，意大利语，西班牙语，中文
USB 主端口（A 型）背面
USB 记忆棒记录数据格式 FAT16 / 32， 大 32 GB
以太网络 10/100 MBit，西方杰克（RJ45） 在版本控制柜 V2xxx 中，所有连接都位于正面。
外壳组合桌子/面板外壳（宽 x 高 x 深）：110 x 110 x 183 [mm]桌子版
本：4 个涂胶脚（已交付）前面板（宽 x 高）： 119 x 119 [mm] 前面板开孔（宽 x 高）： 111 x 111 [mm] 重量： 约 1.5 公
斤
面板安装： 卸下橡胶脚， 将设备插入前面板的切口中， 连接固定装置（ 订货号 9310-Z001 ） 并拧紧（ 请参阅第 5 页）。
控制柜版本 V2xxx： 用于 DIN 导轨安装
（符合 DIN EN 50022 的DIN 导轨）
饰品用于前面板安装的安装套件 9310-Z001 型*
连接配置文件以连接多个
DIGIFORCE®9311（2 个轮廓，4 个螺丝） 9310-Z002 型*
*不适合 V2xxx 版本
可连接的传感器
物理通道A ... B 灵活分配给测量
图形（X / Y 坐标）。可选的压电通道上没有 burster-TEDS 功能。
通道 A（电位计，过程信号）
电源电压： 5 V
电源电流： 大 10 mA
信号范围： ±5 V, ±10 V
极限频率： 阶段 5 ... 5,000 Hz
总误差： < 0,2 % v.E.
通道 B（应变仪，过程信号）应变仪传感器
特点： 2/4/10/20/40 毫伏
/伏
桥电阻： 120 欧姆... 5 k 欧
姆
电源电压： 5 V
电源电流： 大 30 mA
极限频率： 阶段 5 ... 5000 Hz
总误差： < 0,2 % v.E.
过程信号
信号范围： ±5 V, ±10 V
极限频率： 阶段 5 ... 5000 Hz
总误差： < 0,2 % v.E.
通道 B 压电（选项）
测量范围： 1 nC ... 1μC 逐步
极限频率： 阶段 5 ... 5000 Hz
总误差： < 1 % v.E.
该选项替代了应变计和过程信号的通道。
X 和 Y 通道的变送器电源
仅对于控制柜版本 V2xxx： 20 至 30 VDC / 150 mA
I / O 和现场总线接口I / O 接 口
符合 EN 61131-2 的并行 PLC 端口，24 VDC，光隔离，正逻辑10 个输入，其中 3 个是可配置的
13 个输出，其中 6 个是可配置的，可加载 IMAX 500 mA，
IMAX TOTAL 800 mA（所有输出） D-SUB-25（ 女 型 ） PROFIBUS（选件）
d-9
波特率 大。12 兆字
节
通信协议 循环服务DP-V0
非循环服务 DP-V1
PROFINET，EtherNet / IP（可选） 2 端口西方杰克（RJ45）
通信协议 循环实时过程数据
PC 软件
PC 软件 DigiControl，用于方便的设备配置，包括备份功能（上/下
载），用于手动读取和分析测量曲线的实验室操作，带有打印和导出功能的协议助手。
PC 软件 DigiControl 包括 USB 数据线 9900-K358
9311-P101 型
PC 软件 DigiControl：PLUS 版本，包括更快，过程随附的测量数据记录，记录助手，Excel 数据导出 9311-P100 型
电缆和连接
爆破位移传感器的连接电缆
系列 8710 ... 8719，长度 3 m 型号 99209-591A-0090030
带传感器的延长电缆
9900 V209 插头，长度 3 m 型号 99209-609A-0150030
桥接电缆，用于循环来自 DIGIFORCE®9311 的位移传感器信号
到跟随者，长度 0.5 m 9900-K340 型
USB 数据线用于前端服务
接口，长度 2 m 9900-K358 型
A，B 通道连接器（应变仪，过程信号，电位计） 9900-V209 型PLC I / O 端口的连接器，
25 针，小 D 9900-V160 型起爆 TEDS9 针连接器，Min-D，包括电子模块的内存模块
传感器数据表 9900-V229 型
连接器的连接器安装，包括电子连接器的编程数据片 99011
调整完整的测量链调整和缩放通道 X 和 Y，包括测试报告 93ABG
订货代码 ：DIGIFORCE ® 9311-V0000DIGIFORCE ® 9311-V000X
DIGIFORCE ® 9311-V010X
DIGIFORCE ® 9311-V0100
9311-V0100
