Hitech仪器仪表有限公司的K522 OEM分析仪使用热导传感器精确检测二元或准二元混合气体（即混合气体中仅有一种组份发生变化）中某一组份的变化。可以检测的气体有H2、CO2、Ar、He以及各种卤代烃 – 比如氟利昂。只要混合气中一种组份的热导系数与另一种组份的热导系数不同，就可以检测混合气中的这一组份。

K522 OEM分析仪依赖于检测的气体，量程可以是从高ppm到。 热导传感器检测气体的热导系数，这种传感器有一个高灵敏度、低热容不消耗元件，此元件无需维护，寿命长。

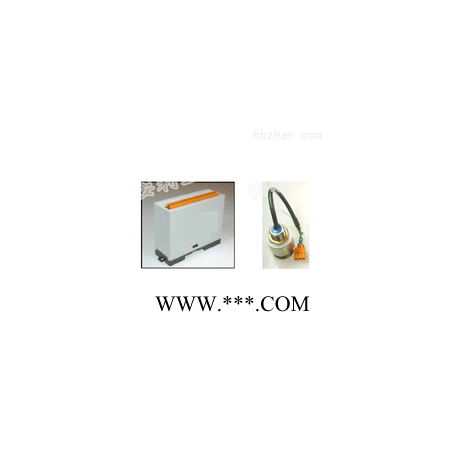

K522 OEM分析仪是一种“无显示”仪表。标准配置的K522由电子模块、传感器、样气室和增安型接线盒。这款仪表提供4-20mA输出和RS232通讯。

可以通过软件对K522 OEM分析仪的各种配置参数 - 检测气、背景气、检测量程、模拟输出等进行设定，也可通过软件执行校验、记录工艺的实时读数。

可以被编程为检测N2或Ar或O2背景气中0-5%、0-10%、0-30%和0-、95-的H2或He，也可做其它气体及量程，欢迎垂询。

K522 OEM分析仪技术参数

环境温度范围

-20°C ～ +50°C

对样气的要求

该仪表的标准配置不包括取样系统及样气室。样气必须非凝集，且在平行通过传感器烧结面时（也即不直接对向烧结面）不会造成腐蚀。

传感器：密封有空气参比气的不锈钢热导计

检测气体及其量程：0-5%氮中氢或氩中氢或氧中氢，0 -10 %氮中氢或氩中氢或氧中氢，0 - 30 %氮中氢或氩中氢或氧中氢，0 - 100 %氮中氢或氩中氢或氧中氢，95-氮中氢或氩中氢或氧中氢，0 - 100 %氮中氦或氩中氦或氧中氢，75 - 100 %氧化二氮中的氮气或氧中氢 ，0 - 100 %氧化二氮中的氮气。也可做其它量程及气体，请咨询客服。

样气压力：工作压力：1个大气压 +/- 100mbar，大压力范围：0 bar - 10bar。

样气流量：在配置Hitech 提供的样气室的情况下，*流量为100 ml/min - 300 ml/min。

用户界面

RS232接口：特率：9600，有硬件流量控制(CTS/RTS)。ASCII协议。 随机提供用于控制和配置K522仪表的PC终端软件，部件号290-7022。

mA输出：对应气体量程的4 - 20 mA 模拟输出，可以通过使用简单ascii 命令的界面软件选择mA 输出。

电气规格

供电：24V d.c. +/- 10%，大功耗10W。

模拟输出：*隔离的内部供电的4- 20 mA电流源。1KV隔离电压。 小负载0Ω，大负载300Ω。

连接电缆：电子元件部分与传感器间的大电缆长度是30米。大阻抗0.5Ω。

精度和分辨率：

气体检测

精度：所设定量程的±2%

重现性：所设定量程的±0.5%

分辨率：所设定量程的 0.1%

模拟输出

整个设定量程的分辨率：0.01 mA.

精度：所设定量程的+/-0.1%

线性度：+/- 0.1%

低于量程的小模拟输出：3.8 mA.

超出量程的大模拟输出：20.5 mA.

上误差段：21.0 - 24.0 mA

K522 OEM分析仪机械

外壳

DIN导轨安装式外壳的大尺寸 ：85mm (高)×100mm (深) ×35mm(宽)
