产品描述

GC-9760A便携式色谱仪是上海华爱色谱分析技术有限公司推出的一款适用于变压器现场快速分析的便携式色谱仪，该仪器采用经典的三检测器流程，一次进样即可完成绝缘油中溶解的七种气体组分含量的全分析（包括H2、O2、CH4、C2H4、C2H6、C2H2、CO和CO2），分析数据与传统的试验室色谱仪数据**。仪器采用*的小型模块化设计理念，整机体积小、重量轻，便于携带到现场进行分析，为变压器的监督试验提供及时、准确的数据的同时也节约了大量的人力、物力。

经中科院上海查新咨询中心检索，GC-9760A便携式色谱仪的综合技术处于国内，并达到*水平。该产品于2008年9月荣获上海市*成果转化证书，并于2009年4月份荣获上海市重点新产品称号。2009年6月，由于看好该产品的技术*性和良好的市场前景，上海市科学技术委员会给予该产品上海市创新资金支持。

执行标准：

GB/T 17623-1998《绝缘油中溶解气体组分含量的气相色谱测定法》 GB/T 7252-2001《变压器油中溶解气体分析和判断导则》

分析流程：


性能参数：

zui小检测浓度（单位µL/L）：

H2	CO	CO2	CH4	C2H4	C2H6	C2H2
2	2	2	0.1	0.1	0.1	0.1

定性重复性：偏差≤1％ 定量重复性：偏差≤3％

GC-9760A的技术指标：

热导检测器（TCD）	氢火焰离子化检测器（FID）
采用半扩散式结构	圆筒型收集极结构设计，石英喷嘴，响应*
电源采用恒流控制方式	自动点火；稳定时间：十分钟
灵敏度：≥2500mV·ml／mg（正十六烷/异辛烷）	检测限：≤8×10-12g／s（正十六烷/异辛烷）
基线噪声：≤20μV	基线噪声：≤2×10-13A
基线漂移：≤100μV/30min	基线漂移：≤2×10-12A/30min
线性 ≥104	线性：≥106

其他参数：

外形尺寸：450*430*230mm 重量：<15kg

GC-9760变压器油的技术特点：

气路压力数字显示：GC-9760所有气路压力均通过压力传感器数字显示，通过工作站即可直接读取氮气、氢气和空气的压力，实施掌握分析条件。 温度参数数字显示，并实现计算机控制：GC-9760所有温度参数均实现数字显示，通过工作站即可直接读取和控制包括柱箱、检测器、转化炉等各路温度，操作简洁明了。 数字化FID电子调零技术：GC-9760变压器油微型色谱仪的FID检测器信号调零采用电子调零技术，在FID信号放大上利用高精度数字电路对FID进行基流补偿，实现FID输出信号电平的电子调节。电子调节可以直接安装在电路板的信号通道上，提高电子噪声抑制能力，不存在机械电位器连线拾取的干扰信号。另外，由于减小了寄生参数，因而具有较强的抗*力。 采用隔爆型防爆设计的FID检测器：将FID检测器全部封闭在一个外壳内，该外壳可以承受任何通过外壳任一接合面或结构间隙渗透到外壳内部的可燃性气体在内部的爆炸而不损坏。大大提高了仪器使用的安全性。

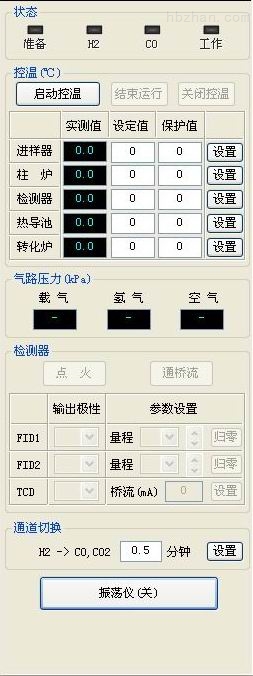

GC-9760变压器油的软件性能：

开放式数据管理：保存完整的相关设备信息以及分析结果数据信息。方便增加、修改、删除，随意调阅、检索。检索得到的分析结果数据可以输出到Word模版打印，方便用户做各种总结报表。开放式数据格式，适用于多用户数据共享，方便其他数据库管理软件访问以及管理部门的检索需求。 灵活的峰识别和处理能力：可以通过设置参数和时间程序或手动修正方式进行色谱峰的识别、删除及调整基线切割。确保分析结果的准确性。 设备管理功能：简介而直观的设置用户的设备管理卡片，分析结果根据不同的设备分类保存，令数据的管理一目了然！ 灵活的打印功能：提供固定格式和自定义模版格式的结果报告。 自动故障诊断：分析结束自动超标提示、提供符合国标的三比值诊断、TD图示、组份浓度图示，大卫三角形等多种故障诊断方式。
