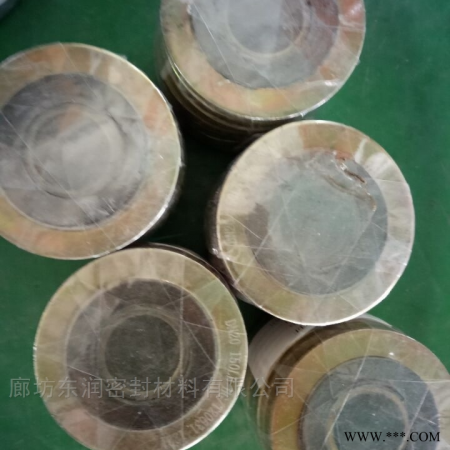

V型缠绕垫 4.5钢带石墨金属垫片
石棉金属缠绕垫片是目前应用广泛的一种密封垫片，为半金属密合垫中回弹性佳的垫片，由V形或W形薄钢带与各种填充料交替缠绕而成，能耐高温、高压和适应超低温或真空下的条件使用，通过改变垫片的材料组合，可解决各种介质对垫片的化学腐蚀问题，其结构密度可依据不同的锁紧力要求来制作，为加强主体和准确定位，石棉金属缠绕垫片设有金属内加强环和外定位环，利用内外钢环来控制其大压紧度，对垫片接触的法兰密封面的表面精度要求不高。
回弹性优良的石棉金属缠绕垫片能够对管道系统的压力热循环和振动进行自动调整，特别适用于负荷不均匀、接合力易松弛，温度与压力周期性变化、有冲击或震动的场合。是阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封原件，广泛地用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。
V型缠绕垫 4.5钢带石墨金属垫片
金属缠绕垫按照金属带材质分类：碳钢金属缠绕垫、不锈钢201缠绕垫、不锈钢304缠绕垫、不锈钢316缠绕垫
金属缠绕垫按照填料分类：石墨缠绕垫、四氟缠绕垫、石棉缠绕垫
金属缠绕垫按照形式分类：基本型缠绕垫、带环缠绕垫
金属缠绕垫还有很多分类，从不同方面看，有多种分类。
在化工、制药产业中，通过管道拼接对生产过程中的药液进行输送，拼接的管道之间通过缠绕垫片保证密封功能。内外加强型的缠绕垫片由设在内圈的支撑环、外圈的定位环和缠绕填充在二者之间的中间填充密封结构构成。支撑环和定位环通常设置为金属材料，中间的填充密封结构根据使用环境的不同可使用石墨或者聚四氟乙烯。目前的内圈的支撑环，外圈的定位环制作大都以冲压模具透过冲床冲制而成，然后将外圈的定位环与垫片主体(带内圈支撑环的垫片主体)套装，其密封面再进行机械加工或预压处理，套装后外圈的定位环与垫片主体间应保持定位并可适当松动，不应脱落，但通过上述方法组装缠绕垫片，外圈的定位环与垫片主体的几何尺寸必须相同，但在设计时必须将垫片主体的回弹量考虑进去，因此得精确设好两者的尺寸，否则很难满足缠绕垫生产的精准性，为此需要对现有缠绕垫的装环装置和装环方法作进一步的改进。
