汽车行业中的SoundCam

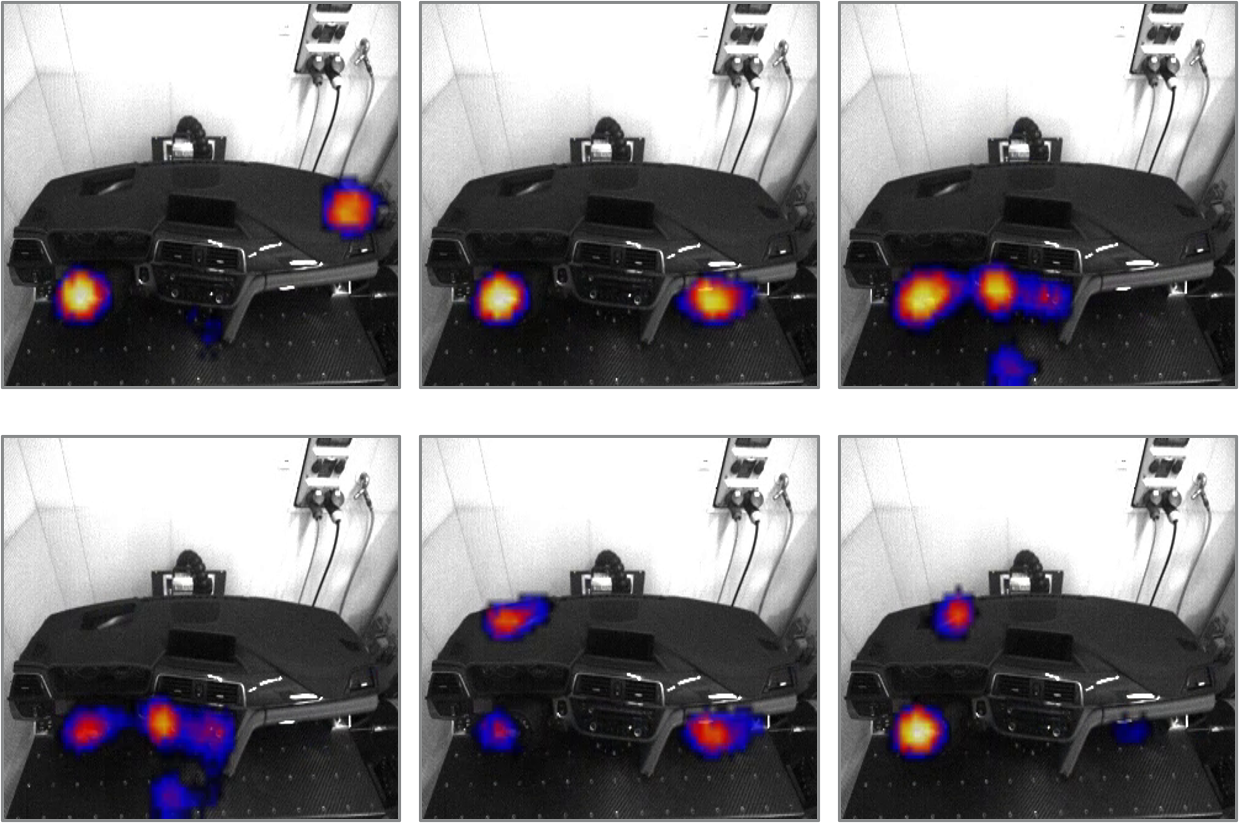

使用便携式SoundCam对高分辨率声源进行可视化实时定位。SoundCam可视化了高度瞬态的噪声源以及静态噪声。它特别适合于定位嗡嗡声、吱吱声和嘎嘎声（BSR）噪声源以及可视化噪声、振动和粗糙度（NVH）源。

为什么SoundCam有帮助？

实时视觉定位使测量变得容易，并加快工作流程（无需准备）

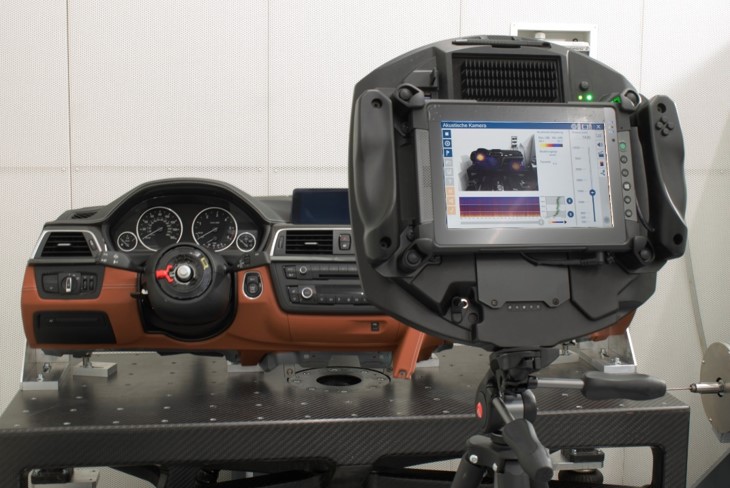

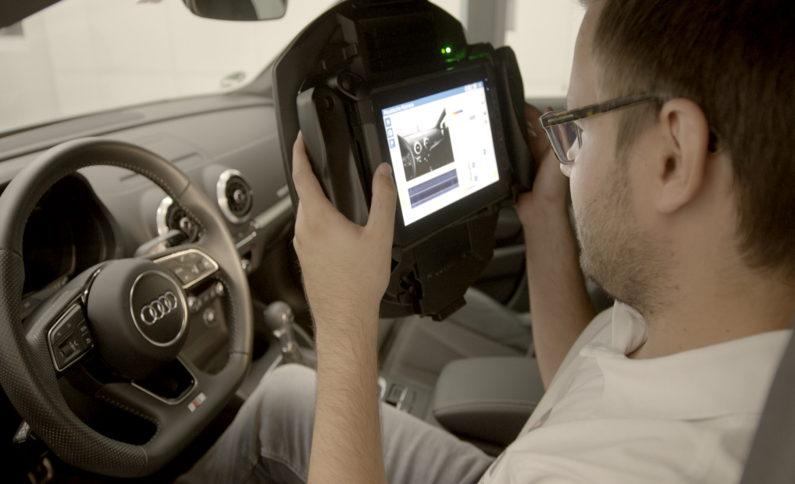

SoundCam是一种小型手持式设备，即使在小房间（如室内）也可以使用它进行测量

高声学帧速率对于瞬态噪声（如吱吱声和卡嗒声）至关重要

由于SoundCam是一种手持式仪表，因此您可以立即移动到更接近源的位置，从而提高空间分辨率

SoundCam支持客观记录和可视化文档，避免对人的主观评估

“通过将实时定位与成像相结合，SoundCam方便了测量，并加快了整个工作流程，以视频、图像和声音的形式记录结果。”

德国CAE-汽车异响定位声学照相机硬件：

物理特性

尺寸34 x 34 x 9.5厘米（13.4 x 13.4 x 3.8英寸）

重量3千克（7磅）

防水IP54

防盗系统Kensington锁

电池寿命约3.5小时；1.5小时内充满电

三脚架插座1/4英寸

按钮8可配置+电源开/关

工作温度-20°C至50°C（-4°F至122°F）

充电温度0°C至45°C（32°F至113°F）

储存温度-30°C至60°C（-22°F至140°F）

报错

笔记

显示

尺寸7英寸/15.5 x 8.6厘米

分辨率800 x 480像素

触摸10指电容触摸

嵌入式控制器

处理器

内部存储

ARM A53 4x1.2 GHz，1 GB RAM

32 GB或512 GB

用于ARM的操作系统Linux

接口

USB用于数据导出

以太网LAN（用于在笔记本电脑/PC上运行软件）

耳机音频3.5毫米

传感器

麦克风64数字MEMS

频率范围高达60 kHz（推荐）

采样率200 kHz

大声压120 dB

分辨率24位

光学照相机

类型Digital

分辨率320x240（50fps）或640x480（16fps）

照明4个LED

孔径角70°（FoV水平）

快门全局快门

电池

电池锂离子可充电电池（48 Wh）

带电源适配器的输入19V

管理智能：同时工作和充电

德国CAE-汽车异响定位声学照相机功能：

操作系统：Linux（SoundCam上）、Windows（适用于笔记本电脑/PC）

HMI：触摸屏、耳机、按钮

保护：密码（未经授权的访问保护）

在线性能：

高100声fps，高50光fps

声学图片、光学图片、FFT和频谱图

收听本地声音（宽带或频率过滤）

测量时放置标记

缓冲记录、触发记录（SPL或频率）

长期测量（平均值和峰值保持）

时间加权：快、慢、脉冲

脱机功能：

逐帧查看声学结果

保存并重新加载

实时或慢速回放

收听本地声音

导出：屏幕截图、视频、声音

直观的可用性：

距离设置

频率滤波器（窄带、1/3倍频程和倍频程）

动态滤波器和低截止
3种缩放模式：关闭、自动、智能（波峰因数）
