TBD-1J散射辐射表

一、用途                                                  0.28μm    3.0μm
    总辐射中把来自太阳直射部分遮蔽后测得值为散射辐射或天空

辐射。散射辐射是短波辐射，须用总辐射表配上有关部件加以测量。

TBD-1J型遮光环带与TBQ-2型总辐射表配套，可用于气象台站、

科研部门连续测定天空的散射辐射强度。

                                                                                   二、工作原理
    该表为热电效应原理，感应元件采用绕线电镀式多接点热电堆，其表面涂有高吸收率的黑色涂层。热接点在感应面上，而冷结点则位于机体内， 冷热接点产生温差电势。在线性范围内，输出信号占太阳辐照度成正比。为减小温度的影响则配有温度补偿线路，为了防止环境对其性能的影响，则用两层石英玻璃罩，罩是经过精密的光学冷加工磨制而成的。

三、技术参数

1.灵敏度:7～14μV／w.m-2

   2.响应时间: ≤30秒(99%)；
   3.内阻:约350Ω ；
   4.稳定性:±1%；
   5.余弦响应:≤±5%(太阳高度角10°时) ；
   6.温度特性:±1%(-20℃～+40℃) ；

7.非线性:±2%；
   8.重量:2.5kg；
   9. 测试范围:0～2000W/m2

10.信号输出:0～20mV ；

四、安装

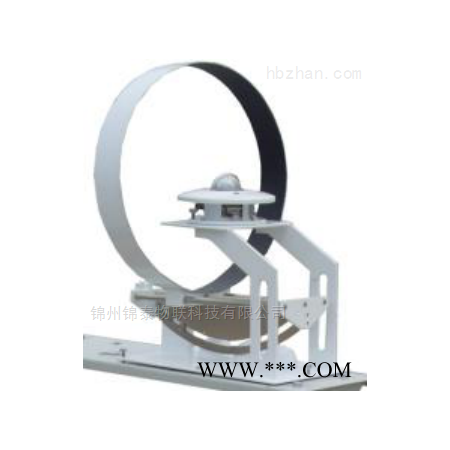

    散射辐射表是由TBQ-2总辐射表和TBD一1遮光环两部分组成。遮光环的作用是保证从日出到日落能连续遮住太阳直接辐射。它由遮光环圈、标尺、丝杆调整螺旋、支架、底盘组成。遮光环圈的宽度为65mm，直径为400mm，固定在标尺的丝杆调整螺旋上，标尺上刻有纬度经度与赤纬刻度。标尺与支架固定在底盘上，应根据架设地点的地理纬度而固定。总辐射表安装在支架平台上，其高度应正好使辐射感应平面(黑体)位于遮光环中心。通过调节赤纬度，可使遮光环全天遮住太阳的直接辐射。
    散射辐射表安置的条件及台架安装的要求与总辐射表相同。由于遮光环很重而且底盘较大，因此仪器安置更应牢固。 先将遮光环架安装在观测台架上，遮光环的方向和水平很重要，因此，遮光环安装在台架上时必须使底盘边缘对准南北向，使仪器标尺指向正南北(遮光环丝杆调整旋钮柄朝北)。然后用螺栓将遮光环底板固定在观测支架。 根据当地的地理纬度固定标尺位置。把总辐射表水平地安装在遮光环中的平台上，使输出插头朝北，其位置应正好使辐射表涂黑感应面位于遮光环中心。调好总辐射表水平并固定。将遮光环按当日的太阳赤纬调到相应的位置上，使遮光环恰好全部遮住总辐射表的感应面和玻璃罩。总表输出线与记录仪连接。

五、使用与维护
    散射辐射表的使用与维护同总辐射表。观测散射辐射时，日出前转动丝杆，丝杆调整旋钮，将遮光环按当日赤纬调在标尺相应的位置(有时也可几天一次)使遮光环全天遮住太阳直辐射。每日上下午各—次，检查遮光环阴影是否*遮住仪器的感应面与玻璃罩，否则应及时调整。
    平时要经常保持遮光环部件的清洁和丝杆的转动灵活。发现丝杆有灰尘或转动不灵活时，由其是风沙过后，要用汽油或酒精将丝杆擦净。较长时间不使用，应将遮光环取下或用罩盖好，以免丝杆和有关部件锈蚀。
