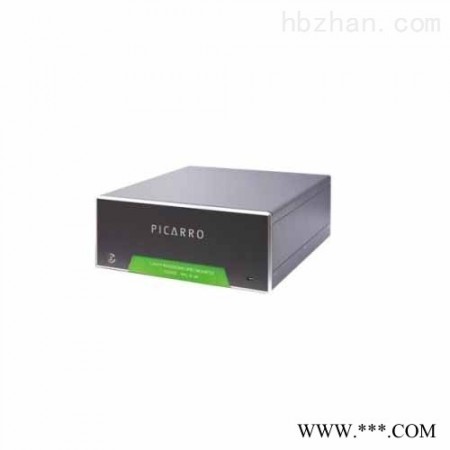

Picarro高精度气体浓度分析测试仪G2301
•ppb级超高灵敏度、准确度，无事实漂移
•符合WMO数据质量要求，同步测量CO2,CH.和H2O
•自动水汽校正，样品无需干燥
•对环境温度的变化不敏感
•坚固耐用,每台进行环境、冲击和振动试验
•安装快捷简单易行，整个系统的配置仅需要几分钟的时间
Picarro高精度气体浓度分析测试仪G2301具有三组分连续测量、可野外部署和长期稳定工作等特点，也可通过网络进行数据传输,可以轻松实现远程控制,zui大限度满足科研需要,这使得G2301成为温室气体测量方面的仪器。
Picarro G2301 多用途气体浓度分析仪符合世界气象组织（WMO）和其他网络，如用于大气监测站的综合碳观测系统（ICOS）制定的标准。基于光腔衰荡光谱技术(CRDS)能够在紧凑的腔室（小至35mL）中实现长达超过20km的有效测量长度，可以确保在较低的流速下获得更快的样品测量周转速率，也易于控制温度（±0.005℃）和压力（±0.0002atm）。并采用超高精度波长检测器，可以确保目标波长位置的地刈住明,这使得分析尺寸虽小却具有精度ヽ 灵敏度和低漂移。
(CO2)湿/(CO2)干混合比的二次拟合（左图）和(CH4)湿/(CH4)干与H2O 混合比的二次拟合（右图）。二氧化碳和甲烷的混合比只有在外推回干气条件时才有意义。Picarro G2301 分析仪能够直接测量湿气流中二氧化碳和甲烷的干气混合比。只有 Picarro 产品包括了自动水汽校正，并已由NOAA、MPI、LSCE等实验室进行了独立验证。
技术参数
Picarro G2301 环境、冲击和振动试验（在每台分析仪上进行） | |||
热变温测试（整台仪器） | 超过 12 小时的工作温度逐级测试，从 5 ℃ 到 40 ℃，每提高 5 ℃ 后保持 40 分钟。在整个测试范围内验证性能规格。 | ||
长期热测试（整台仪器） | 一个星期的工作温度逐级测试，从 30 ℃ 到 40 ℃，每提高 5 ℃ 后保持 40 分钟。在整个测试范围内验证性能规格。 | ||
储存测试（整台仪器） | 在-10 oC 和 50 oC 下恒温储存（不工作）+ 测试后性能确认 | ||
振动测试 | 两个轴，25 Hz，1gp-p 加速度，每个轴 15 分钟 | ||
使用 MIL-STD 810F 进行冲击测试 | 抬起分析仪一边至4英寸高度，而后松手使之掉落到坚硬的表面（试验台）。所有 12 边（ x、y、z轴）都进行该冲击测试，每条边测试两次 | ||
电力中断测试 | 至少 5 次成功的交流电断电重启 | ||
Picarro G2301 确保性能规格 （在空气中） | CO2 | CH4 | H2O |
精度（1-σ：初始 5 秒 / 5 分钟平均数据） 在以下规定的运行条件下的确保精度 | < 70 ppb / 25 ppb | < 0.5 ppb / 0.22 ppb | < 80 ppm / 30 ppm |
标准温压下的zui大漂移（24 小时 / 月） *（50 分钟平均值的zui值之差） 在以下规定的运行条件下的确保漂移 |
< 120 ppb / 500 ppb |
< 1 ppb / 3 ppb | < 100 ppm ± 0.5% 读数 |
干摩尔分数的自动测定 | 已包括 | 已包括 | 不适用 |
测量范围 | 0 - 1000 ppm | 0 - 20 ppm | 0 - 7 %v（39 ℃ 露点） 非冷凝条件下 |
确保精度范围 |
300 - 700 ppm |
1 - 3 ppm | 0 - 3 %v（25 ℃ 露点） 非冷凝条件下 |
测量间隔（数据采集速率） | < 5 秒 | < 5 秒 | < 5 秒 |
气体响应：上升 / 下降时间 (10 - 90% / 90 - 10%) | < 3 秒 | < 3 秒 | < 3 秒 |
测量池控制 | 温度：+/- 0.005 ℃，压强：+/- 0.0002 大气压 | ||
* Picarro 通过从在 30 小时试验中获得的 50 分钟数据平均值中的zui大值减去zui小值来计算漂移。
Picarro G2301 系统指标 | |
环境温度 | +10 ℃ 至 +35 ℃ 间运行， -10 ℃ 至 +50 ℃ 间储存 |
环境湿度 | < 99% 相对湿度(无冷凝条件下） |
样品压强 | 300 至 1000 托（40 至 133 千帕） |
样品湿度 | < 99% 相对湿度(无冷凝条件下） |
样品温度 | -10 至 45℃ |
样品流量 | < 0.4 标准升每分钟(SLM), 在760 托气压下，无需过滤 |
外形尺寸 | 分析仪：17” 宽 x 7” 高 x 17.5” 长（43.2 x 17.9 x 44.5 cm），不含 0.5英寸支腿， 外置泵：7.5” 宽 x 4” 高 x 11” 长 (19 x 10.2 x 28 cm) |
重量 | 60.4 磅 (27.4 千克)，不含外置泵 |
电源要求 | 100 - 240 伏交流电，47 - 63 赫兹（自动侦测），启动时总功率 < 260 瓦 稳定状态下 110 瓦（分析仪）+ 80 瓦（泵） |
进气口接头 | 1/4英寸 Swagelok® |
•包含配件：外置真空泵、真空管线及配件、键盘、鼠标、LCD 显示器、内置 160 GB 硬盘
•安装形式：台式（标准）或 19 英寸机架安装（可选）
•数据输出：RS-232、以太网、USB、模拟输出（可选）0–10 伏
•可选配件：与 Picarro 的16 路进样器无缝集成，简化多点采样
