一、【辐射监测模块】

(1) 模块介绍：

辐射监测模块采用PRM-8000A型仪器，是一种新型的x/γ辐射在线连续测量报警装置，主机选用了32位高速嵌入式微处理器与1024x600彩色液晶触摸屏，探头设计成IP68级别的防水结构，可应用于衰变池辐射监测。主机和探头采用了可靠的RS485通讯方式，保证了主机能实时显示每个探头的具体剂量率，并能实时指示出探头的当前状态（在线/掉线/报警），显示界面美观大方，操作简单。

模块主要用来对X 或γ射线进行剂量率的测量并报警，广泛应用于放射性废物库、工业无损探伤、医院γ刀治疗、同位素应用、γ辐照、医院X射线诊断、钴治疗、核电站、衰变池等放射性场所。

(2) 功能特点：

选用32位高速嵌入式微处理器，保证了监测数据与状态的实时响应。采用7.0寸1024×600彩色液晶触摸屏，全触摸操作，界面美观，可操作性强。该模块可同时挂载2个防水探头，亦可自动识别并在主机读取并设置相应参数。报警阈值连续可调（出厂默认设置高阈值为5.0μSv/h，低阈值0.0μSv /h）。可以实时显示各探头状态：在线/掉线/报警。主机可设置多种报警，支持声光报警、声音报警、灯、关闭四种模式。主机能自动记录阈值报警，并自动存储，掉电后不丢失。可手动查询各探头阈值报警记录。可设置/读取衰变池排水周期，并实时显示当前衰变时间；可显示2号池（衰变周期）及3号池（辐射超限值）的排水状态；具有实时时钟功能，可显示年月日及时分秒，掉电亦可记录实时时钟。 通讯方式：标准RS485接口，传输距离可达800米。

二、水泵控制模块

(1) 模块介绍：

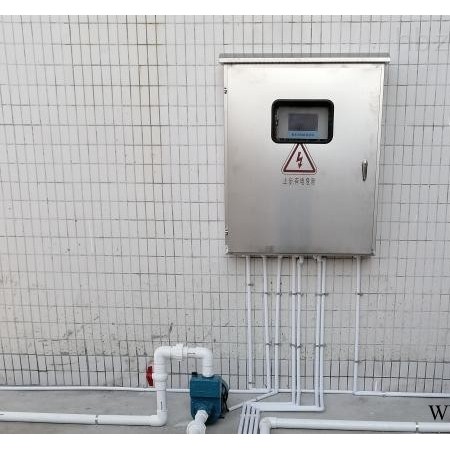

水泵控制模块采用了3个水泵智能控制器主机，分别控制3个水池的水泵开关。该水泵智能控制器主机微电脑单片机技术，集电机综合保护和数显功能于一体，*的电流和水位感应技术，可实现水泵缺水干转和堵转的双重保护。

该水泵智能控制器可接五种控制元件：压力变送器、远传压力表、电接点、浮球、探头。在衰变池的应用中，1号池考虑到沉淀物使用浮球液位开关控制，2号池（衰变池）以及3号池使用干簧管液位开关，以达到对衰变池的自动化智能控制。



(2) 功能特点：

1.开机：接通电源, 选择实际所需控制模式---水位控制或压力控制。

2.设置电流保护参数：启动水泵后，电流屏即显示水泵的实际工作电流；将过载保护和空载保护设置到合适的保护范围，亦可通过一键整定功能自动设置电流范围（推荐手动设置）。

3.自动、手动两种工作模式选择（按键切换)：

4.故障报警：水泵受保护所停止后，会发出报警，同时对应的故障指示灯亮；

5.过欠电压保护：当电源电压超过或低于电压保护范围，则3秒内自动切断电源。

6.过载保护： 超过设定值越多，则过载保护动作越快。

7.空载保护：具有反时限保护特性即低于设定值越多，则空载保护动作越快。



(3) 主要参数：

1. 主机静态消耗功率 : ＜3W。

2. 电源电压 : AC380V ± 10% 50HZ ；

3. 水位三档显示 : 依次为低位 中位 高位

4. 水位控制距离：无强电场和磁场及干扰的环境≤500米；

5. 过欠电压保护范围 :260V （≤3秒跳闸)
