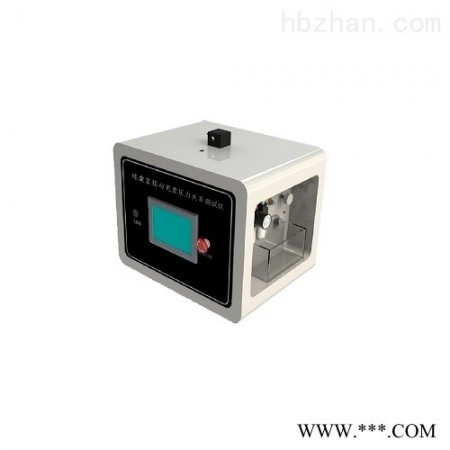

球囊直径与充盈压力关系测试仪满足标准

主要参数：
驱动气压: 0.3-10MPa
压力范围：1-10MPa(可调)，增压比 1:16
压力读数精度±1% ，配有鲁尔内圆锥接头，鲁尔外接头

球囊外径测量：成像视觉系统

PLC控制系统

7寸触摸屏操作界面

中英文切换

水温槽0-37°
主要配置：气液增压泵、防护机箱、调压阀、卸荷阀、手拉阀、耐震压力表、不锈钢管路、单向阀等

箱体尺寸：500*500*450

球囊直径与充盈压力关系测试仪满足标准

D.1 原理

本试验的目的是测定球囊直径和充盈压力之间的关系。

D.2 仪器

D.2.1 推荐的导丝或等效物。

D.2.2 水浴,控制在(37士2℃

D.2.3 充盈液体,如温水。

D.2.4充盈注射器或等效装置配有读数压力精度为5%并能够维持充起压的压力测量装置,有符合 GB/T 1962.1 或GB/T 1962.2的6%(鲁尔)内圆锥接头,如适用,以便连接导管。

D.2.5适宜精度的测量球囊直的装置(如千分尺,光学投影仪,激光千分尺),其精度能测量至规定公差的10%或被测值的1%。如果规定了公差,则应使用两个百分数中值较小的一个。

D.3 试验程序

D.3.1 将充盈液体(D2.3)充入充盈器械(D24)。

D.3.2 向器械中插入适宜的导丝(D2.1)。

D.3.3 将充盈器械与供试导管连接,至少把球囊全部浸入(37士2)℃的水浴(D.2.2)中。

D.3.4使导管至少平衡2min。

D.3.5 逐渐充盈球囊,让系统在各压力间隔之间趋于稳定;宜以适宜的压力间隔(如100kPa)在指示的直径范围内选取压力,以测定球囊直径。

D.3.6 在每个压力间隔下,在沿球囊长度方向适宜的位置测量球囊直径;这些测量宜在稳定后立即进行。

D.3.7 持续充压直至达到RBP。

整个试验宜迅速完成，以使黏弹影响最小,更好地模拟临床使用的充盈方法。
