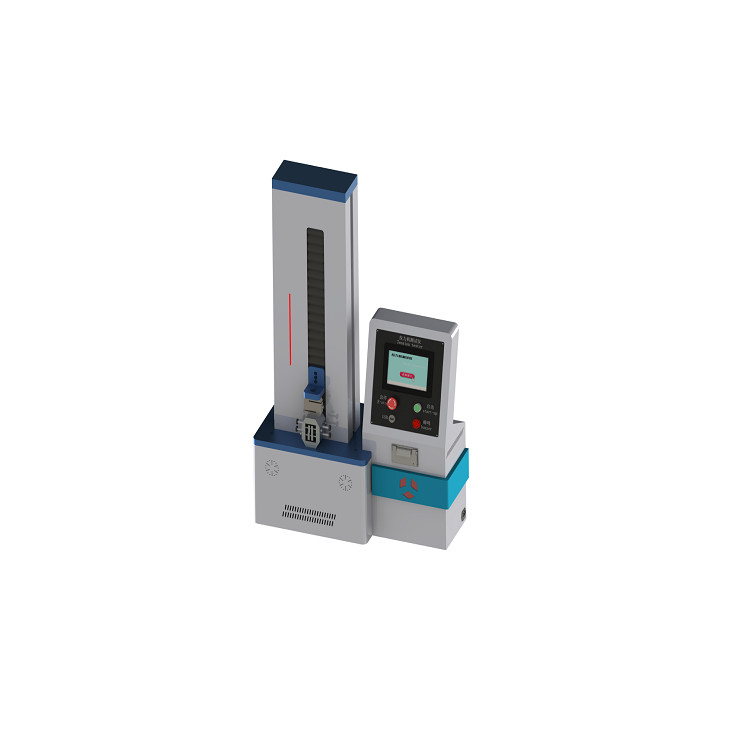

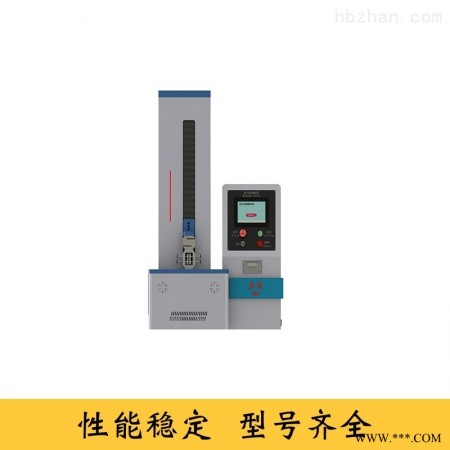

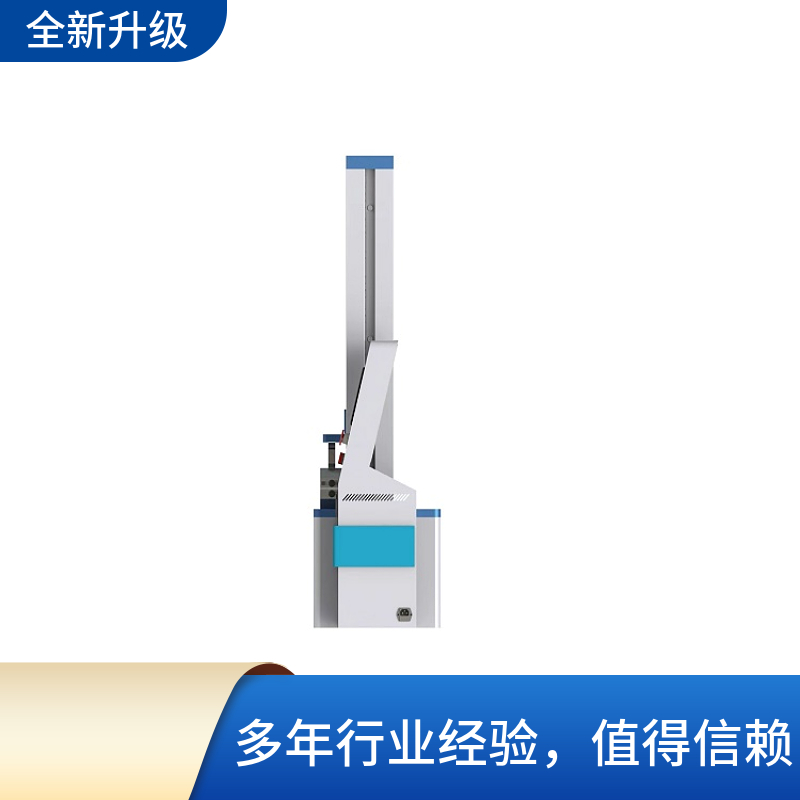

赛锐特导丝峰值拉力测试仪满足标准

一，生产厂家：

采用7寸威纶通液晶触控显示屏，中英文菜单显示。公称规格、设定载荷、打印设定、测试、上行、下行、时间、标定。由键盘与触摸控制液晶显示屏上的菜单，机载打印测试结果。

二，标准：符合YY0450.1-2020标准中相关条款设计制造。

三，技术指标

公称规格：根据客户要求

拉力范围：1-50N，精度：±1%；

拉力速率：0-50MM/MIN之间

设定时间:  1s～60min, 客户任意设置，精度：0.2S

拉力起始距离：150MM以上（可调）

仪器标准：规定升级服务。

设备免费保修期为1年。

赛锐特导丝峰值拉力测试仪满足标准

测定导丝峰值拉力的方法

H.1 原理

应对导丝上会导致失效的关键连接处的峰值拉力进行评价。任何体外的连接都无须进行所列的拉伸试验。对每个试验段施加拉力直至发生失效。

H.2仪器

H21拉伸试验装置能施加10N的力。

H22楔形开口夹具如图H1所示结构,或其他结构。 H.23橡胶贴面气动夹具, 或其他夹具。

H.3程序

H31从供试器械上选取一个试验段。关键连接处包含在试验段内。

H32将形开口夹具(H22)连接到拉伸试验装置(H21)的移动夹头上将气动夹具连接到拉伸试验装置的固定夹头上。

H33把导丝的一端固定在楔形开口夹具上确保夹具只对末端加力,在导丝近中点位置将其夹紧在气动夹具中,确保夹紧点离模形开口夹具至少150mm。 H34以10mm/min的速度施加拉伸力,直到发生失效。

H.4 试验报告

试验报告应包括下列信息:

a) 导丝的识别;

b)峰值拉力, 以牛顿表示;

c)失置
