M-2060B大气监测微型站,环境空气颗粒物监测设备

一、M-2060大气监测微型站产品介绍：

　　AQI网格化微型空气监测站是上海麦越环境技术有限公司生产的新型空气质量在线多参数监测系统，主要监测PM2.5、PM10、CO、SO2、NO2、O3等多种参数。建立大气环境数据监测与分析系统，可以提高对大气污染监测数据的处理和管理能力，该设备广泛应用于环保领域、工业企业区域、厂界空气环境、城市功能区、社会生活环境、景区及林业空气质量及大范围环境监测中，实现对大气质量的自动监测采集和上报等处理工作。

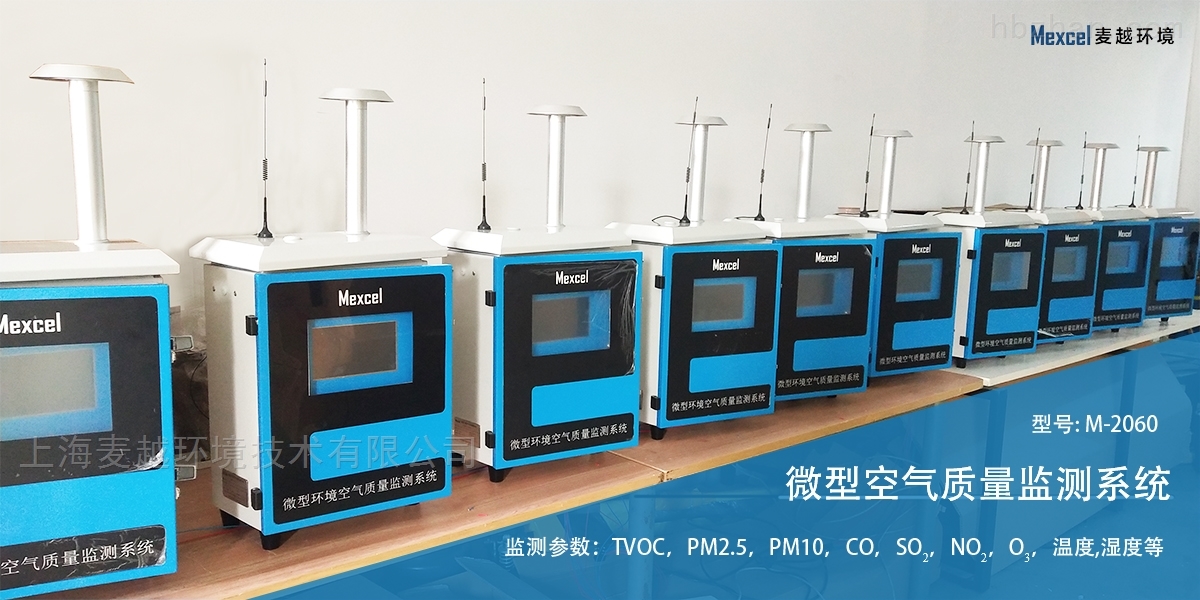

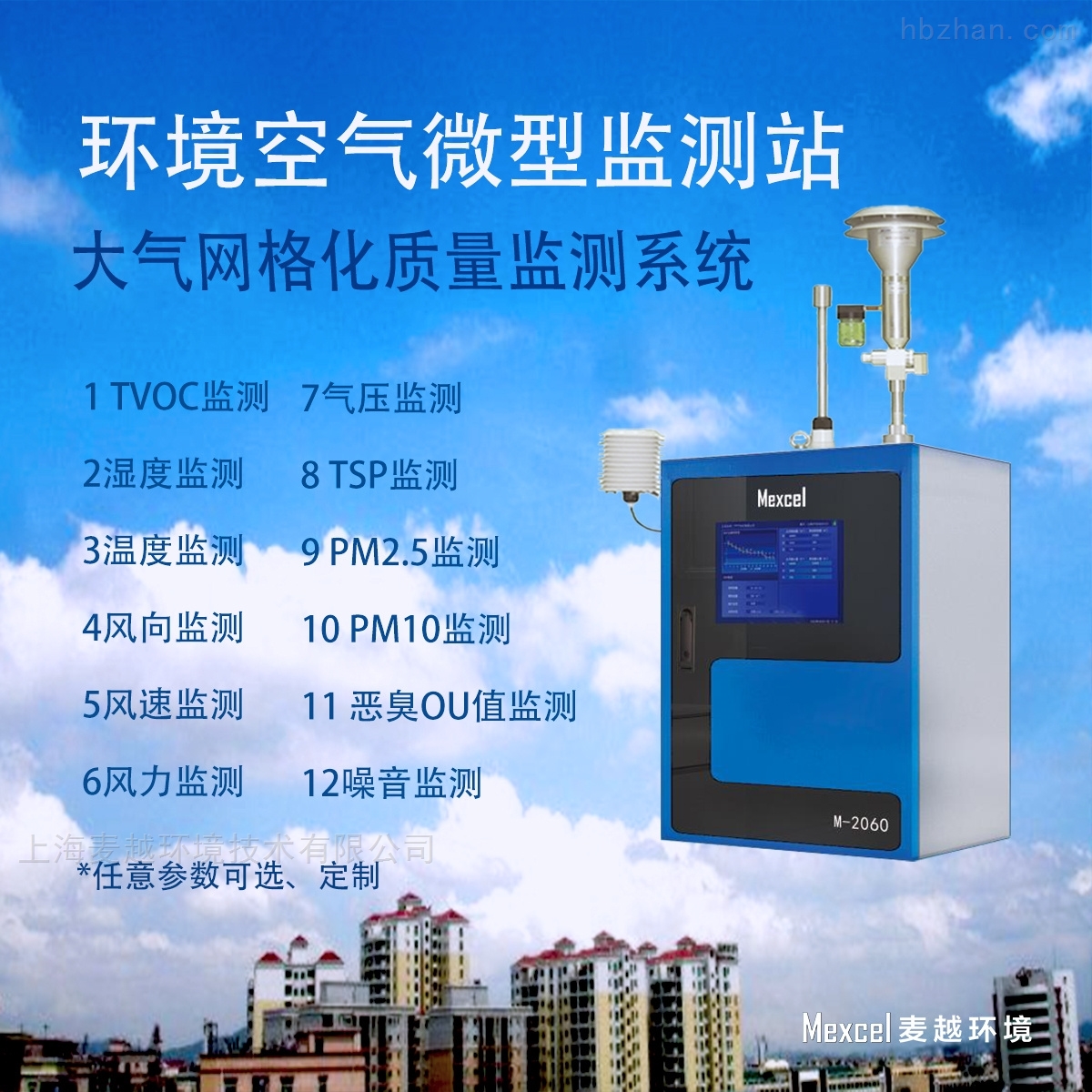

      M-2060产品是一款以物联网为基础的网格化空气质量监测站，采用模块化设计，将分体式采样头(四气两尘(SO2、NO2、CO、O3、PM2.5、PM10))和温湿度传感器独立安装于主控箱外，可在无人值守的恶劣环境下全天候全自动正常运行，并通过无线方式进行组网，实现实时数据监测传输，并汇集到“物联网大数据传输平台”，为网格化监测提供数据基础。

二、大气监测微型站 技术参数

单元名称 描述 技术参数 颗粒物监测单元 监测方法 连续自动实时监测方法 测量原理 光散射法 测量数据 PM10、PM2.5 测量量程 0～1000 ug/m3 浓度显示时间 ≤60s 测量时间 0.1min（zu短测量时间），1min（标准测量时间），（1-9999）秒任意设定 zu低检测限 ≤0.001 mg/m3 仪器平行性 ≤±10% 浓度报警 具备高浓度报警功能，平台可配置报警阈值 四参数监测单元 监测方法 连续自动实时监测方法 测量原理 高精度电化学 测量数据 SO2、NO2、CO、O3 测量范围 SO2 测量范围：0-2000ug/m3；分辨率：1ug；准确度±10%，测试标气浓度1200ug/m3 NO2测量范围：0-2000ug/m3；分辨率：1ug；准确度±10%，测试标气浓度1300ug/m3 O3  测量范围：0-2000ug/m3；分辨率：1ug；准确度±2%，测试标气浓度2000ug/m3 CO  测量范围：0-200mg/m3；分辨率：0.1mg；准确度±10%，测试标气浓度103mg/m3 数据采集传输 数据有效传输率 断点续传配合平台数据补遗，保证数据有效传输率≥95% 处理器 ARM 10，STM32，520MHz 操作系统 Linux操作系统 远程控制 支持远程校时、远程重启、远程设置、远程升级 传输网络 自动实时上传数据，GPRS 箱体及供电 箱体材质 喷塑箱体 支架材质 镀锌处理 支架高度 标配高度3.5m，其他高度可选 支架直径 114mm变径76mm 防护等级 IP65 工作电压 可选：直流12V太阳能  ‚交流220V  ƒ交流220V+直流12V 显示方式 显示方式：7寸LCD触摸多彩显示屏 数据存储 GPRS  ‚本地数据存储（可选） 温度环境 -30℃～50℃ 湿度环境 10%RH～90%RH 噪声监测终端 测量范围：30-130dB（A） 声级计采样频率：小于1s 动态分析范围：≥100dB(A) 频率计权：A、C、Z 时间计权：F、S 噪声报警：触发录音或录（可选） 气象五参数 温度：测量范围：-30℃～70℃；精度：±0.3℃（20℃）； 湿度： 测量范围：0～100RH；精度：±5％（5%RH－95%RH，25℃）； 风向：测量范围：16个方向（0~360度）；精度：±5度； 风速：测量范围：0~30 m/s；精度：±0.3m/s； 气压：测量范围： 30～110Kpa；精度：±2.5pa。

三、技术特点：

　　1、符合GB/T17626.2-2006静电放电抗扰度标准的要求。符合GB/T17626.3-2006射频电磁场辐射抗扰度标准的要求。符合GB/T17626.4-2008电快速瞬变脉冲群抗扰度标准的要求。符合GB/T17626.5-2008浪涌(冲击)抗扰度标准的要求。

　　2、自主研发生产，核心传感器部件*。

　　3、所有传感器模块外置于主控箱，独立式安装。

　　4、采用*物理气路设计模式，既保证空气的流动性，又避免了泵吸式设备所带来的备件维护问题。

　　5、整机采用模块化设计，自由组合监测参数，维修维护简单方便。

　　6、支持远程设备重启，主程序升级，电池电量回传。

　　7、配合物联网大数据传输平台，可实现远程控制，采集频率设置，生成数据报告。

　　8、美观大方的支架设计，双层门仪表箱，内置7寸触摸屏幕，监测数据实时展现，安装后外部无明线。

　　9、采用交流220V+直流12V太阳能供电模式时，设备可保证全年不掉电。

　　10、支持本地数据存储与导出，即使在设备离线时，保证数据不丢失。

　　11、本地存储可达10年以上，便于长期观察及数据累计、分析。

四、标准配置：

M-2060B大气监测微型站,环境空气颗粒物监测设备

五、安装准备：

　　1、土质地面。需要挖50*50*50cm的土坑，中心放入预埋件，浇筑混凝土(平面水平)，预埋件顶端5cm露出地面，浇筑混泥土时应包裹好预埋件螺纹，凝固7-10天，即可安装设备。

　　材料及工具准备：铁锹，自来水，混凝土，抹子，木板若干，中号十字螺丝刀，水平尺，活口扳手，钳子

　　2、硬质地面(厚度不小于10cm)。按照支架底座安装孔的位置，在硬质地面打4个直径18mm，深度120mm的圆孔，放入M14膨胀螺栓，之后直接安装设备即可。

　　材料及工具准备：打孔电锤，锤子，中号十字螺丝刀，水平尺，活口扳手，钳子

六、大数据分析平台

1可视化显示

结合地理信息，可对上传的分钟级、海量监测数据进行可视化处理，同时兼容站的数据展示，生动形象地展示出空气质量的实时数据变化趋势和污染分布情况。

2污染事件监控报警

可根据用户当地空气质量值和污染特征报警规则，利用事件捕获技术分析每个点位的报警事件，同时向客户实时推送报警消息。平台自动将各污染源监控报警信息，通过短信、VX、邮件等方式，实时推送到相关管理人员，根据警报级别在平台上启动相应的处置流程，指挥现场工作人员前往取样并进行处理，后将处理结果上传到管理平台，从而对污染源实现闭环管理。

3污染区域分析

通过计算一段时间内各区域污染超标的累积概率，能够得到经常发生污染的区域，即为超标重点区域，也可能为潜在污染源，管理者需对此类区域重点监管。

4基础统计分析

提供单点或多点历史数据对比分析、区域污染现状分析、多点空气质量排序等基础数据分析功能。简单明了直奔主题的功能设计，使用户从繁杂的数据整理工作中解脱出来，解决用户关切的实际问题。

5.APAQ除通过WEB浏览器使用外，还针对手机、平板等终端提供了移动便携的查询统计功能。
