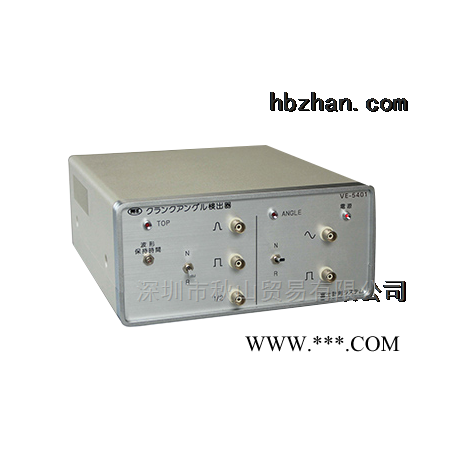

日本ksys曲轴转角检测器 VE-54系列

曲轴转角检测器在发动机性能测试中准确检测曲轴的旋转角度。检测时，在发动机的曲轴上安装有狭缝圆盘，以夹着狭缝圆盘的方式安装有透过光检测部。光检测部分配备有发光元件和光纤连接器，通过光缆输入到放大器。

通过在放大器部分的光连接器插入部分中安装光电二极管，该仪器可以消除外部噪声并实现高精度检测。对于放大后的信号，通过自动电平电路将正弦波（原始数据）和占空比为 50% 的方波分别输出到 BNC 端子。波形输出可以通过选择开关反转。始终输出 1/2 分频波形。TOP 的波形使输出脉冲宽度恒定，不依赖于转数，因此可以用示波器可靠地测量。脉冲可以进行逻辑反转，因此可以根据使用该信号的设备进行选择。
