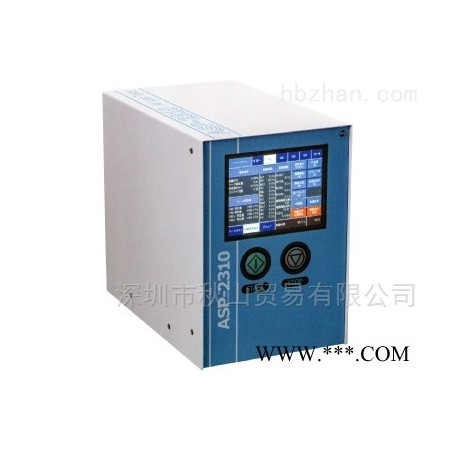

日本aim带温度补偿功能的检漏仪ASP-2310

工业漏气测试仪是一种配备压差传感器的检测设备，它根据无泄漏容器（主）和试件（工件）之间的压力差来检测泄漏，用于生产线。在工业漏气测试仪的这个领域也是如此，由于温度的变化，可能会出现错误的判断。因此，我们开发了一种产品，该产品使用我们培育的温度补偿技术，可以防止在泄漏测试过程中因母盘和工件之间的温度变化而导致错误判断。

观点

当温度因气体的物理特性而发生变化时，压力也会发生变化，因此温度变化引起的压力变化会导致错误的判断。

气体的压力随着温度的变化而变化。(Boyle-Charles 定律) 因此，当通过压力测量（空气泄漏测试仪）进行泄漏检查时，会出现错误判断（将无泄漏产品判断为泄漏或将防泄漏产品判断为无泄漏） ) 是由于被检产品的温度变化造成的。

如果由于检查产品的温度变化而导致压力下降，即使没有泄漏也可以判断为有泄漏。

相反，如果由于检查品的温度变化而导致压力上升，即使有泄漏也可以判断为没有泄漏。

理论上，这个问题可以通过控制和控制被检产品的温度和环境温度，并在被检产品没有温度变化的情况下进行泄漏检查来解决。但是，在实际的制造现场，要创造出被检品的温度不发生变化的环境是极其困难的。例如，当焊接或清洗后通过干燥过程检查泄漏时，由于被检产品的温度与环境温度之间的差异，被检产品的温度会在泄漏检查过程中发生变化。

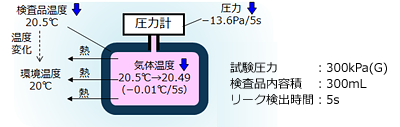

在右侧条件下的泄漏检查中，如果在泄漏检测期间检查产品中的气体（压缩空气）温度变化 -0.01°C，即使在无泄漏产品中也会发生 -13.6 Pa 的压力变化。
在这种情况下，使用无法补偿温度的传统漏气测试仪，尽管产品无泄漏，但结果（误判）为“0.5 mL/min 泄漏”。

因此，为了做出正确的泄漏判断，需要对温度变化产生的压力变化进行高精度的校正。

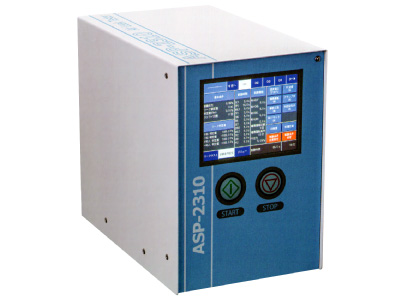

日本aim带温度补偿功能的检漏仪ASP-2310

可以进行高精度的温度补偿。

观点

基于Boyle-Charles定律和Hagen-Poiseuille定律的全新方法实现了高精度的温度补偿。

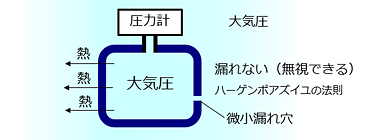

无加压（大气压）测量

如果检漏产品内部处于大气压状态，内外几乎没有压差，所以即使根据哈根-泊肃叶定律有微小的泄漏孔，气体也不会泄漏（可忽略）。因此，根据Boyle-Charles 定律，可以知道仅由温度变化引起的压力变化。

加压测量

当泄漏检测产品的内部被加压时，如果有微小的泄漏孔，气体就会从孔中泄漏。在这种情况下，由于温度变化和泄漏引起的压力变化相加，因此温度变化引起的压力变化成为错误判断的因素（噪声）。

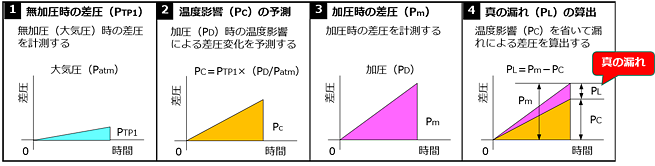

大气压下的压力变化 =
温度变化引起的压力变化（大气压）

预测加压过程中温度变化引起的压力变化温度变化引起的压力变化（加压）

加压时的压力变化=
泄漏引起的压力变化+温度变化引起的压力变化（加压）

泄漏引起的压力变化=加压时的压力变化-温度变化引起的压力变化（加压）

它是一种简单地通过在传统压力测量中添加非加压测量来校正温度的机制。

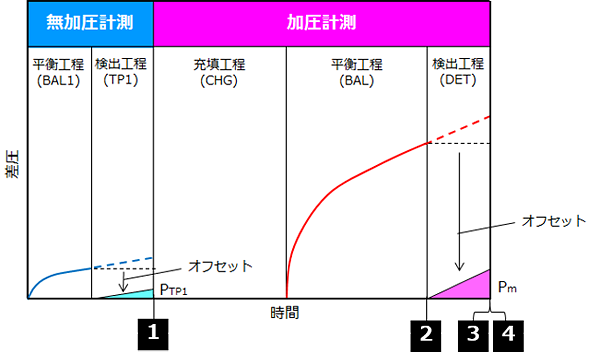

温度补偿流量
