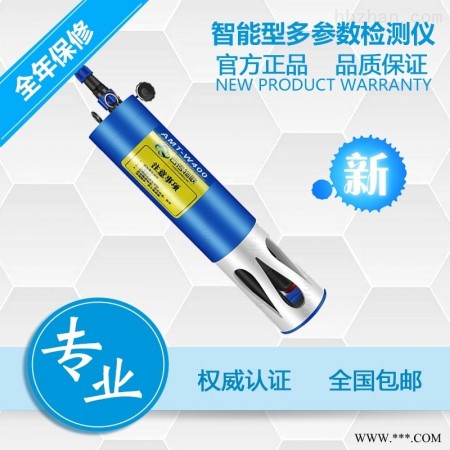

环保型管网多参数水质在线检测仪器

系统架构

水质在线监测系统是以信息采集为基础，环境大数据为支撑、水资源水环境评估预警方法为核心的物理网在线监测与评价预警系统。

它可以实现地表水体基础信息的收集和管理、水资源和水质的实时在线评价、水质监测数据实时统计和分析预测、水体污染的及时预警报警，为地表水环境的管理和决策提供技术支持，我们的水质在线监测系统的架构主要分为三层：水质数据采集层、水质数据通信网络层、水质在线云平台层。如下图所示：

环保型管网多参数水质在线检测仪器

1：水质数据采集层

系统主要通过温度传感器、PH值传感器、浊度传感器、含氧量传感器等模块以及浮标水质监测系统来采集温度、PH值、浊度、含氧量等信息。

2：水质数据通信网络层

通信网络层由互联网、wifi、宽带、电信网、网络管理系统和云计算平台等组成，负责传递和处理采集层获取的信息。

华谊环保DTU无线远程终端设备支持串口RS485接口、USB接口等，设备可以直接与客户的上述接口设备直接相连，把客户的PLC设备、工控设备的数据透明传输到数据中心，实现对客户端末设备的数据采集、数据传输、设备控制等功能。

利用GPRS进行远程传输，费用低，稳定性好。可以直接接入各种水质监控设备，实现对pH、DO、水温、水量等数据实时监测。

3：环境在线监控应用层

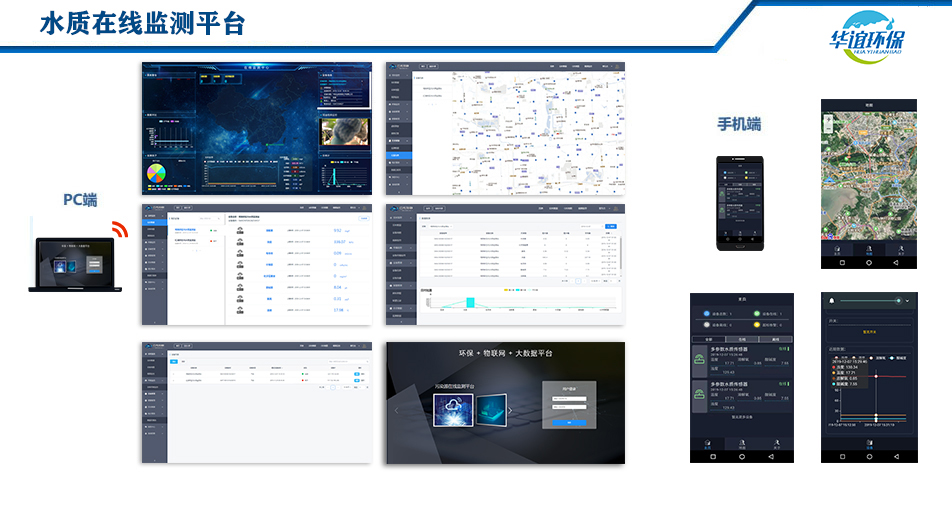

云平台层为是应用层的基础平台，是水质在线监测系统与用户的接口。华谊环保水质在线监测系统可根据监控点的数量及监控点的传感器，灵活配置或定制实时画面、历史数据画面、报表、统计分析、实时报警、维护提醒，同时可将报警或超标信息推送到相关人手机短信或手机微信中。

操作人员无需懂得编程，对电脑有一定的操作知识即可。如温度、水位、压力参数等，系统收集每个节点的数据，进行存储和管理，实现整个测试点的信息动态显示。对异常状态自动报警。加装摄像头可以对设备状态进行实时和多角度的监测，尤其是偏远地区和人烟稀少（包括水库、污水井、狭窄空间等）的方法十分适用。

三．系统平台功能

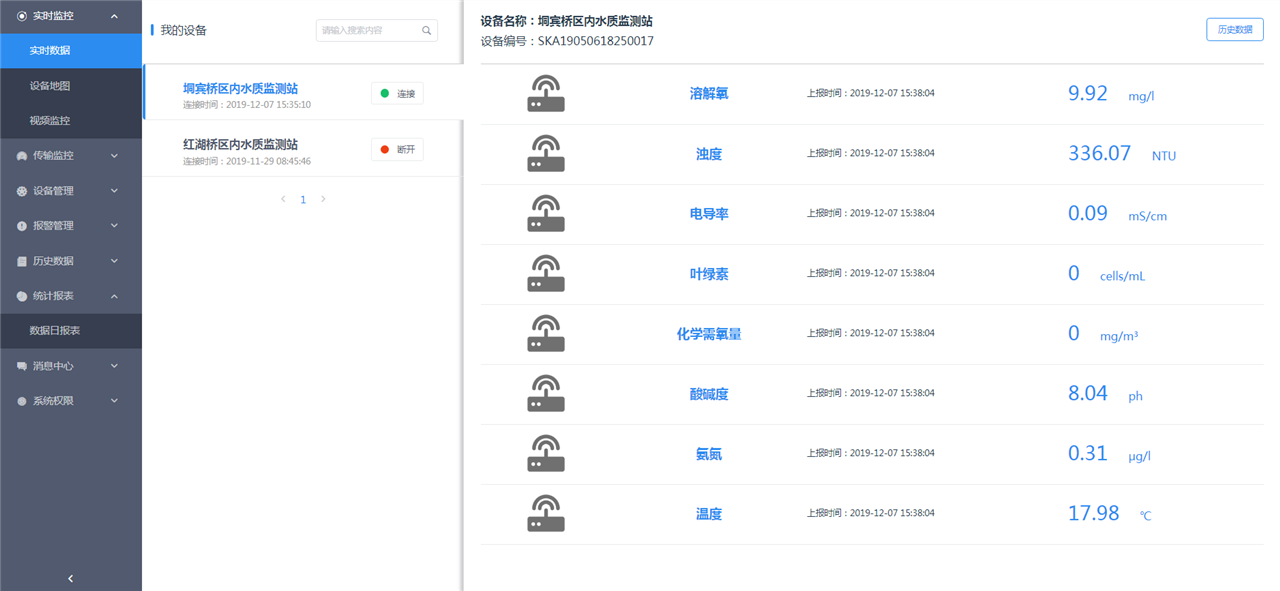

水质参数实时监测： 24小时实时监测ph值、含氧量、氨氮、总磷、化学需氧量等水质参数，有效实现水污染事件的可防、可控。

多参数水质在线监测仪的基本原理：
基于电化学溶出伏安法，根据监测的重金属离子，选择合适的前处理方式和相应的工作电极进行监测分析。其具体原理为：
(1)水样经过前处理系统进行处理后，由计量泵自动抽取注入电解池中；在电解池中，对工作电极施加一定的电势，被测的重金属离子开始在工作电极上富集；
(2)电解池维持静止状态，让足够多的重金属稳定的存在于工作电极表面，并通过自动调控消除水体中气态物质对测定的干扰；
(3)向工作电极以恒定速度施加电压，重金属在工作电极上溶出，该过程释放出的电子形成峰值电流，通过计算电流峰高或者面积与相同条件下的标液作比较，从而得出样品离子的浓度。

常规五参数指标如下：

1、水温自动分析仪技术指标要求
项 目 技 术 指 标
测定范围 0.0-60.0℃
响应时间 ≤0.5min

2、pH自动分析仪技术指标要求
项 目 技　术　指　标
测定范围 0.00～14.00
响应时间 ≤0.5min
温度补偿 0－50℃ 自动温度补偿

3、溶解氧自动分析仪技术指标要求
项 目 技　术　指　标
测定范围 0.00～20.00mg/L
分辨率 0.1mg/L
反应时间（25℃） T90:30s T99:90s
温度补偿 0－60℃ 自动温度补偿

4、电导率自动分析仪技术指标要求
项 目 技 术 指 标
测定范围 10 uS -500mS/cm
测试方式 4极式电极法
电极常数 K＝0.917cm-1, ±1.5%
反应时间（25℃） T90:30s T99:90s
温度补偿 内置地表水非线性温度补偿

5、浊度自动分析仪技术指标要求
项 目 技 术 指 标
测定范围 0.0-1000FNU
方法原理 90度散射比浊法，内置超声波发生器清洁镜片
测试镜片 蓝宝石镜片
测量精度 测量值的±3%

多参数水质在线监测仪的优势及特点：
采用成熟的电化学技术---阳极溶出伏安法，可监测多种重金属离子，比传统比色法更快捷，更简便，测量检出限更低。
●电极寿命长，维护量少；
●模块化设计；
●紫外线消解功能，适应各种水质条件；
●自动清洗、自动校准、自动进样、自动测量；
●可实现远程监控；
●可增配采样器、实现自动留样；
