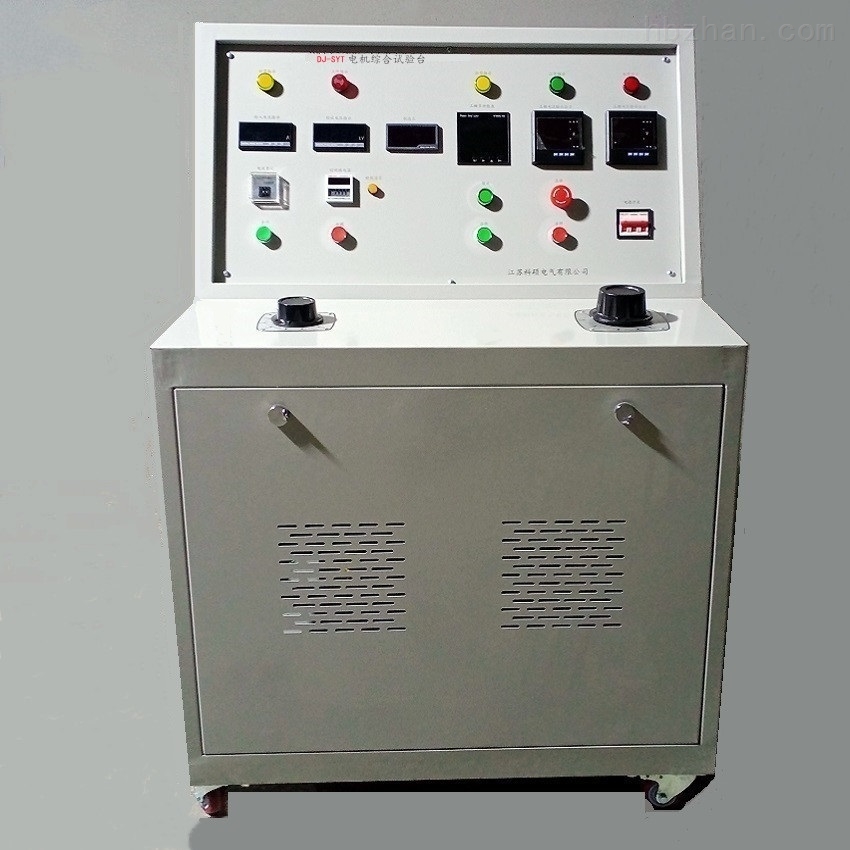

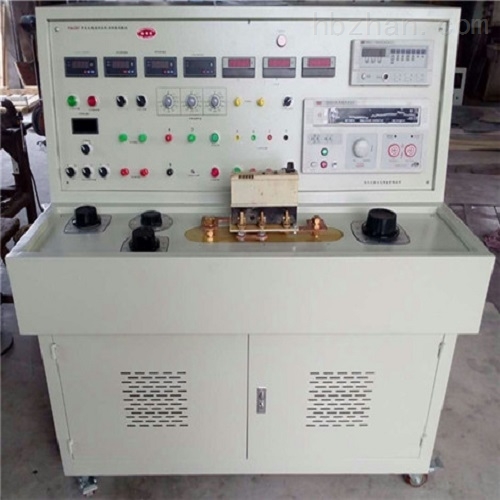

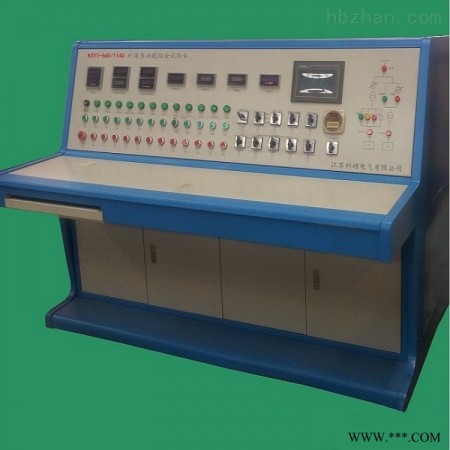

矿用多功能综合试验台

1、该多功能综合试验台在矿井地面机修车间使用；

2、能够满足矿用电气设备的性能试验，即矿用隔爆型照明信号综合保护装置、隔爆型馈电开关、磁力启动器（包括组合开关、电控箱）、变压器等设备的性能试验（过载、短路、漏电、绝缘监视、漏电闭锁、变比、阻抗、功率测试）；

3、能够检测真空接触器的开关管分合闸三相同步性能、真空管回路电阻检测、真空管耐压试验；

4、能够检测启动器的电子保护性能，以及照明信号综合保护装置及高压配电装置保护性能。

5、提供试验电压、试验电流、漏电电阻、模拟对地电容、照明综保负载、电钻负载接口、零序电压电流接口等，所有试验电路应满足开关标准要求；三相试验电压127V（100v）作为照明信号综合保护装置本体调试（100V作为高压配电装置保护器工作电源），660V或1140V或3300V三相电源作为馈电开关与启动器类开关工作电源电压，均能从0-120%范围调节，作为开关欠压、过压等动作特性试验，试验台低压大电流采用两磁路大电流发生器能产生4000A的电流，并且能提供5V、12V、24V直流电源作为电子保护器的电源使用；具备0-10KV高压试验功能。

6、主要技术参数

6.1电源电压：三相四线380V

6.2三相试验电压：127V(100V)、660V、1140V、3300V （0-120%Ue可调）

6.3短时电流:500A   长时电流：4000A

6.4零序电流：0-20A   二次零序电压：0-120V 相差180度

6.5漏电电阻：0-199.9K范围可调

6.6 1K漏电：0—2000mA  计时范围：0-999.999s显示1Ms

6.7 照明负载20KW

6.8 电钻短路电容：2UF

6.9 三相模拟电容：0.1UF 0.27UF 0.47UF 1.0UF 三组合

6.10三相电压：36V 127V 220V可调

6.11直流电源：5V 12V 24V

6.12高压试验电压：0-10KV可调

6.13三相同步特性测试0-999.9ms

6.14回路电阻测试DC100A  0-2 mΩ    0-20mΩ

7、厂家提供免费到矿技术培训，保证矿方操作人员熟练掌握；
