本公司推出的XZ-FB2100款环境水质监测浮标可以实现视频监控和多种水质参数的同时测量，包括溶解氧、pH、ORP、电导率和浊度等。数据采集模块通过RS-485(Modbus/RTU协议)总线采集和处理各数字传感器测量得到的数据，并将数据无线传送到云端，同时根据用户需求可以手机APP等多平台上获取传感器测量值。本款浮标开放多个控制功能，可以远程控制传感器、摄像头等监测设备开关，可以设置定时循环开关。
| 产品名称 | 描述 |
| 水质监测浮标 | ①可实时实现多路参数在线监测。 ②可实现实时视频监控。 ③可实现电池电量监控。 ④能实现多路参数控制。 ⑤数据的存储和报警功能；数据的无线发射功能。 ⑥峰值功耗为5W；传感器功耗0.2W/只。 ⑦外形尺寸：700mm*700mm*800mm。 ⑧重量：≤20KG ⑨浮力：≥40L |
| 核心部件 | 描述 |
| 采集传输模块 | RS485通讯接口，4G全网通/NB-IOT，超低功耗 |
| 摄像头 | 1080P（选配） |
| 电池 | 锂电池12VDC，40AH（默认） |
| 太阳能电池板 | 12V/4块（60W）（默认） |
| 供电能力 | 定制选型；阴雨天连续工作15天以上 |
| 位置指示 | 警示灯，依照光线定时开启；GPS定位（选配）； |
| 监测平台 | 云平台；手机APP |
| 防护罩 | SUS304 滤筒防护罩 |
2.可选配传感器的主要参数
| 名称 | 测量范围 | 精度 | 分辨率 |
| 溶解氧传感器 | 0～20 mg/L | ±2%F.S.，±0.5℃ | 0.01 mg/L，0.1℃ |
| 浊度传感器 | 0～100 NTU；0～1000 NTU | 读数的±3% 或±3NTU，以大者为准，±0.5℃ | 0.1 NTU，0.1℃ |
| 电导率传感器 | 0-5000uS/cm；0-200mS/cm | ±1.5% F.S. | 1 uS/cm；0.1mS/cm |
| pH传感器 | 0～14 pH | ±0.1 pH | 0.01 pH |
| ORP传感器 | -1500mV～+1500mV | ±6mV | 1mV |
| 氨氮传感器 | 0～100mg/L或0～1000mg/L | ±5%F.S.或±3mg/L 以大者为准 | 0.1mg/L |
| 叶绿素传感器 | 0～400ug/L | ±3%F.S.（>300ug/L） | 0.1 ug/L |
| 蓝绿藻传感器 | 100～300，000cells/mL | 1ppb若丹明WT染料的信号水平对应值的±5% | 0.01 ug/L |
| COD传感器 | 0～400mg/L equiv. KHP | ±5%F.S. | 0.1mg/L |
| 余氯传感器 | 0～5ppm(HCLO) 或0～20ppm（HCLO） | ±3%示值或0.03mg/L以大者 | 0.001ppm（量程0~5） 0.01ppm(量程0~20) |
| 温度 | 0～50℃ | ±0.5℃ | 0.1℃ |
| 氯离子传感器 | 0~35500mg/L | ±10%或±2mg/L | 0.1mg/L |
3.主要功能介绍
数据采集
浮标内数据采集模块通过Modbus/RTU RS485数字信号集中进行数据采集；数据采集的参数包括：温度、溶解氧、浊度、电导率、PH、氨氮、UV COD、ORP、叶绿素、蓝绿藻、水中油等；
电源及充电保护单元
浮标配有防水锂电池，默认状态下浮标配置各项传感器监测参数，浮标搭配40AH锂电池； 浮标需要搭配视频监测时，需适当增加电池容量，建议选择80AH以上，以保证系统供电安全；
浮标内部设有充电电压保护，限制充电电压过高导致电池损坏。
电源管理单元
电源管理单元包括:
电池电量显示：可监控到电池残余电量;
视频监控
可搭配摄像头进行监控，摄像头防水保护，内置4G物联网卡
无线传输
浮标通过DTU模块内置4G卡进行远程数据视频数据传输；
定位显示
浮标顶部设计有太阳能警示灯，当光线不明亮时，警示灯会自动闪烁起到警示作用；
浮标可预留电源接口，可安装LED灯带，警示效果更明显；
浮标可预留GPS模块，可在远程监测平台查看浮标所在位置，时刻跟踪到浮标位置；
远程平台
远程平台可显示传感器监测参数、电池残余电量、远程控制电源开关及摄像头远程开关、设置数据上传频率、数据曲线查看、数据存储数据查看。
4.监测界面及现场应用

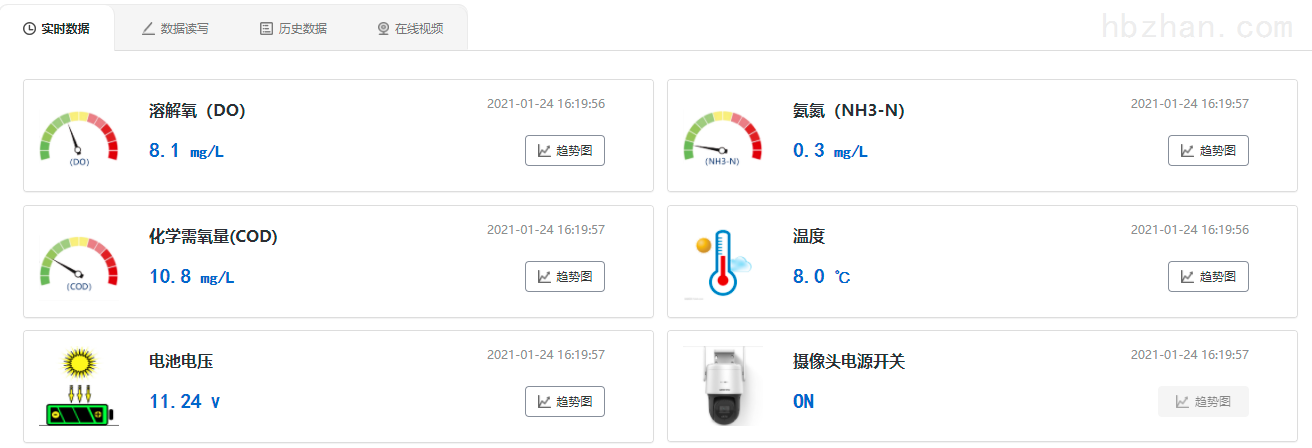

传感器监测界面
图1 监测界面
视频监控画面
图2 视频监控画面

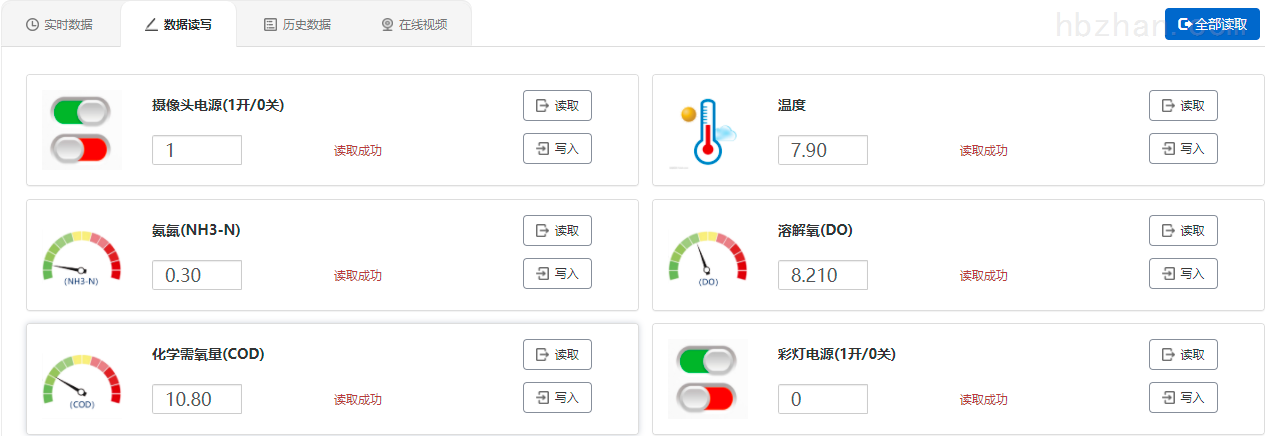

开关控制界面
图3 开关控制界面

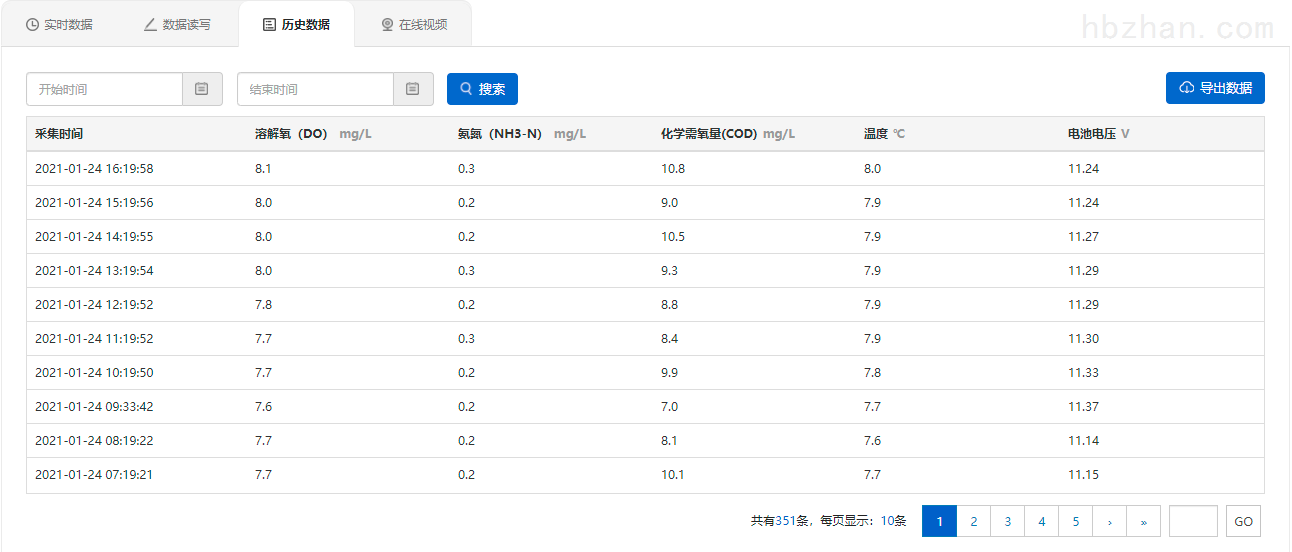

历史数据界面
图4 历史数据界面

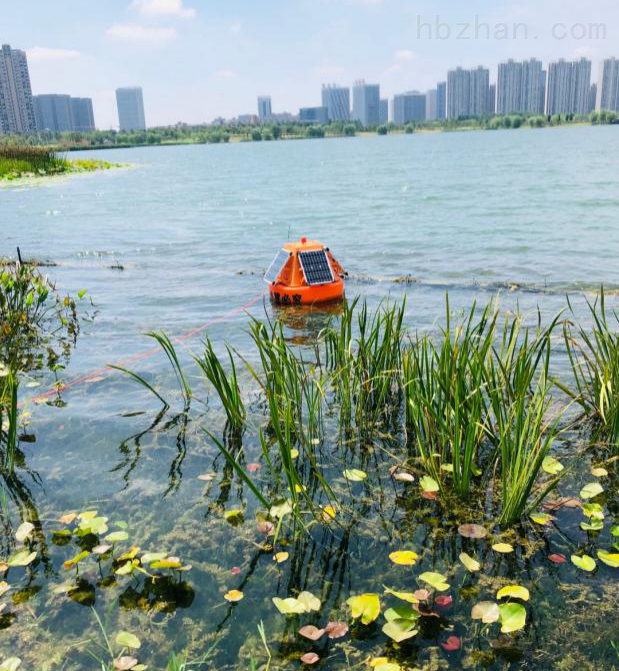

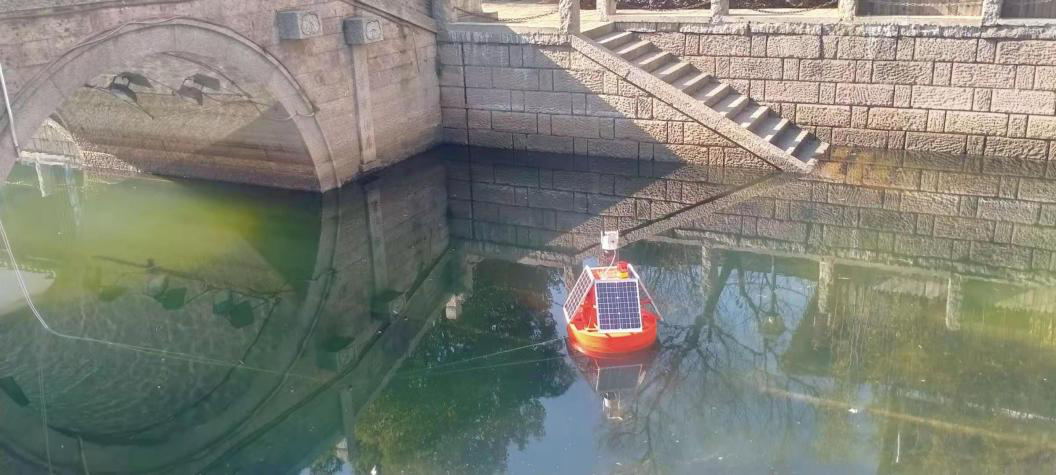

产品使用现场
图5 无锡市内水监测
图6 南京市河道水质监测
图7 杭州市河道水质监测
图8 苏州市河道水质监测
.
图9 嘉兴市河道水质监测
