KLE-MC200二次供水监测系统可以实现多种水质参数的同时测量，包括余氯、PH和低浊度等。主机通过RS-485(Modbus/RTU协议)总线采集和处理各数字传感器测量得到的数据，并将数据在触摸屏显示，同时触摸屏可以存储大量的历史测量值。触摸屏上显示有多个窗口，可以实时显示各传感器测量的实时数据。
| 产品名称 | 型号 | 描述 |
| 自来水在线监测仪 | KLE-MC200 | ①可实时实现多路参数在线监测。 ②能实现多路参数控制和模拟量输出。 ③数据的存储和报警功能；数据的无线发射功能。 ④系统额定功耗6.5W，峰值功耗为8W；传感器功耗1W/只。 ⑤外形尺寸：600x450x320mm |
| 核心部件 | 型号 | 描述 |
| 数采仪 | ①Cortex-A8 CPU，256M内存。 ②显示屏：7寸TFT LCD。 ③分辨率：800×480。 ④USB2.0，232和485通信端口。 ⑤数据实时通讯，设备通过4G连接互联网。 | |
| 进出管路 | 水管材质为进口PU管,进水管径为10mm;流通池材质为进口亚克力; | |
| 供电 | 电源适配器 | 220VAC 50±0.5HZ电源输入，输出DC24V（整体设备供电）
|
2.界面介绍
2.1实时数据
图1 实时数据
开机界面显示[实时数据]、[参数设置]、[控制设置]、[历史数据]四个按钮，点击可以进入相应的子界面。
监控界面可根据需要显示多个传感器的实时测量数据和温度信息。
2.2参数设置

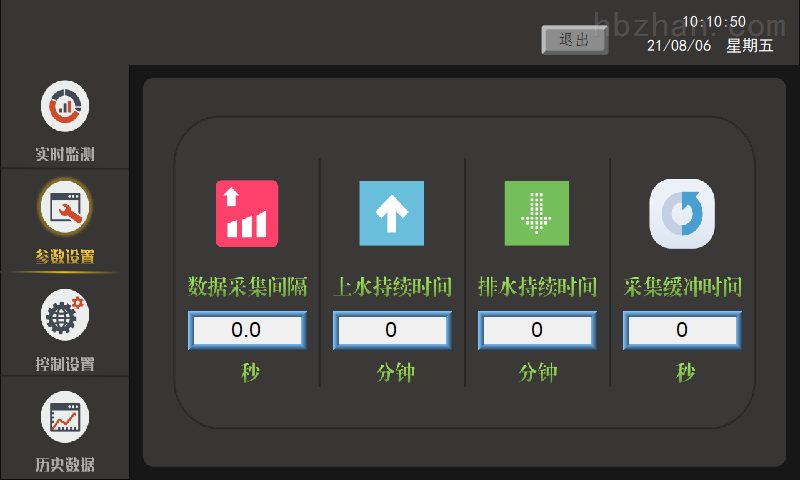

图2 参数设置界面
| 数据采集时间设置 | 1.0-3000秒 |
| 上水持续时间 | 1-50分钟 |
| 排水持续时间 | 1-50分钟 |
| 采集缓冲时间 | 1-3000秒 |
2.3 控制设置

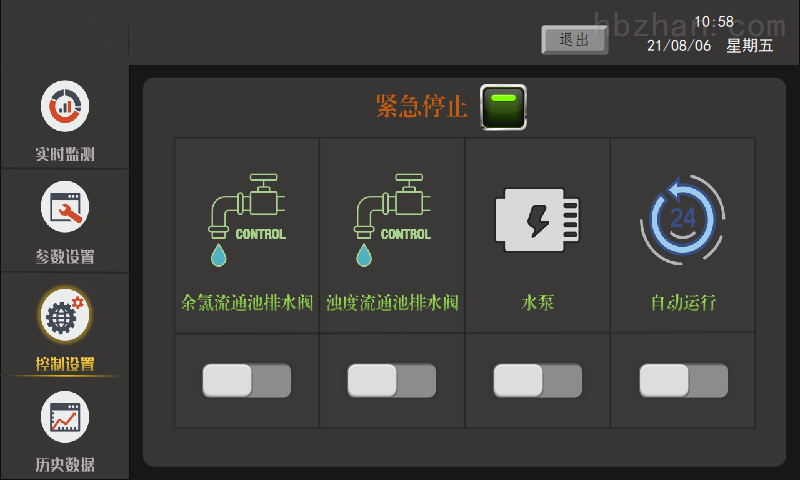

图3 控制设置界面
2.4历史数据

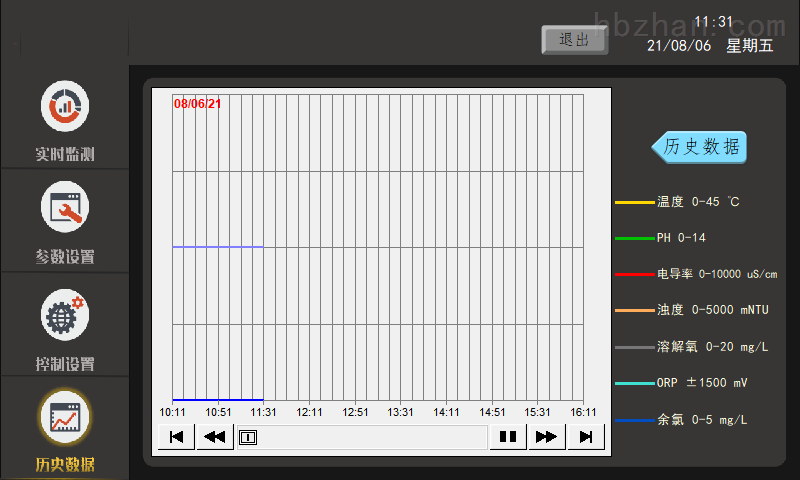

图4-1 历史数据界面
图4-2 历史数据界面
